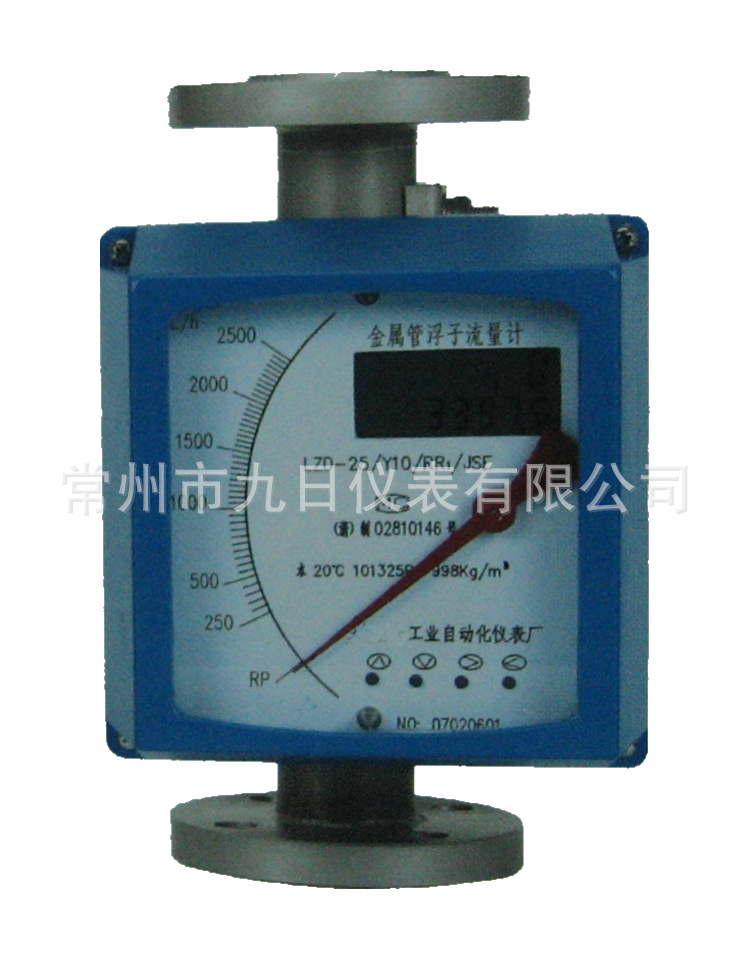

LZD-( )/HT系列HART協議型金屬管浮子流量計采用變面積式測量原理，可對多種流向的氣體和液體進行流量測量和控制。該系列流量計主要由測量管體、錐形浮子和指示器三大部分組成，配以不同的指示器，可實現現場指針指示、(4～20)mA 標準模擬量信號輸出、LCD顯示瞬時和累積流量、上下限報警、HART協議通訊、電池供電和防爆等功能。針對不同的管道條件、特殊流體的測量要求，配置了多種結構形式的測量管體，如耐腐型、夾套型、阻尼型、高溫型、高壓型等，并可為用戶專門制造其它法蘭尺寸、螺紋型連接及帶有磁過濾器的特殊規格品種，廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。
流量范圍表
|
耐腐型 通徑 DN（mm） |
普通型 通徑 DN（mm） |
流量范圍 |
最大壓力損失 |
||
|
水(20℃)L/h |
空氣(20℃ 101325 Pa) m3/h |
水（kPa） |
空氣（kPa） |
||
|
15 |
15 |
2.5～25 |
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
0.11～1.1 |
6.5 |
7.2 |
||
|
6.0～60 |
0.18～1.8 |
6.6 |
7.3 |
||
|
10～100 |
0.28～2.8 |
6.6 |
7.5 |
||
|
16～160 |
0.40～4.0 |
6.8 |
8.0 |
||
|
25～250 |
0.70～7.0 |
7.2 |
10.8 |
||
|
40～400 |
1.0～10 |
8.6 |
10 |
||
|
25 |
60～600 |
1.6～16 |
11.1 |
14 |
|
|
25 |
100～1000 |
3.0～30 |
7 |
7.7 |
|
|
160～1600 |
4.5～45 |
8 |
8.8 |
||
|
250～2500 |
7.0～70 |
10.8 |
12 |
||
|
50 |
400～4000 |
11～110 |
15.8 |
19 |
|
|
50 |
600～6000 |
18～180 |
8.1 |
8.6 |
|
|
1000～10000 |
25～250 |
11 |
12.4 |
||
|
80 |
1600～16000 |
40～400 |
17 |
17.6 |
|
|
80 |
2500～25000 |
60～600 |
8.1 |
12.9 |
|
|
100 |
4000～40000 |
100～1000 |
9.5 |
18.5 |
|
|
100 |
6000～60000 |
180～1800 |
10 |
19.2 |
|
|
125 |
8000～80000 |
240～2400 |
16.3 |
21 |
|
|
10000～100000 |
300～3000 |
25.4 |
28 |
||
|
150 |
125 |
10000～100000 |
|
23 |
|
|
25000～125000 |
|
32 |
|
||
|
|
150 |
25000～125000 |
|
29 |
|
|
30000～150000 |
|
40 |
|
||
注：根據用戶要求，可定制DN20、DN32、DN40、DN65等規格。
