JL-230起重電流繼電器是我公司在多年研制電機保護產品的基礎上開發出的新一代高科技產品。是針對行車、吊車、電梯等起重設備短時間工作制、而又頻繁起動的特性，優化了過載保護曲線；同時還根據此類設備的特殊要求，嵌入了以三相電流順序?yàn)闄z測依據的相序保護模塊。為起重類設備提供更準確、可靠的保護。是JL14、JL15、JL18系列過電流繼電器的理想替代產品。

    JL-230起重電流繼電器以微電腦控制器（MCU）為核心元件，通過高精度CT(電流互感器)檢測電流，保護器具有自動線性修正功能，在寬電流范圍內仍具有較高的測量精度，過電流保護、短路保護、堵轉保護、欠載保護、缺相保護、三相電流不平衡保護、過壓保護、欠壓保護、相序保護等可靠的保護作用；并可實現報警和事件記錄。本產品具有性價比高、功能齊全、工作穩定可靠、精度高、保護動作準確、安裝、參數設定簡單方便等特點。









JL-230起重電流繼電器產品主要特點>>>

• Ø  JL-230起重電流繼電器系統采用寬溫、低功耗工業級芯片，更適合于工業現場使用。
• Ø  JL-230起重電流繼電器軟件、硬件及電磁兼容性三個方面協同設計，產品具有很強的抗干擾能力和很高的可靠性，特別適合于工業現場使用。
• Ø  JL-230起重電流繼電器軟件設置傳感器變比，用戶可直接查看一次回路的電力參數，使得采樣數據更直觀。
• Ø  JL-230起重電流繼電器采用交流同步采樣和先進的數字信號處理算法，實現了實時數據處理和高精密性，有著卓越的可靠性。具有響應速度快、測量準確、精度高，事件記錄等優點。
• Ø  JL-230起重電流繼電器裝置具有自學習過程，能自動檢測電機起動過程與時間，生成起動曲線，優化保護參數。
• Ø  JL-230起重電流繼電器采用專用寬溫度高清晰中文液晶顯示，正常工作時顯示三相電流值以及保護器工作電源電壓值；
• Ø  JL-230起重電流繼電器事件記錄功能：保護脫扣后，保護器會顯示是什么類型的保護，并記錄該類保護相關參數在動作時的一組瞬時值，用戶可根據這一組數據方便的分析故障原因，確保一個安全穩定的生產環境。在失電情況下可長久保存，便于事后分析。
• Ø  JL-230起重電流繼電器采用模塊化設計結構，產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制線路的可靠性和自動化水平。
• Ø  JL-230起重電流繼電器結構緊湊、華麗、精湛、優美的外觀和卓越的設計體現了高雅、精致、緊湊的產品。
• Ø  JL-230起重電流繼電器完善的事故記錄及自檢功能，友好的人機界面,所有測量值和參數、保護信息等由面板液晶顯示器實時顯示。









JL-230起重電流繼電器技術參數>>>

• Ø  JL-230起重電流繼電器保護功能：過載保護 ● 欠載保護 ● 堵轉保護 ● 阻塞保護 ● 溫度保護 ● 相序保護 ● 欠壓保護 ● 過壓保護 ● 起動超時保護 ● 斷相保護 ● 不平衡保護
• Ø  JL-230起重電流繼電器規格：1A(0.2A～1A)；5A(1A～5A)；20A(4A～20A)；40A(8A～40A)；直接接線。

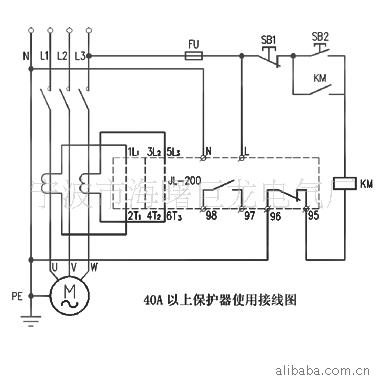

•      JL-230起重電流繼電器采用外置電流互感器（需另配置標準5A電流互感器）100A(20A～100A)；150A(30A～150A)；200A（40A～200A)；300A(60A～300A)；400A(80A～400A)；500A(100A～500A)；600A(120A～600A)；800A(160A～800A)；

功能	缺省值	項目	內容
起動超時保護	智能設定	保護方式	脫扣
短路保護	0.1s	整定值范圍 動作時間 保護方式	≥10Ie 0.1s 脫扣
堵轉保護	智能設定	整定值范圍 保護方式	500%Ie 反時限脫扣
欠載保護	10s	整定值范圍 動作時間 保護方式	OFF-15-80%Ie 10s 脫扣
過負載保護		整定值范圍 保護方式	＞105%Ie 反時限脫扣
熱過載保護	智能設定	整定值范圍 保護方式	20-100%θb 脫扣
不平衡保護	智能設定	整定值范圍 動作時間 保護方式	20%-60% 1-40s 反時限脫扣
缺相保護	＜1S	動作時間 保護方式	＜1S 脫扣
相序保護	OFF	動作時間 保護方式	＜0.1S 脫扣
欠壓保護	OFF	整定值范圍 動作時間 保護方式	OFF-220V-150V 10s 脫扣
過壓保護	OFF	整定值范圍 動作時間 保護方式	OFF-220V-300V 10s 脫扣





JL-230起重電流繼電器正常使用條件>>>

• Ø JL-230起重電流繼電器適用主回路電壓：AC380V，45～65Hz。
• Ø JL-230起重電流繼電器工作電源電壓： AC220V±20%。
• Ø JL-230起重電流繼電器觸點容量：電阻性負載: 5A/250V AC, 5A/30V DC電感性負載: 1.5A/250V AC, 1.5A/30V DC。
• Ø JL-230起重電流繼電器輸出形式：獨立的常開、常閉輸出。
• Ø JL-230起重電流繼電器安裝方式：HT35導軌安裝。
• Ø JL-230起重電流繼電器外型尺寸：62mm × 54mm × 71mm。
• Ø JL-230起重電流繼電器環境溫度：-30～80℃。

       JL-230起重電流繼電器環境條件：無劇烈振動、沖擊；無足以腐蝕金屬和破壞絕緣的氣體。









JL-230起重電流繼電器使用說明>>>



• Ø 銨鈕設置，三個按鈕



            設置/復位        ▼         ▲



            設置/復位鍵      置數鍵      置數鍵



• Ø 停機狀態時可設置參數；運行狀態時，不可設置參數，按設置鍵可查詢相應的設置項目及參數。
• Ø 在設置過程中，如果改變了某個參數，在20秒內不繼續按【設置】鍵，參數不保存，自動退回待機狀態。
• Ø 設置項目內容

     1、JL-230起重電流繼電器額定電流值

     2、JL-230起重電流繼電器動作特性曲線

     3、JL-230起重電流繼電器欠載

     4、JL-230起重電流繼電器相序

     5、JL-230起重電流繼電器過壓

     6、JL-230起重電流繼電器欠壓

     7、JL-230起重電流繼電器復位方式





JL-230起重電流繼電器設置步驟：

1. JL-230起重電流繼電器設備通電后，數字顯示000。
2. 設置JL-230起重電流繼電器電動機額定電流：長按【設置】鍵5秒，進入設定模式（電機靜止?fàn)顟B(tài)，電流為0時，能進入設置狀態；電機運行時，電流不為0，不能進入設置狀態，但可查詢設置內容）。同時【設置】【過載】點亮，進入電動機額定電流設置，按【△】 【▽】鍵，設置電流值，長按【△】【▽】能連發，按一下【△】進一位，按【▽】一下降一位。設置電流值后，按【設置】鍵，保存設置值，并跳到下一設置項目。

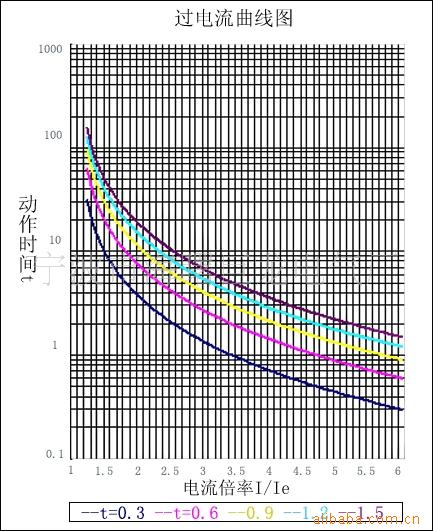

3. 設置JL-230起重電流繼電器動作曲線：【設置】【堵轉】點亮，設置電機堵轉允許時間（同時也設定了動作曲線），按【△】【▽】鍵，選擇相應的動作曲線（3、6、9、12、15）。選擇好動作曲線后，按【設置】鍵，保存設置值，并跳到下一設置項目。
4. 設置JL-230起重電流繼電器電機欠載電流：【設置】【欠載】點亮，設置電機欠載電流百分比，按【△】【▽】鍵，設定相應的欠載電流與額定電流百分比（OFF-15%-80%Ie）。按【設置】鍵，保存設置值，并跳到下一設置項目。
5. 設置JL-230起重電流繼電器電機相序保護：【設置】【相序】點亮，設置電機相序保護功能開啟還是關閉（OFF、ON）。按【設置】鍵，保存設置值，并跳到下一設置項目。
6. 設置JL-230起重電流繼電器過壓值：【設置】【過壓】點亮，按【△】【▽】鍵，設置過壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。
7. 設置JL-230起重電流繼電器欠壓值：【設置】【欠壓】點亮，按【△】【▽】鍵，設置欠壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。
8. 設置JL-230起重電流繼電器復位方式：只有【設置】點亮，進入“復位方式”選擇，按【△】【▽】鍵，選擇【AU】（自動復位），【HA】（手動復位）
9. 按【設置】鍵，顯示【設置】數字窗顯示End，表示設置完畢。按【設置】，保存設置內容，退出JL-230起重電流繼電器設置狀態。





JL-230起重電流繼電器備注：

※ JL-230起重電流繼電器進入設置狀態時，保護內的繼電器會自動釋放，保護器退出保護狀態，有效防止在設置狀態時對電動機的誤操作。
