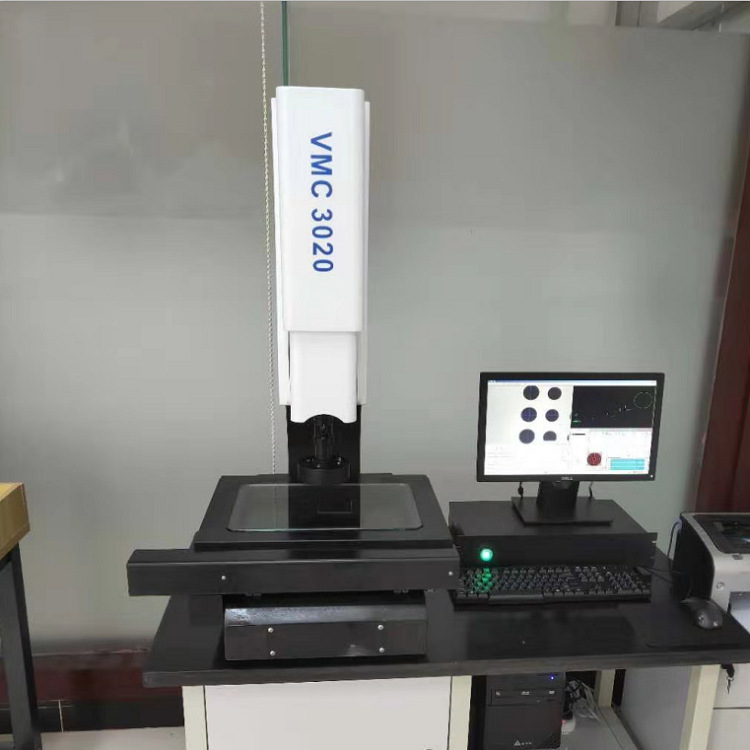

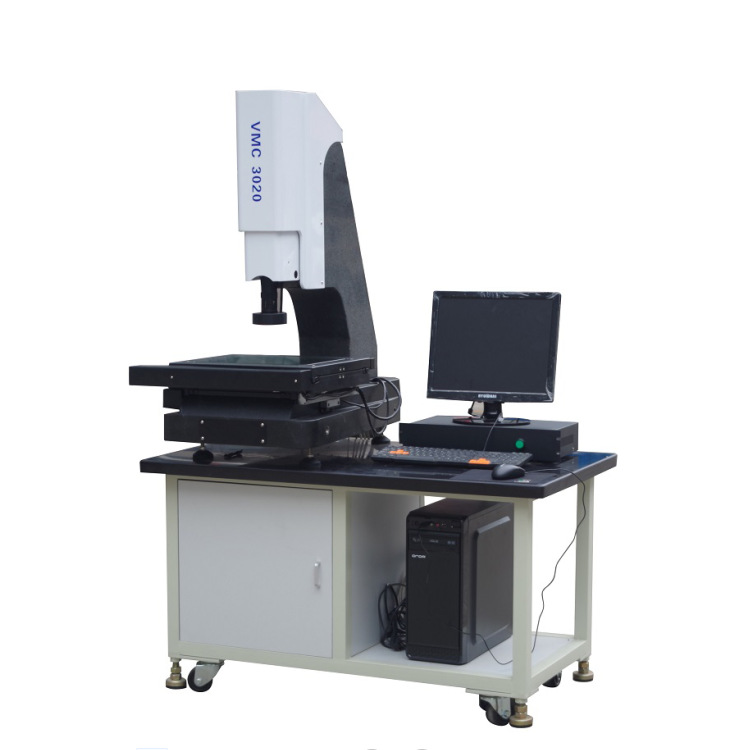

VMS-3020高精度2.5D手動光學投影輪廓二次元影像測量儀的品質特征：
*精密光學尺，分辨率為0.001MM
*無需電腦，直接連接顯示器，有十字線描準功能，配DC3000數據處理器
*能對線，圓，弧，角度的測量，與常規投影儀相比,使用壽命更長，高清晰畫面提高了測量精度，可連續變倍（30-220倍）
*高精度花崗底座，立柱，工作臺保證擁有極高的穩定性及剛性。
*兩層工作臺設計，精密級V型導軌，保證擁有極高的機械精度。
*摩擦精度傳動，靈敏可靠，無背隙，并可快速移動。
*高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面。
*LED環形表面冷光源及輪廓冷光源。避免工作發熱產生變形。
VMS-3020高精度2.5D手動光學投影輪廓二次元影像測量儀的技術參數：
|
儀器型號 |
3020M/N/A |
|
|
工作臺 |
大理石臺尺寸 |
500*350 |
|
玻璃臺尺寸 |
350×260 |
|
|
測量行程 |
300(X)×200(Y) |
|
|
Z軸調焦行程 |
150 |
|
|
測量與瞄準系統 |
攝像機（CCD）彩色1/3″SONY芯片組41萬像素 |
|
|
變焦物鏡倍率:0.7-4.5X工作距離:90mm |
||
|
視頻放大倍率:30-225X顯示分辨率:0.001mm |
||
|
專用測量軟件 |
||
|
示值誤差 |
X.Y≤(3+L/200)um Z≤(4+L/150)um(L為被測長度單位:mm) |
|
|
照明系統 |
表面光源及透射光源均為LED，亮度可調。 |
|
|
外形尺寸 (長×寬×高) |
820×580×1100 |
|
|
儀器重量 |
225 |
|
|
儀器電源 |
220V（AC）50HZ |
|
|
注：M－手動 N－電動 A－全自動 |
||
