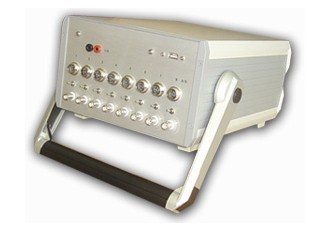

傳感器（如拉桿式位移傳感器、溫度傳感器、壓力傳感器等）輸出信號為電壓模擬信號，需經數據采集把模擬信號轉換為數字量存入計算機，用于后續分析。與該類型傳感器配套使用的采集是YH21D/U系列數據采集儀，是新型計算機外置式A/D產品，它接于計算機的USB接口工作，并可為傳感器提供±12伏電源，體積小使用方便，是筆記本機數據采集的最佳選擇，亦適用于筆記本微機或臺式微機。如選配程控8階橢圓低通濾波器，可程控選擇低通濾波截止頻率，能有效地抑制外界噪聲干擾。采集儀配有7芯插座和2芯標準BNC插座，用開關可進行切換，除采集需要供電的傳感器信號還可采集滿足量程的其它信號。采集儀還配有1路數字I/O信號，可用于控制其它設備或儀器。
技術指標
|
模擬輸入通道
|
16、32、64、128
|
|
量程
|
±10伏
|
|
供橋壓
|
±12伏（為傳感器提供電壓）
|
|
數字I/O
|
1路，TTL電屏
|
|
線性度
|
<0.01％FS
|
|
A/D分辨率
|
16位
|
|
低通濾波器(可選)
|
8階橢圓低通濾波器，程控濾波范圍10Hz～50KHz
|
|
模擬輸入插座
|
7芯插座
|
|
計算機接口
|
USB，符合USB接口1.1版本規范
|
|
工作溫度
|
0～50℃
|
|
電源
|
AC220V/50Hz
|
|
儀器箱尺寸、重量
|
L30cm x W28cm x H15cm(含手柄)，重2.2Kg
|
|
數據采集軟件
|
選配"WS-DAQ數據采集軟件"
|
|
配件
|
USB線1條，電源線1條，標準儀器箱1個
|
|
定貨型號：
|
通道數
|
采樣頻率
|
8階橢圓濾波器
|
|
YH21DU60108
|
8
|
100KHz
|
無
|
|
YH21D/U60116
|
16
|
||
|
YH21D/U60132
|
32
|
||
|
YH21D/U60164
|
64
|
||
|
YH21D/U60208
|
8
|
200KHz
|
無
|
|
YH21D/U60216
|
16
|
||
|
YH21D/U60232
|
32
|
||
|
YH21D/U60264
|
64
|
||
|
YH21D/U60408
|
8
|
400KHz
|
無
|
|
YH21D/U60416
|
16
|
||
|
YH21D/U60432
|
32
|
||
|
YH21D/U60464
|
64
|
||
|
YH21D/U60108-F
|
8
|
100KHz
|
有
|
|
YH21D/U60116-F
|
16
|
||
|
YH21D/U60132-F
|
32
|
||
|
YH21D/U60164-F
|
64
 |
