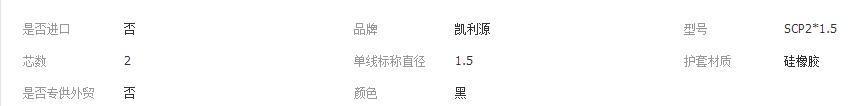

熱電偶用補償導線的作用是來延伸熱電極即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》國家標準(等效采用IEC584-3《熱電偶第三部分—補償導線》國際標準)，絕緣層和護層選用進口優質氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際先進水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
| 型號 | SC | KC | KC1 | KX | EX | JX | TX |
| 正極 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 | 紅 |
| 負極 | 綠 | 藍 | 海藍 | 黑 | 棕 | 紫 | 白 |
主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號第一個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
| 使用 | 標 | 允許等級及護層著色 | |
| 分類 | 志 | 普通級 | 精密級 |
| 一般用 | G | (黑色) | S(灰色) |
| 耐熱用 | H | (黑色) | S(黃色) |
| 補償導線的熱電勢、允差 | |||
| 熱電勢(標準值) | 熱電網測量站濕度(℃) | ||||||
| 100℃ | 200℃ | ||||||
| 熱電勢(標準值) | 允差 | 熱電勢 | 允差 | ||||
| 普通級 | 精密級(S) | (標準值) | 普通級 | 精密級(S) | |||
| SC或RC | 645 | ±60 | ±30 | 1440 | ±60 | ―― | 1000 |
| (±5.0℃) | (±2.5℃) | (±5.0℃) | |||||
| KCA | 4095 | ±100 | ±60 | 8137 | ±100 | ±60 | 900 |
| (±2.5℃) | (±1.5℃) | (±2.5℃) | (±1.5℃) | ||||
| KCB | 4095 | ±100 | ±60 | 8137 | ―― | ―― | 900 |
| (±2.5℃) | (±1.5℃) | ||||||
| KX | 4095 | ±100 | ±60 | 8137 | ±100 | ±60 | 900 |
| (±2.5℃) | (±1.5℃) | (±2.5℃) | (±1.5℃) | ||||
| NC | 2774 | ±100 | ±60 | 5912 | ±100 | ±60 | 900 |
| (±2.5℃) | (±1.5℃) | (±2.5℃) | (±1.5℃) | ||||
| NK | 2774 | ±100 | ±60 | 5912 | ±100 | ±60 | 900 |
| (±2.5℃) | (±1.5℃) | (±2.5℃) | (±1.5℃) | ||||
| EX | 6317 | ±200 | ±120 | 13419 | ±200 | ±120 | 600 |
| (±2.5℃) | (±1.5℃) | (±2.5℃) | (±1.5℃) | ||||
| JX | 5268 | ±140 | ±85 | 10777 | ±140 | ±85 | 500 |
| (±2.5℃) | (±1.5℃) | (±2.5℃) | (±1.5℃) | ||||
| TX | 4277 | ±60 | ±30 | 9285 | ±90 | ±48 | 30 |
| (±1.0℃) | (±0.5℃) | (±1.5℃) | (±0.8℃) | ||||
| 補償導線往復電阻 | ||||||
| 補償導線型號 | 在20℃時往復電阻值Ω/m(不大于下列值) | ||||
| 0.2mm2 | 0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
| SC或RC | 0.25 | 0.1 | 0.05 | 0.03 | 0.02 |
| KCA | 3.5 | 1.4 | 0.7 | 0.47 | 0.28 |
| KCB | 2.6 | 1.04 | 0.52 | 0.35 | 0.21 |
| KX | 5.5 | 2.2 | 1.1 | 0.73 | 0.44 |
| EX | 6.25 | 2.5 | 1.25 | 0.83 | 0.5 |
| JX | 3.25 | 1.3 | 0.65 | 0.43 | 0.26 |
| TX | 2.6 | 1.04 | 0.52 | 0.35 | 0.21 |
| NC | 3.75 | 1.5 | 0.75 | 0.5 | 0.3 |
| NK | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
