| 訂貨號 |
201810284
|
加工定制 |
是
|
貨號 |
201810284
|
| 品牌 |
魯行
|
型號 |
BZD
|
起重機類型 |
其他式起重機
|
| 操作形式 |
遙控
|
結構形式 |
箱式
|
跨度 |
6（米）
|
| 懸臂長度 |
6（米）
|
有效起升高度 |
5（米）
|
額定起重量 |
5（噸）
|
BZD型定柱式旋臂起重機介紹
BZD型旋臂起重機是與PK型環鏈電動葫蘆或CD、MD型電動葫蘆配套使用的一種起重機械。它由立柱、回轉臂、懸臂驅動裝置和電動葫蘆組成。立柱下端底座通過地腳螺栓固定在混凝土基礎上，由電機帶動減速機驅動裝置使懸臂回轉，電動葫蘆在懸臂工字鋼上作往返運行作業。 BZD型旋臂起重機具有結構簡單，操作方便，占用空間小，作業范圍大等特點。廣泛應用于機械制造、汽車、造船等現代化工業的生產線、流水線、裝配線及倉庫、碼頭、實驗室等場合的物料吊運作業中。是企業提高工效，改善勞動條件的理想起重設備。 BZD型旋臂起重機屬于輕中級工作制，額定工作量為0.25t、0.5t、1t、2t、3t、5t六種規格。根據工作崗位需要選用不同規格型號的起重機和起升速度與運行速度。該機具有兩種操縱形式：電動回轉和手動回轉。旋轉臂的回轉角度根據使用場所需要可選擇180°、270°、345°、360°等不同的角度。
懸臂吊起重機工作強度為輕型，起重機由立柱，回轉臂回轉驅動裝置及電動葫蘆組成，立柱下端通過地腳螺栓固定在混凝土基礎上，由擺線針輪減速裝置來驅動懸臂回轉，電動葫蘆在懸臂工字鋼上作左右直線運行，并起吊重物。起重機旋臂為空心型鋼結構，自重輕，跨度大，起重量大，經濟耐用。內置式行
走機構，采用帶滾動軸承的特種工程塑料走輪，摩擦力小，行走輕快；結構尺寸小，特別有利于提高吊鉤行程。
懸臂吊起重機是為適應現代化生產而制作的新一代輕型吊裝設備,配合了可靠性高的環鏈電動葫蘆尤其適用于短距離，使用頻繁，密集性吊運作業，具有高效、節能、省事、占地面積小，易于操作與維修等特點。
移動式懸臂吊更具靈活機動、適應性廣等特點，是高效自動生產線上的單獨應急吊裝設備，有了它能確保生產線暢通無阻。
旋臂起重機是與PK型環鏈電動葫蘆或CD、MD型電動葫蘆配套使用的一種起重機械。它由立柱、回轉臂、懸臂驅動裝置和電動葫蘆組成。立柱下端底座通過地腳螺栓固定在混凝土基礎上，由電機帶動減速機驅動裝置使懸臂回轉，電動葫蘆在懸臂工字鋼上作往返運行作業。
旋臂起重機具有結構簡單，操作方便，占用空間小，作業范圍大等特點。廣泛應用于機械制造、汽車、造船等現代化工業的生產線、流水線、裝配線及倉庫、碼頭、實驗室等場合的物料吊運作業中。是企業提高工效，改善勞動條件的理想起重設備。
旋臂起重機屬于輕中級工作制，額定工作量為0.25t、0.5t、1t、2t、3t、5t六種規格。根據工作崗位需要選用不同規格型號的起重機和起升速度與運行速度。該機具有兩種操縱形式：電動回轉和手動回轉。旋轉臂的回轉角度根據使用場所需要可選擇180°、270°、345°、360°等不同的角度。可根據客戶不同的要求定制該起重機。
懸臂起重機
1概述
2分類
3特點
定柱式懸臂起重機
移動式懸臂起重機
墻壁式懸臂起重機
壁行式懸臂起重機
曲臂式懸臂起重機
雙臂式懸臂起重機
|
型號 |
BZD 0.5t |
BZD 1t |
BZD 2t |
BZD 3t |
BZD 5t |
||
|
額定起重量 |
t |
0.5 |
1 |
2 |
3 |
5 |
|
|
大起升高度h |
m |
3 |
3 |
4 |
4 |
4 |
|
|
大水平行程L2 |
m |
4 |
4 |
2.3 |
3.5 |
3.3 |
|
|
大回轉半徑R |
m |
5 |
3.3 |
4.5 |
|||
|
大傾復力矩M |
t/m |
3 |
5.2 |
8.5 |
12.2 |
18.8 |
|
|
回轉角度 |
|
360° |
|||||
|
提高速度 |
常速 |
M/min |
7 |
||||
|
慢速 |
M/min |
2 |
|||||
|
水平運行速度 |
M/min |
20 |
|||||
|
回轉角速度 |
r/min |
1 |
0.73 |
0.7 |
0.9 |
0.6 |
|
|
自重 |
kg |
800 |
150 |
1350 |
3500 |
4300 |
|
|
電源 |
V/Hz |
380v 50Hz |
380v 50Hz |
380v 50Hz |
380v 50Hz |
380v 50Hz |
|
|
工作制度 |
|
A3 |
A3 |
A3 |
A3 |
A3 |
|
|
電動葫蘆型式 |
|
CD1 |
CD1 |
CD1 |
CD1 |
CD1
|
|

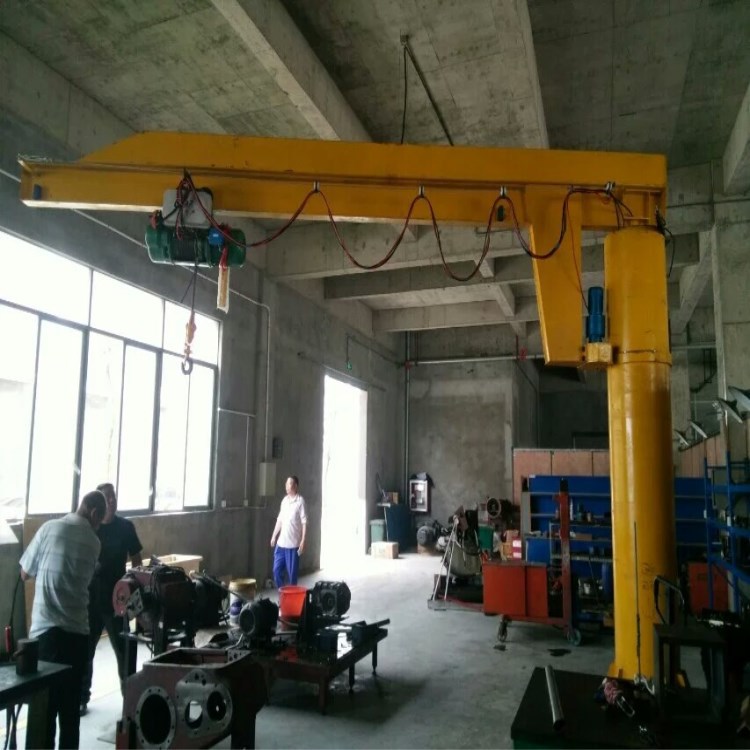

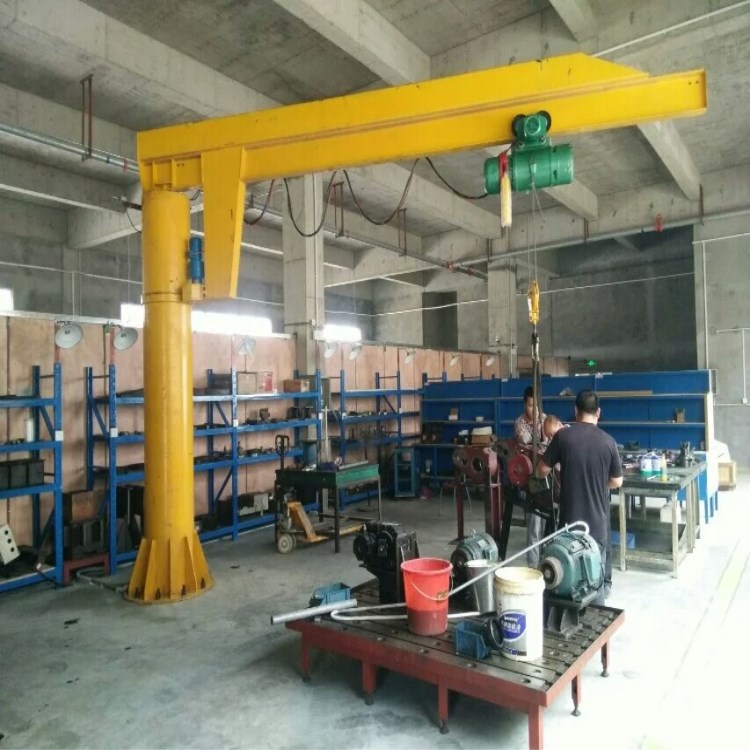

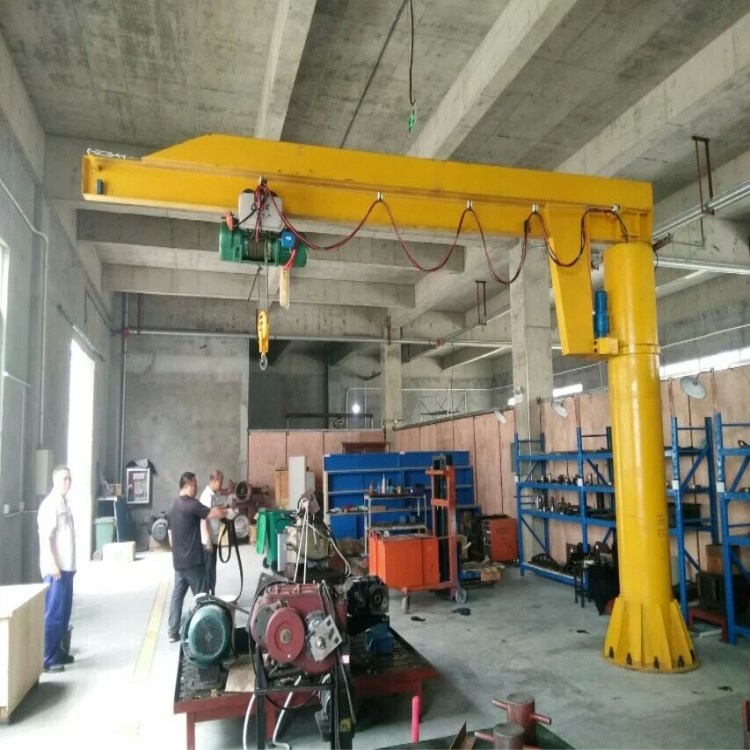

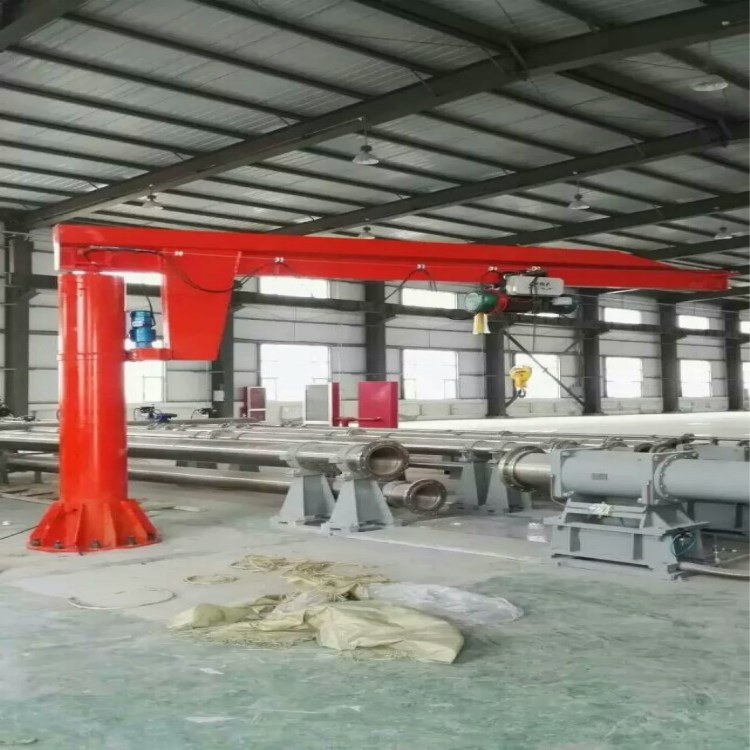

產品圖片：
