一、概述：

     RAS智能測速儀，采用了自適應同步測頻測周法,能檢測0.050Hz～3.000Hz的超低轉速,也能檢測0～10000Hz內的各類轉速,并且有兩路繼電器輸出,和4～20mA標準信號輸出,是單片微處理器作主芯片的新一代轉速測量儀表。該轉速測量儀表可與接近開關、霍爾、光電等各類轉速傳感器配套，用來測量轉速、線速度、流量和角速度，廣泛用于化工、冶金、能源、輕工、紡織、電子、機械、汽車等行業。

                                                                                                                                 1.供電電源：AC 220V，50Hz

       2.輸入頻率：0.0010Hz～10kHz

       3.信號幅值：矩形波 0.5V～12V

       4.測速范 圍：0.01～2.00r/min(低速測量時)

       5.顯示范 圍：0.01～2.00(低速測量時)

       6.測 量誤差：±0.03%(數顯)

                           ±0.3%(4~20mA)

       7.設定范 圍：系數    0.0001～99999.

                            滿量程 0.050 ～ 10.000r/min (低速測量時)

                                        0 ～ 99999r/min          (中速測量時)

                                        0 ～ 30.000萬轉/分       (中速測量時)

       8.采樣時 間：0.1 ～ 15S

       9.使用環 境：溫     度  0～40℃

                           相對濕度  ≤85％

      10.開孔尺 寸：150×75

      11.外形尺 寸：160×80×130

      12.重      量：小于1.0kg

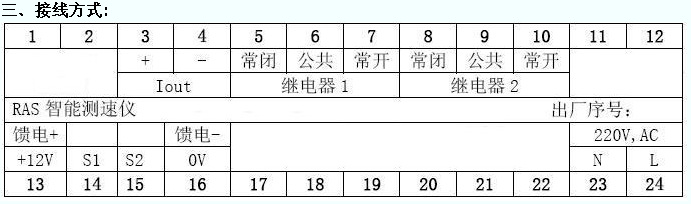

+12V和0V給傳感器提供直流電源； 傳感器信號與S1連接；

  I+、I-為 4～20mA電流輸出；

  J1J2為繼電器常開接點輸出端；

  AC,220V為儀表的交流220V電源輸入端。

  具體連接方式，詳見傳感器的說明書。
