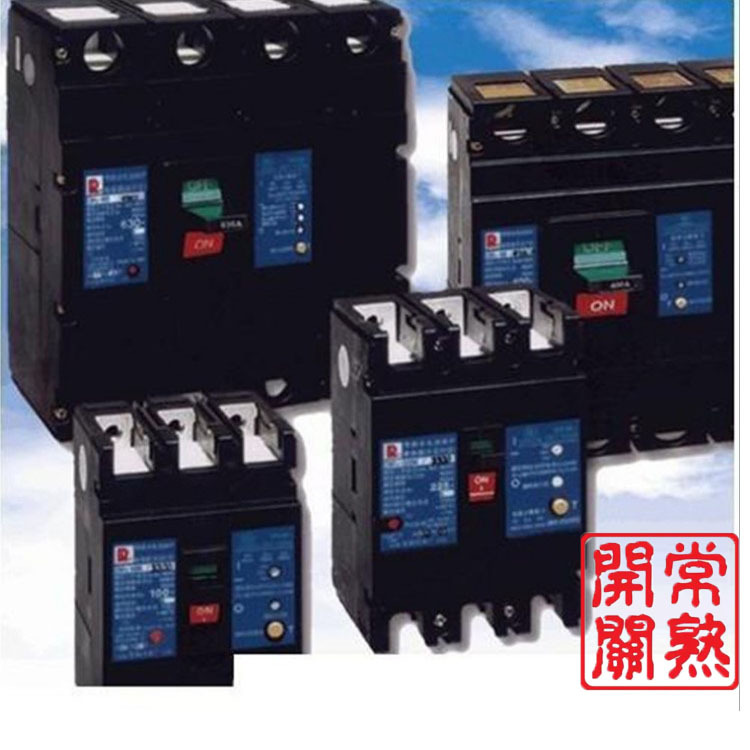

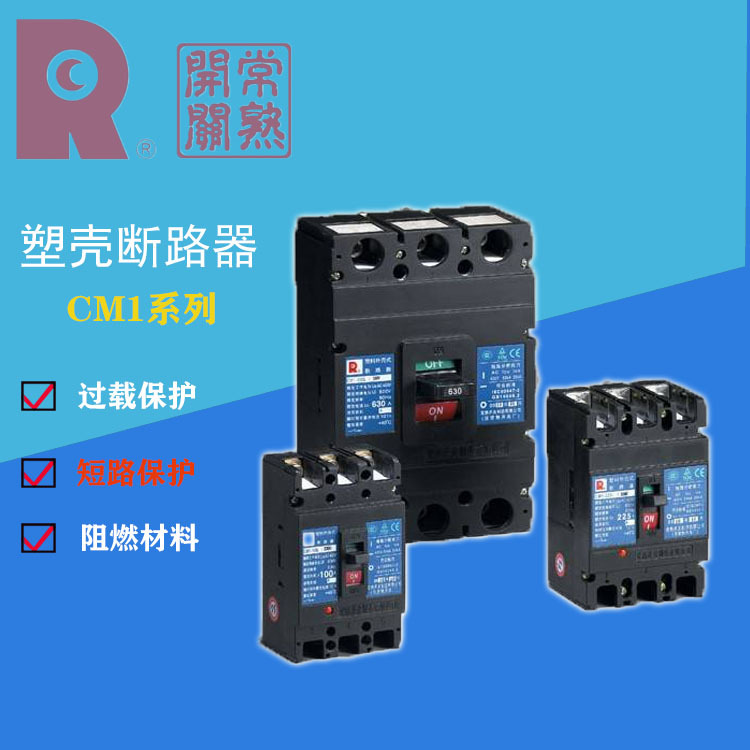

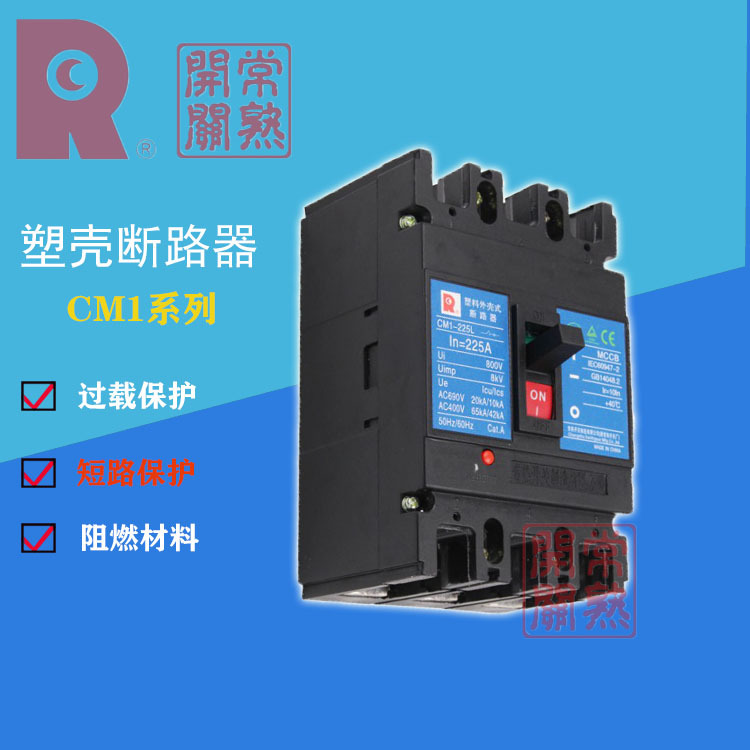

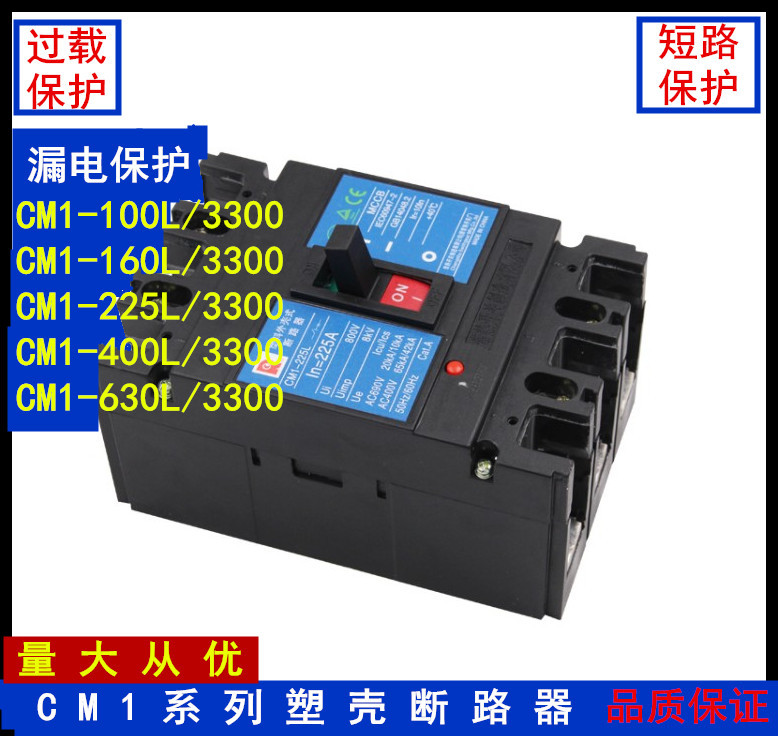

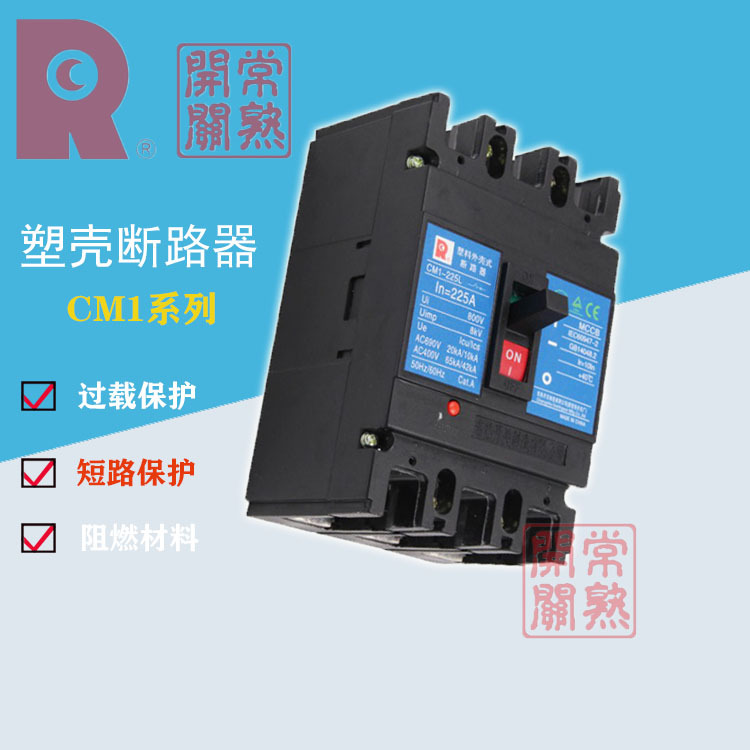

CM1系列塑料外殼式斷路器其額定絕緣電壓為800V(CM1-63為500V)，適用于交流50HZ，額定工作電壓690V及以下(CM1-63為400V)，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分斷能力(Icu)的高低，分為C型(基本型)、L型(標準型)、M型(較高分斷型)、H型(高分斷型)四類。斷路器可垂直安裝，亦可水平安裝。該斷路器具有體積孝高分斷、短飛弧(部分規格為零飛弧)、帶隔離、抗震動等特點，并通過了核工業條件(1E級)試驗和船舶條件的試驗，是國產產品中唯一能用于核工業基地的產品，更是陸地及船舶使用的理想產品。
執行標準:
產品符合IEC60947-2(1995)、GB14048.2《低壓斷路器》標準。
使用條件:
海拔不超過2000m；最大傾斜度為22.5°；
周圍介質溫度不高于+40°C(對船用產品為+45°C)和不低于-5°C；
能耐受潮濕空氣、鹽霧、油霧、霉菌、核輻射的影響；
在受到船舶正常振動時能可靠工作；在受到地震情況下（4g）能可靠工作；
在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
在沒有雨雪侵襲的地方。
主要技術參數
|
殼架電流Inm （A） |
63 |
100 |
|||||||||
|
型 號 |
CM1-63L |
CM1-63M |
CM1-63 |
CM1-100 |
CM1-100C |
CMI-100L |
CM1-100M |
CM1-100 |
CM1-100H |
||
|
極 數 |
3 |
3 |
4 |
2 |
3 |
3 |
3 |
4 |
3 |
||
|
額定電流In (A) |
(6),10,16,20,25,32,40,50,63 |
(10),16,20,25,32,40,50,63,80,100 |
|||||||||
|
額定絕緣電壓Ui （V） |
AC800 |
AC800 |
|||||||||
|
額定沖擊耐受電壓Uimp （V） |
8000 |
8000 |
|||||||||
|
額定工作電壓Ue （V） |
AC400 |
DC250 AC400 |
AC400 |
AC400 AC690 |
AC400 |
||||||
|
飛弧距離 （㎜） |
0 |
≯50 |
0（≯50）* |
||||||||
|
額定極限短路分斷能力Icu(kA) |
AC690V |
|
|
|
|
20 |
|
|
|||
|
AC400V |
25 |
50 |
50 |
25 |
35 |
50 |
85 |
||||
|
DC250V |
|
|
20 |
|
|
|
|
||||
|
額定運行短路分斷能力Ics(kA) |
AC690V |
|
|
|
|
|
10 |
|
|
||
|
AC400V |
18 |
35 |
35 |
18 |
22 |
35 |
50 |
||||
|
DC250V |
|
|
15 |
|
|
|
|
||||
|
操作性能 （次） |
電氣壽命 |
8000 |
|||||||||
|
機械 壽命 |
免維護 |
20000 |
|||||||||
|
有維護 |
40000 |
||||||||||
|
外形尺寸 |
寬 （㎜） |
78 |
78 |
103 |
65 |
92 |
92 |
92 |
122 |
92 |
|
|
長 （㎜） |
135 |
135 |
150 |
150 |
150 |
150 |
|||||
|
高 （㎜） |
73.5 |
81.5 |
86 |
68 |
68 |
86 |
|||||
|
*CM1-100飛弧距離分“0”飛弧與50㎜兩種，四極斷路器及690V規格無“0”飛弧。 |
|||||||||||
|
殼架電流Inm （A） |
250 |
|||||||
|
型 號 |
CM1-250L |
CM1-250M |
CM1-250 |
CM1-250H |
||||
|
|
3 |
3 |
4 |
3 |
||||
|
額定電流In (A) |
180,200,225，250 |
|||||||
|
額定絕緣電壓Ui （V） |
AC800 |
|||||||
|
額定沖擊耐受電壓Uimp （V） |
8000 |
|||||||
|
額定工作電壓Ue （V） |
AC400V |
AC400V AC690V |
AC400V |
|||||
|
飛弧距離 （㎜） |
≯ 100 |
|
||||||
|
額定極限短路分斷能力Icu(kA) |
AC690V |
|
20 |
|
||||
|
AC400V |
50 |
65 |
100 |
|||||
|
額定運行短路分斷能力Ics(kA) |
AC690V |
|
10 |
|
|
|||
|
AC400V |
35 |
42 |
65 |
|||||
|
操作性能（次） |
電氣壽命 |
8000 |
|
|||||
|
機械壽命 |
免維護 |
20000 |
|
|||||
|
有維護 |
40000 |
|
||||||
|
外形尺寸 |
寬 （㎜） |
107 |
107 |
142 |
107 |
|||
|
長 （㎜） |
165 |
|||||||
|
高 （㎜） |
103 |
|||||||
