序號

NO.

參數名稱Parameters

產品代號Product code

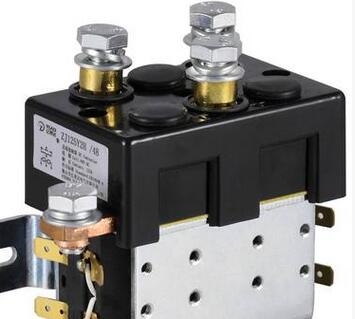

ZJ125Y2H系列series

1

環境溫度Ambient temperature:

（-40～+60）℃

2

相對濕度Relative humidity:

+20℃達98%（Up to 98% at +20℃）

3

固定處的振動

Vibration freq .at the fixed position:

(10～200)Hz、加速度≤3.5g

(10～200)Hz、Acceleration≤3.5g

4

沖擊Shocking

(60～100)次/分、加速度≤4g

(60～100)time/minute、Acceleration≤4g

5

安裝位置Mounting directions

任意Optional

序號

NO.

參數名稱Parameters

產品代號Product code

ZJ125Y2H系列series

1

線圈額定電壓

Rated coil volt(VDC)

12

24

30

48

60

80

120

2

線圈功耗

Coil Power dissipation (W)

8～13

3

(20±5)℃下，冷態動作電壓(V)

Operating volt in cold state at（20±5）℃(V)

吸合

Pick-up

不大于線圈額定電壓的70%

Not above 70% of rated coil volt

釋放

Release

線圈額定電壓的（5～40）%

Rated coil volt

4

電源電壓波動范圍

Fluctuating range of power supply volt

（85%～110%）額定電壓

（85%～110%）rated volt

5

主觸點電路額定電壓

Rated volt of contact circuit (V DC)

60 VDC

6

主觸點電路額定負載電流Rated load current of contact circuit (A)

125A

7

100A負載下主觸點接觸壓降

Contact volt dro of contact at 100A:

≤50mV

8

抗電強度Puncture(volt) strength

50Hz,1000V AC,1min

9

觸點最大通斷能力

Max. make-break ability of

contact

通斷1次4倍額定負載電流，通電時間(Connect four times rated load current, make and break once for )5ms

10

電壽命Electric life

20,000次Ops

11

機械壽命Mechanical life

100,000次Ops

12

工作規范Working duty

連續Continuous
