商品屬性
是否進口是
加工定制是
類型指針式電壓測量儀表
品牌川達儀表
型號85L17-V
測量范圍1000（V）
外形尺寸70*56（mm）
規格50V,100V,250V,300V,450V,500V,10
商品描述
本產品一盒為1只裝，只為信譽，批發價，請勿還價，謝謝合作??！
85L1型 交流電壓表 板表
型 號 ：85L17-V（全規格）
外型尺寸：7056x61mm
開孔尺寸：7040mm
產品凈重：0.15KG（注：六只起步價，超六只需按地區不同另加運費謝謝合作）
儀表準確度等級：2.5級

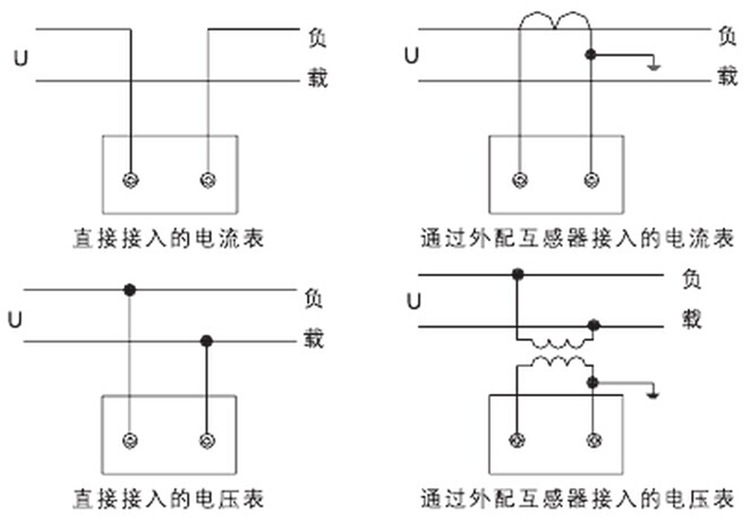

接線圖：
使用說明：
一、用途
本系列產品適用于交直流電路中測量電流電壓之間。
二、結構特征
本系列產品的基本動作機構系磁電系內磁結構，交流電流電壓表在內磁結構的直流表上，附加晶體管整流裝置而成。
三、主要技術參數
儀表準確度等級：2.5級、1.5級。
使用條件：-20℃~+50℃，相對溫度≤85％（+5℃）
耐機械力性能：能承受加速度30米/秒2，沖擊頻率每分鐘80~120次，2小時的運輸顫震。
絕緣強度：交流電壓50Hz，2KV歷時1分鐘。
防外磁場影響：在5奧斯特外界磁場解用，所引起的指示值改變不超過±1％。
工作位置：垂直水平使用。
本產品保用期十八個月。
四、規格
|
型號名稱 |
單位 |
量 限 |
附 注 |
|
直流 電流表 |
毫安 |
1~500 |
直接接通 |
|
安培 |
1~10 |
||
|
75~750 |
外附定值 分流器 |
||
|
千安 |
1~10 |
||
|
直流 電流表 |
伏 |
1.5~600 |
直接接通 |
|
千伏 |
0.75~1.5 |
外附定值 附加電阻 |
|
|
交流 電流表 |
安培 |
0.5~50 |
直接接通 |
|
5~750 |
經電流互感器接通次極電流5安 |
||
|
千安 |
1~10 |
||
|
交 流 電流表 |
千伏 |
3~600 |
直接接通 |
|
1~380 |
經電壓互感器接通次極電壓100伏 |
