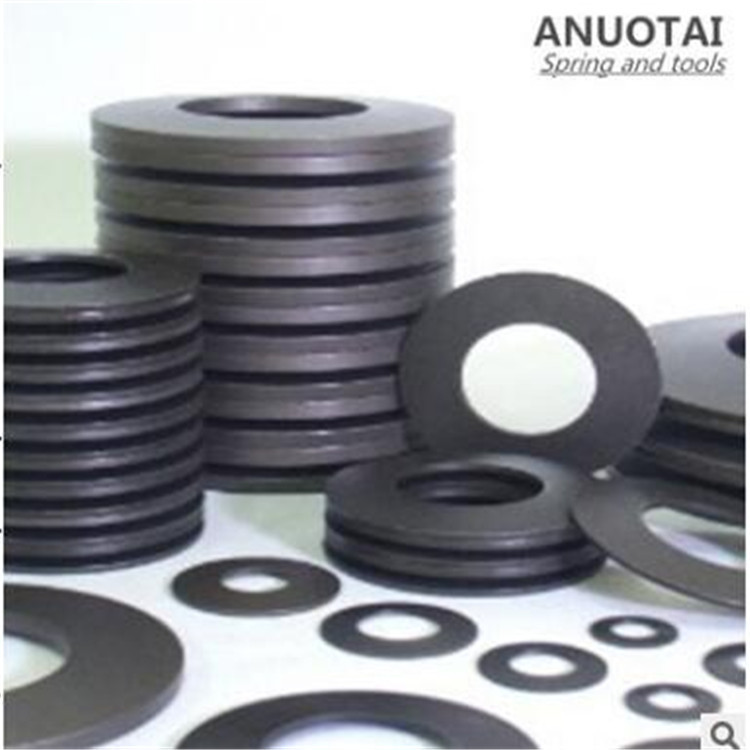

碟形彈簧（Discsprings）其形狀為圓錐盤狀，適用于安裝空間小，而且需要大負荷之重機械或者模具。目前歐美、日本等先進國家的工程師在機械元件上，已將碟形彈簧大量應用。除了安全性能考量，也取代原先傳統螺旋彈簧使用空間和負荷有限及壓縮行程過大等缺點并提高機械之性能。

 特性：1，選程短、負荷重；2，所需空間小；組合使用方便；3，維修換裝容易4，經濟、安全性高；5使用壽命長。

主要應用：軋機，高壓開關操縱機構，閥門，工程機械，盤式制動器，機床主軸。

1．耐溫范圍：  -180~600℃ MUBEA碟簧；

2.特點

◇熱脹冷縮導致預緊力松弛由于螺栓、法蘭等連接件熱脹冷縮的速度不一樣而導致的預緊力反復改變，高溫碟簧使預緊力保持穩定不變，防止螺栓疲勞和墊片失效。

◇介質壓力變化導致預緊力松弛碟簧可以補償因介質壓力變化而引起的預緊力改變，防止螺栓和墊片失效。

◇機械振動導致預緊力松弛碟簧的回復力能有效平衡機械振動而造成的螺栓松動，確保設備持久可靠。

3.材質德國進口合金鋼

4.應用設備

◇ 鋼廠電爐、軋機、飛剪、擺剪、雙面剪等。

◇ 電廠的高壓開關、高溫加熱器等。

◇ 石化的換熱器、壓力容器、反應器等。

◇ 管線法蘭、高壓閥門等。

◇ 泵、風機、離心機的法蘭和地腳螺栓預緊。

標準：碟形彈簧執行DIN2092設計標準和DIN2093制造標準。

材質：INCONEL718 51CrV4   X22CrMoV121   17-7PH 。

進口碟形彈簧安裝指導

1、 碟形彈簧型號： P N 1801 57,尺寸為200x 102x5.5,t’ =5.3 ,lo=7。

2、 內導向元件的整個長度方向及與彈簧相接觸的所有元件均需做硬化和拋光處理， 拋光表面粗糙度Ra＜ 3. 2um， 硬度大于5 5HRC。

3、 彈簧與導向件之間都需要一定的間隙， 以保證潤滑劑有充分的流動空間，從而確保導向正確。采用內導向，根據盤片內徑102mm 得出的總導向間隙為1.0 mm， 即單邊與導向件的間隙為0.5mm。如圖a 所示: T=1.0 mm。

4、 安裝時確保彈簧表面無任何劃傷。彈簧表面的劃傷會影響其疲勞壽命。

5、 彈簧必須在有油或者潤滑劑的環境下使用。
