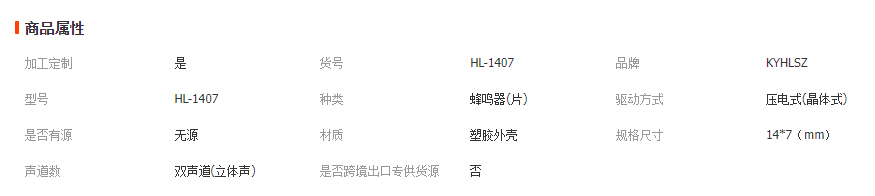

型號Ppart No：HL-1407-4005P-7.6

1

額定頻率 Resonance Frequency (KHz)

4.0

2

最大電壓 Max Input Voltage (Vp-p)

30

3

電容量 Capacitance at 120Hz (nF)

12±40%

4

*聲壓級Sound Output at 10cm (dB)

≥80DBat 4.0KHz Square Wave 5Vp-p

5

*消耗電流 Current Consumption (mA)

≤5 at 4.0KHz Square Wave 5Vp-p

6

工作溫度 Operating Temperature (℃)

-20～+70

7

儲存溫度 Storage Temperature (℃)

-30～+80

8

單品重量 Weight (g)

1.2

9

外殼材料 Housing Material

黑色 Black PPO

帶*號指標需要在額定電壓下測試  *Applying rated voltage

    蜂鳴器焊接方法

Buzzer Soldering process

Soldering  Parameter

溫度Temp.( ℃)

時間Time(Sec.)

可焊接次數Times

回流焊 Reflow soldering

245±15

180℃預熱 40~70秒  245℃ 3秒

above  180℃ time 40~70

3

★波峰焊 Wave soldering

255±5

4~6

2~3

★手工焊 Manual soldering

350±10

2~5

2~3

帶★號為宏藍電子推薦的焊接方法 Remark:★ HLDZ  Instance Soldering Process

外形圖 （單位: 毫米） DIMENSIONS （UNIT: mm）

未標注公差的尺寸按±0.5mm計算 Tolerance: ±0.5mm Except Specified
