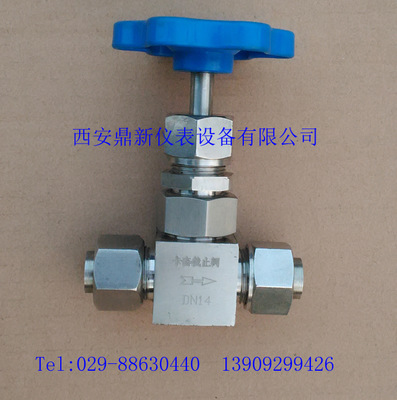

L93W針型節流閥：
針型節流閥又名針型閥，其外形和截止閥沒有明顯差異之處，只是在閥芯的形狀上有
差異，<節流閥的閥芯出現為椎狀或拋物線狀，工作時即通過閥芯來改動通道的截面積，以到達改動流量和壓力的目的。針型節流閥有兩種，分為直通式和角式兩種，分為針形、溝形和窗形三種。節流閥是流量控制閥，和單向閥協作可構成單向節流閥，或和溢流閥協作構成截留調速系統。
L93W針型節流閥標準標準：
規劃制造標準： 結構長度標準：GB/T 12221-2005壓力溫度等級：GB/T 12224-2005
試驗查驗標準：GB/T 13927-2008
L93W針型節流閥結構特征：
針型節流閥的特征包含結構簡略、易于修補、制構成本賤價等，但節流閥的調度精度不高，難以作為調度閥門運用，一同由于閥門內閥瓣和閥座之間介質流速較高，簡略出現汽蝕表象，因而零件需運用耐汽蝕材料，且不適于堵截介質之用。L23W針型節流閥零件材料與工況：
|
零件稱號Part name |
閥桿、閥蓋Stem,Bonnet |
閥桿、閥瓣Stem,Disc |
填料Packing |
|
L93W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀、柔性石墨 |
|
L93W-40、L23W-160 |
優質碳鋼 |
鉻不銹鋼 |
L93W針型節流閥首要尺度及重量：
|
公稱直徑 |
尺 寸Dimensions |
重量（Kg）Weight |
||||||
|
D0 |
D1 |
D2 |
L |
H1 |
H2 |
M |
||
|
6 |
60 |
8 |
6 |
100 |
96 |
106 |
14×1 |
0.8 |
|
8 |
60 |
10 |
8 |
100 |
115 |
125 |
16×1 |
1.1 |
|
10 |
60 |
12 |
10 |
100 |
122 |
132 |
18×1.5 |
2.0 |
|
12 |
80 |
14 |
12 |
105 |
156 |
166 |
22×1.5 |
3.0 |
|
14 |
80 |
16 |
14 |
105 |
169 |
180 |
24×1.5 |
3.2 |
