WH系列圓弧齒圓柱蝸桿減速機

    產品概述：

    圓弧齒圓柱蝸桿減速機，符合部頒標準，包括WHT（通用型），WHX（蝸桿在蝸輪之下，WHS（蝸桿在蝸輪之上），和WHC（蝸桿在蝸輪之側）的四個系列，主要用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。

   工作條件：蝸桿轉速不超過1500r/min；工作環境溫度為0~45oC，當環境溫度低于0oC或高于45oC時，啟動前潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。

   產品特點：

  蝸桿傳動是傳遞交錯軸間的動力或運動的傳動機構，常用的交錯角為90度，它具有傳動比大、工作平穩、振動小、噪聲低及可做成自鎖等特點。圓弧蝸桿傳動除具有普通蝸桿傳動的優點外，還有以下特點：

    1）齒形優良。蝸輪蝸桿齒面為凹凸共軛嚙合，當量曲率小，齒面間潤滑油膜容易形成，齒面接觸應力低，具有良好的強度及潤滑幾何條件。

    2）接觸線形狀及分布合理。蝸桿與蝸輪子嚙合時的瞬時接觸線相對滑動方向所形成的夾角近于直角，齒面間容易形成動壓潤滑，齒面間摩擦系數小，磨損少，傳動效率高。

    3）輪齒強度高。在蝸桿齒不減弱的情況下，可增大蝸輪的齒根厚度，使蝸輪齒的彎曲強度增大，抗沖擊能力提高。

    4）共軛齒面理論嚙合區寬度小于普通蝸桿傳動，因此可節省蝸輪材料。

    5）蝸桿齒面易于進行摩擦加工。圓弧蝸桿螺旋面昌由軸截面為一段凸圓弧的環面砂輪包絡成形，因此可保證蝸桿具有較高的齒形精度。

    欲了解更多詳細技術參數，請咨詢德州市瑞明減速機有限公司技術部，0534-2699768，24小時服務熱線：15266912588

www.rmjsj.com

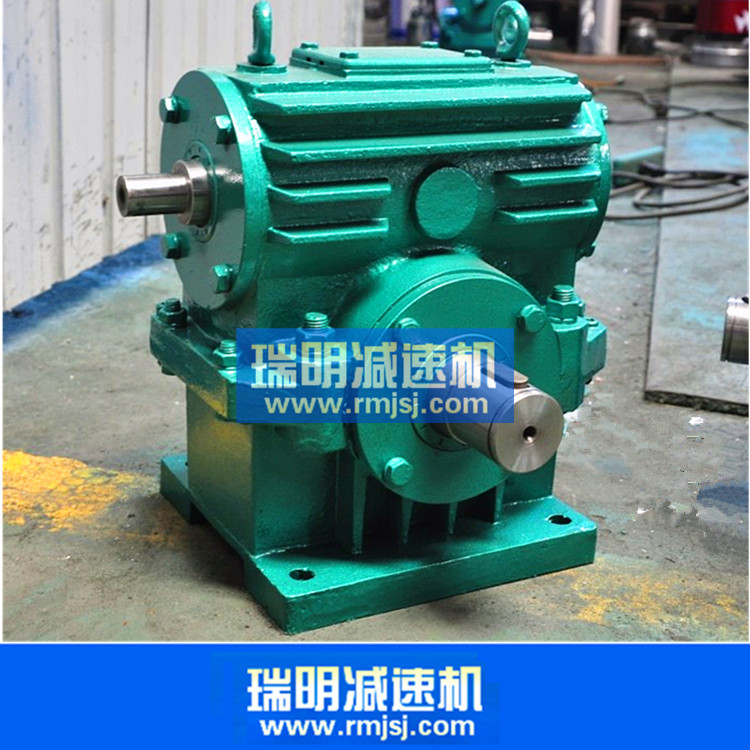

WHS圓弧齒圓柱蝸桿減速機

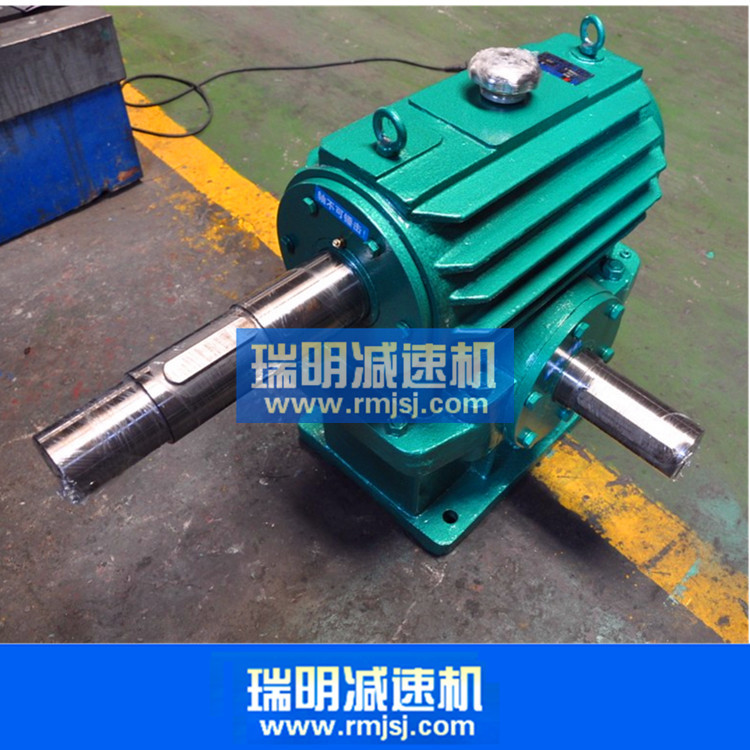

WHS圓弧齒圓柱蝸桿減速機

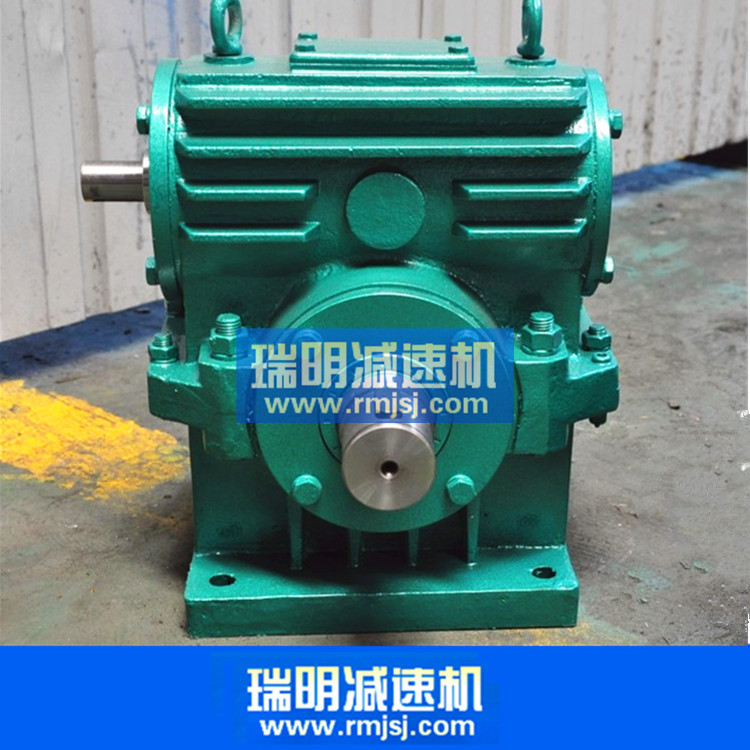

WHS圓弧齒圓柱蝸桿減速機
