商品屬性
產地
東莞
是否進口
否
訂貨號
WC2021060102
加工定制
是
貨號
WC20210601024
品牌
其他
型號
CNC-3020AH
分辨率
0.0002（mm）
測量行程
300*200（mm）
放大倍率
20-180
操作方式
鼠標自動控制
測量精度
0.0025
外形尺寸（長*寬*高）
700*800*1750（mm）
是否跨境出口專供貨源
否
|

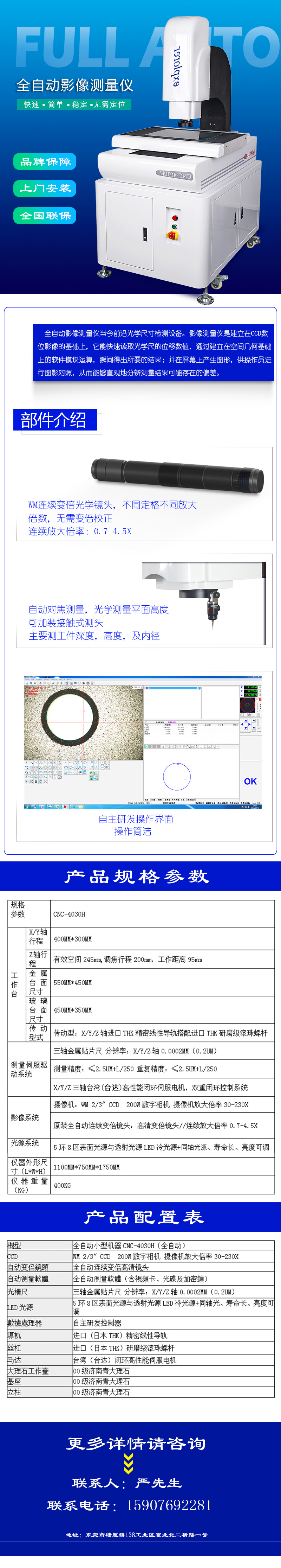

全自動影像測量儀 |
|
||||
|
型號 |
儀器外形尺寸 |
儀器重量(Kg) |
玻璃承重(Kg) |
儀器電源、功率 |
|
|
CNC-3020AH |
700*850*1750 |
330 |
50KG |
220V/50HZ 800W |
|
|
工作臺 |
行 程 |
300*200 |
調焦行程 |
Z軸:200mm |
|
|
金屬臺尺寸 |
450*350 |
玻璃臺尺寸 |
330*230 |
||
|
傳動形式 |
X/Y/Z軸進口上銀精密線性導軌搭配進口上銀研磨級滾珠螺桿 |
||||
|
影像系統 |
攝像機： 1/2″CCD 數字?jǐn)z像機放大倍率30-180X |
||||
|
全自動連續變倍鏡頭：高清變倍鏡頭//連續放大倍率0.7--4.5X |
|||||
|
光源系統 |
5環8區 表面光源與透射光源LED冷光源、壽命長、亮度可調 |
||||
|
伺服驅動 |
X/Y/Z三軸高性能閉環伺服電機，雙重閉環控制系統 |
||||
|
線性精度 |
金屬貼片光學尺 分辨率：X/Y/Z軸0.0002mm（0.2um） |
||||
|
測量精度：≤3.0um+L/200 重復精度：≤2.5um+L/200 |
|||||
