TRD-168智能樓宇VAV及風扇控制數字壓差變送器

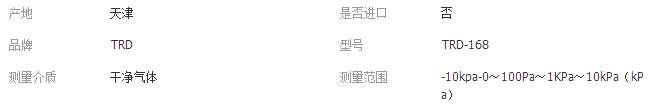

一，產品特色：
TRD168數字微差壓傳感器可以檢測差壓或表壓壓力，并把這個壓力值轉換為成比例的電信號輸出。具有0-VDC,0-10VDC或4-20mA等輸出方式（單獨電壓三線制和電流兩線制輸出，也可電流、電壓同時輸出），用于智能樓宇能源管理系統，起到測量樓宇增壓和空氣流動控制所需的精壓力和流量。適用于暖通空調（HVAC）、智能樓宇、測試臺、能源管理系統、VAV及風扇控制、環境污染靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及鍋爐通風控制等領域。

量   程：0~±10pa/0~±10,000pa，壓差量程可自行設定。

輸入電壓：16~30Vac/Vdc

精    度：±1.0% FS（標準型），±0.5%FS（高精度型）

輸出信號：0-5V 、0~10V和4~20mA（電壓電流分別輸出，也可同時使用）

多種壓力單位可切換

LCD背光數字顯示屏或者無顯示屏。

開機自動零點校準

響應時間通過產品內置撥碼開關現場可調（20ms-2s）

手動按鍵壓差零點校準

采用進口微壓芯體

ABS工業塑料外殼，IP65防護等級

旋轉方式固定于安裝背板

二，技術規格：
量    程： TRD-168-2 -1,000 ~ +1,000 Pa ( 小可設置為 0 ~ +100 Pa )
            TRD-168-3 -10,000 ~ +10,000Pa ( 小可設置為 0 ~ +1,000Pa )
精 確 度： ±1.0% FS（標準型），±0.5%FS（高精度型）
壓力單位： TRD-168-2，Pa, mmH2O, mbar, inWG
            TRD-168-3 ，mmHG, daPa, KPa, hPa,
允許過壓   TRD-168-2 15,000Pa
            TRD-168-3 150,000Pa
輸出信號 ：1 組 4 ~ 20 mA 或 0 ~ 10 Vdc ( 2線式 )
電源供應 ：16 ~ 30 Vdc/Vac ( 2 線式 )
           24Vdc適配器供電
           220Vac
功   耗 ：1.5W

三，壓力范圍量程表: （選擇小于100pa量程時請咨詢廠家)，

壓力值通過內部撥碼開關可以現場設定，可調。

1.顯示功能
顯示壓力范圍-1000Pa～1000Pa，同時可切換顯示單位Pa,mmH2O,inWG,mmHG,daPa,KPa,hPa,mbar。

2.設置功能
通過前面板（顯示面為正面）按鈕進行精度校準。按按鈕進入校準界面，將壓力源調至-1,000Pa，繼續按鍵保存當前值為-1,000Pa，之后每增加100Pa進行一次校驗。若校準時前一個值大于等于后一個值，則校驗失敗顯示“Err”，校驗值不保存。

四，選項表

 選型舉例：TRD168-2A/S,量程-1000pa-+1000pa，輸出4-20mA,現場顯示，精度1.0%，24VDC電源。

                   TRD169-1R  ,量程：-100pa-+100pa，輸出RS485通訊協議，無顯示，精度1.0% ，24VDC電源。

五，變送器功能 ：
響應時間：  20ms
分 辨 率：  1Pa,0.1mmH2O,0.01mbar,0.004inWG,0.007mmHG,0.1daPa,0.001KPa,0.01hPa
零點校準： 手動按鍵零點校準或設置開機自動零點校準
測量介質： 空氣和中性氣體
允許過壓； 15KPa（TRD168-2） 150KPa（TRD168-3）
使用溫度： 0~+60℃
存儲溫度： -10~+70℃

六，外殼功能：
外殼材質：工業塑料，阻燃等級UL94-V0

防護等級：IP65

顯 示 屏：液晶顯示，50 x 22.5 mm

數字高度：測量值 10 mm 單位 5 mm

壓力接口：金屬倒刺接口，Ø 6.2 mm

電纜接頭：電纜大直徑，Ø 8 mm

重    量：166g

七，電氣接線：

八，安裝方式：
將塑料背板固定在墻面。鉆孔Ø6mm，隨貨提供螺絲和配件），將變送器置于背板上（請見右圖中的A部位）
順時針旋轉變送器，當聽到卡入聲即是正確的安裝變送器。
