SPG
系列
二位二通，直動式/反沖式
高壓電磁閥
黃銅/不銹鋼，1/8”~1/2”，常閉型
特點：
● 結構簡單，耐壓高，結實可靠；
● 標配塑封防水線圈，防護等級IP65；
● 精鍛黃銅/不銹鋼304閥體，PTFE密封件；
● 廣泛應用于造霧，清洗，高壓檢測等場合；
適用介質：中性氣體、水、輕油<20CST等；
溫度：丁晴膠NBR-5~80℃ 氟膠FKM-10~150℃
聚四氟乙烯PTFE<180℃
工作壓力：0-200 bar
結構材質：
電氣參數：
技術參數：
注：不適用流體1.腐蝕性的；2.加熱為液態，冷卻變固態的；3.粘度大于50CST的；
若介質中含有雜質或固體顆粒的，閥前需加裝過濾器，過濾器密度大于80目/英寸；
|
與介質接觸的零部件 |
||
|
閥體 |
黃銅 |
不銹鋼304 |
|
密封件 |
NBR、FKM、PTFE |
|
|
隔磁管 |
不銹鋼304 |
|
|
鐵芯 |
不銹鋼合金 |
|
|
彈簧 |
不銹鋼304 |
|
|
短路環 |
紫銅 |
|
|
規格 |
功率 |
耐溫等級 |
線圈型號 |
||
|
AC |
DC |
||||
|
VA |
W |
W |
|||
|
DN1.2 |
39 |
24 |
30 |
H |
D16021 |
|
DN1.5/2.5 |
19 |
11 |
18 |
D16011 |
|
|
DN10 |
39 |
24 |
30 |
D16021 |
|
|
管徑 |
通徑 |
CV值 |
壓力 |
重量(KG) |
訂貨代號 |
|||||
|
AC |
DC |
|||||||||
|
氣體 |
水 |
輕油 |
氣體 |
水 |
輕油 |
|||||
|
以下黃銅閥體： |
||||||||||
|
1/8" 1/4" |
1.5 |
0.08 |
0-90 |
0-90 |
0-70 |
0-90 |
0-90 |
0-70 |
0.4 |
PGM02XXX |
|
1/8" 1/4" |
2.5 |
0.23 |
0-35 |
0-35 |
0-25 |
0-35 |
0-35 |
0-25 |
0.4 |
PGM03XXX |
|
以下不銹鋼閥體 |
||||||||||
|
1/4" |
1.2 |
0.05 |
0-200 |
0-200 |
0-150 |
0-200 |
0-200 |
0-150 |
0.8 |
SPG01XXX |
|
1/4" |
2 |
0.2 |
0-100 |
0-100 |
0-80 |
0-100 |
0-100 |
0-80 |
0.8 |
SPG02XXX |
|
1/4" |
10 |
1.7 |
0.5-100 |
0.5-100 |
0.5-80 |
0.5-100 |
0.5-100 |
0.5-80 |
1.5 |
SPG10XXX |
|
3/8" |
10 |
1.7 |
1.5 |
SPG10XXX |
||||||
|
1/2" |
10 |
1.7 |
1.5 |
SPG10XXX |
||||||
外形尺寸：

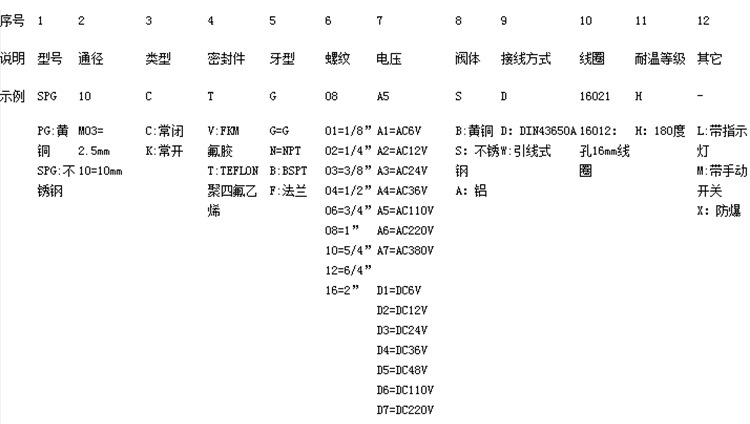

產品訂貨指南：
PG
系列
