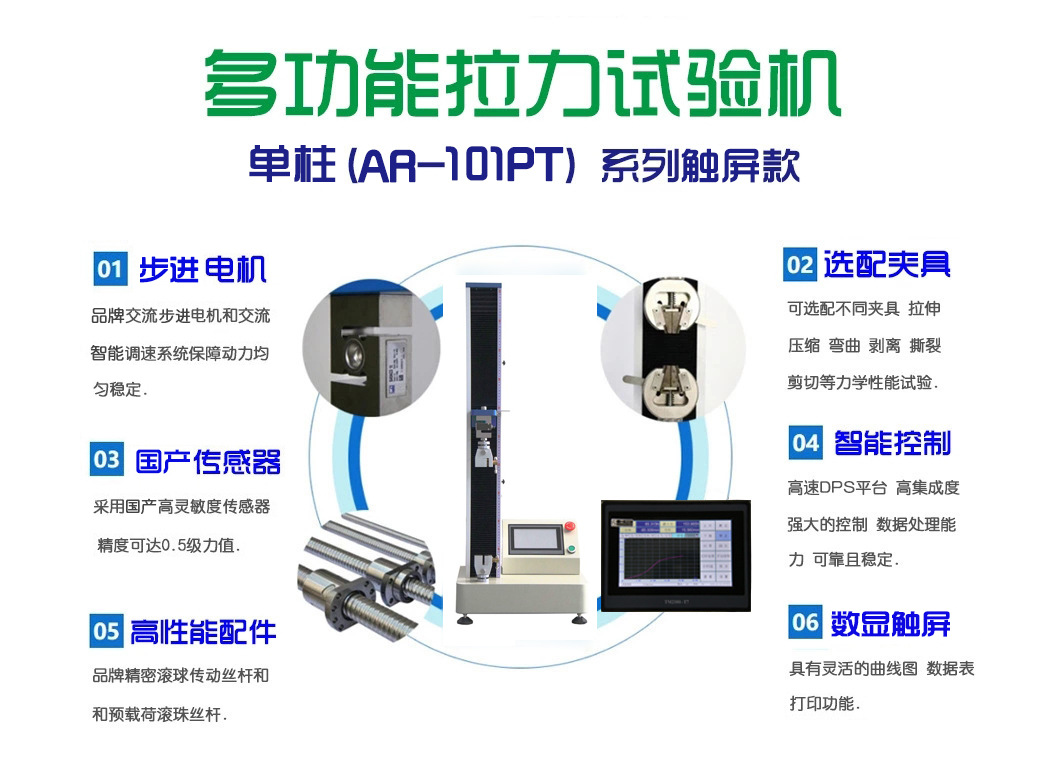

AR-101PT系列 單柱觸屏拉力試驗機
本機是電子技術配合軟件技術與機械傳動相結合的新型材料試驗機，采用步進電機系統作為精準動力源；采用精密滾珠絲杠與導向桿，采用1級精度力值傳感器，再通過高精度力值測量系統，實現精準測量。該系列機型采用單柱結構，主要用于負荷低于10kN的材料試驗，結構牢固，操作方便，維護簡單，是各工廠，企業進行力學檢測的理想試驗儀器。它具有寬廣準確的加載速度和測力范圍，對載荷、變形、位移的測量和控制有較高的精度和靈敏度，具有應力、應變、位移方式，可求出最大力值、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數，適用于拉伸、壓縮、剝離、撕裂、剪切等力學性能試驗及分析。
應用行業：
橡膠塑料；計量質檢；商檢仲裁；技術監督部門；高等院校；科研實驗所；基礎材料實驗室；冶金鋼鐵；機械制造；電子電器；汽車生產；紡織化纖；電線電纜；包裝材料和食品；儀器儀表；醫療器械；石油化工；民用核能；航空航天；陶瓷材料；磁材產業；能源電池；基礎材料；特種材料等領域。
|
》塑料 》薄膜 》纖維和細線 》粘合劑 》泡沫材料 |
》彈性體 》接插件 》生物材料 》木制品和紙產品 》金屬箔 》金屬絲 |
》中等以下強度金屬 》含油軸承 》部件 》緊固件 》復合材料 |
應用產品包括：
本機依據GB/T2611試驗及通用技術條件和《電子式萬能試驗機》GB/T 16491-2008/標準制造；
符合GB/T 2792、 JB/T2872、GB/T10424、GB/5319等相關標準；
本機依據GB/T12160和GB/T16825進行檢定和驗收；
主要特點：
|
u 滿足大部分力學性能試驗 u 全套結構緊湊，高剛性設計，堅固耐用 u 操作方便，任何人皆可輕易操作 u 測量準確高，通過第三方檢測機構認證 u 高速率，低振動，低噪音的電機驅動裝置 u 多語種應用功能，適應不同的國別使用 u 具有靈活的、曲線圖、數據表、報告書查看和打印功能 u 具有測試完成后自動返回至測試起始的自動歸位功能 |
u 自動計算最大力、最小力、平均力、最大變形、伸長率、強度等功能 u 具有應力-應變、力量-位移、力量-時間、強度-時間等多種曲線模式 u 具有抗拉、抗彎、抗壓、抗折、黏著、撕裂、剝離、伸長率……等測試模式功能 u 具有機械行程開關；急停開關；過流，過壓，欠流，欠壓，漏電過載保護；軟件過載限位保護；斷點停機保護等多重保護裝置 |
技術指標說明：
|
品牌 |
Hongtuo宏拓 |
|||||||||
|
型號 |
AR-101PT |
|||||||||
|
細分型號 |
-005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
-10 |
||
|
容量 |
KN |
0.05kN |
0.1 kN |
0.2 kN |
0.5kN |
1 kN |
2kN |
5kN |
10KN |
|
|
KG |
5kg |
10kg |
20kg |
50kg |
100kg |
200kg |
500kg |
1000kg |
||
|
lb |
11 |
22 |
44 |
110 |
220 |
440 |
1102 |
2204 |
||
|
單位切換 |
G、Kg、lb、N、KN |
|||||||||
|
位移單位切換 |
Inch cm mm |
|||||||||
|
試驗機級別 |
1級 |
|||||||||
|
有效測力范圍 |
0.4％～100％FS |
|||||||||
|
力值精度 |
示值的±0.5%以內 |
|||||||||
|
力值分解度 |
1/200 000 |
|||||||||
|
力量放大倍率 |
X1,X2,X5,X10,X20,X50,X100等七檔全程自動換檔切換 |
|||||||||
|
位移分解度 |
0.001mm |
|||||||||
|
位移精度 |
示值的±1%以內 |
|||||||||
|
變形測量范圍 |
2%～100%FS |
|||||||||
|
變形示值精度 |
示值的±1%以內 |
|||||||||
|
最大試驗速度 |
500mm/min；選購最大1000mm/min |
|||||||||
|
最小試驗速度 |
0.1mm/min |
|||||||||
|
速度精度 |
示值的±1%以內 |
|||||||||
|
橫梁行程 測量高度 |
標準 |
無夾具試驗行程：920mm；有夾具試驗行程：320mm |
||||||||
|
選購 |
無夾具試驗行程：1320mm；有夾具試驗行程：720mm |
|||||||||
|
細分型號后綴帶H |
||||||||||
|
夾具配置 |
拉伸夾具一套；可選購其它夾具 |
|||||||||
|
返回方式 |
手動或自動兩種選擇，試驗結束后自動返回或手動返回初始位置 |
|||||||||
|
停機方式 |
1、最大斷裂值自動停機 2、上下限安全設定停機 |
|||||||||
|
安全裝置 |
1、機械行程開關保護 2、急停開關緊急制動 |
|||||||||
|
超載保護 |
達到100％最大負荷，機器自動停機保護 |
|||||||||
|
附件 |
電源線1條；說明書1份；合格證1份 |
|||||||||
|
選購配件 |
防飛濺裝置(防護門）；打印機 ；連接電腦軟件 |
|||||||||
|
電源電壓 |
220V.AC/ 50HZ; (可依國別選擇110V.AC/60HZ) |
|||||||||
|
主機尺寸 / 重量 |
標準機型：長L*寬W*高H:450mm*400mm*1160mm / 約50KG |
|||||||||
|
包裝尺寸 / 重量 |
標準機型：長L*寬W*高H:550mm*500mm*1400mm / 約73KG |
|||||||||
