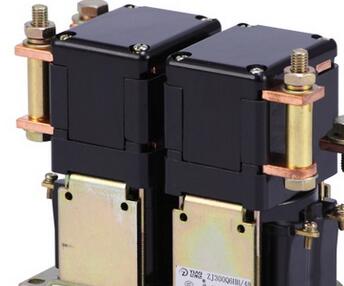

點擊圖片查看原圖
|
序號 NO. |
參數名稱Parameters |
產品代號Product code |
|
ZJ400Y2H系列series |
||
|
1 |
環境溫度 Ambient temperature: |
（-40～+60）℃ |
|
2 |
相對濕度 Relative humidity: |
+20℃達98%（Up to 98% at +20℃） |
|
3 |
固定處的振動 Vibration freq.at the fixed position: |
(10～200)HZ、加速度 Acceleration≤3.5g |
|
4 |
沖擊 Shocking |
(60～100)次/分、加速度≤4g (60～100)time/minute、Acceleration≤4g |
|
5 |
安裝位置Mounting directions |
任意Optional |
03簡要技術數據Basic technical data
|
序號 NO. |
參數名稱Parameters |
產品代號Product code |
|||||||
|
ZJ300Q系列series |
|||||||||
|
1 |
線圈額定電壓Rated coil volt (V DC) |
12 |
24 |
30 |
48 |
60 |
80 |
120 |
|
|
2 |
線圈功耗Coil Power dissipation (W) |
20～30 |
|||||||
|
3 |
(20±5)℃下，冷態動作電壓 Operating volt in cold state at （20±5）℃(V) |
吸合 Pick-up |
不大于線圈額定電壓的70% Not above 70% of rated coil volt |
||||||
|
釋放 Release |
線圈額定電壓的（5～40）% Rated coil volt |
||||||||
|
4 |
電源電壓波動范圍 Fluctuating range of power supply volt |
（85%～110%）額定電壓 （85%～110%） rated volt |
|||||||
|
5 |
主觸點電路額定電壓 Rated volt of contact circuit (V DC) |
60VDC |
|||||||
|
6 |
主觸點電路額定負載電流 Rated load current of contact circuit (A) |
300A |
|||||||
|
7 |
100A負載下主觸點接觸壓降 Contact volt dro of contact at 100A |
≤50mV |
|||||||
|
8 |
抗電強度Puncture(volt) strength |
50Hz,1000V AC,1min |
|||||||
|
9 |
主觸點最大通斷能力 Max. make-break ability of contact |
通斷1次4倍額定負載電流，通電時間(Connect four times rated load current, make and break once for )5ms |
|||||||
|
10 |
電壽命Electric life |
50,000次Ops |
|||||||
|
11 |
機械壽命Mechanical life |
100,000次Ops |
|||||||
|
12 |
工作規范Working duty |
連續Continuous |
|||||||
