原理

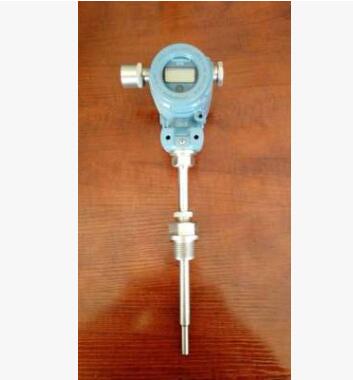

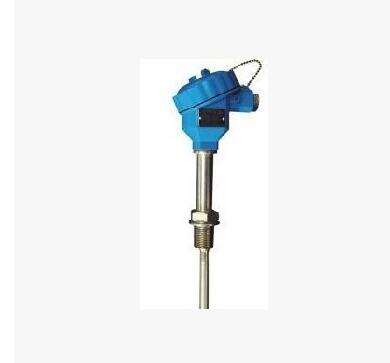

    BWD系列熱電偶/阻一體化溫度變送器是將工業熱電偶/阻的接線板用溫度變送模塊所代替，將熱電偶/阻的信號變換為4-20mADC標準信號直接輸出給顯示儀表或計算機接口的機電一體化產品，是DDZ-S系列的感溫變送單元，感溫變送模塊本身具有冷端補償電路和非線性校正電路，它耐震動，可靠性高，可省掉價格昂貴的補償導線，價格低廉，是現代化溫度測量和控制方面的理想產品。

特點：

熱電阻采用羅斯蒙特結構，彈簧頂擠式鎧裝結構，防震，溫度傳導快，防潮，結構。溫度轉換采用國內或國外（根絕用戶需要），溫票小，性能穩定的變送模塊。

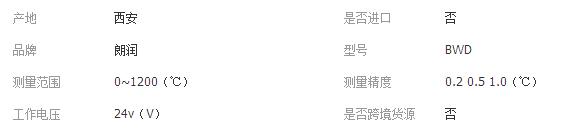

產品參數
測溫范圍：0~1800℃/0~500℃
分度號：K E J T B S N/Pt100 Cu100 Cu50
安轉固定形式：無固定裝置 固定螺紋 活動法蘭
固定法蘭 直角活動法蘭 錐形固定螺紋
接線盒形式：防濺式 防水式 防爆式
總體精確度等級：0.5級 1.0級
供電電壓：13~30VDC(一般采用24V)
負載電阻：0~850Ω
輸出信號：4~20mADC 0~10mADC
使用環境溫度：-20~+70℃
環境溫度影響：0.25%/10℃
消耗功率：＜0.5W
