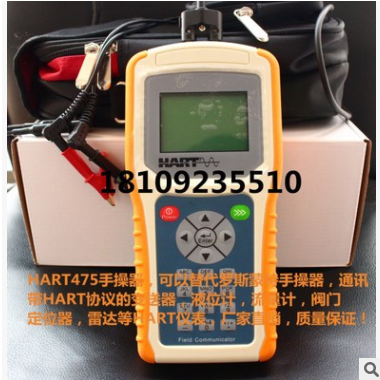

一簡介
本產品是支持HART 協議設備的手持通訊器，它可以對
所有符合HART 協議的設備進行配置、管理和維護，與
HART275、HART375、HART475 兼容。
本通訊器可以方便的接入4~20mA HART 協議儀表電流
回路中，與HART 協議儀表進行通訊，配置HART 儀表的
設定參數，讀取儀表的檢測值、設定值，可以對儀表進行
診斷和維護等。該通訊器支持HART 協議的第一主設備，
也支持HART 協議的點對點和多點通訊方式。
二技術規格
2.1 外形尺寸
219mm×108mm×38mm (不包括插頭和引出電纜部分)。
2.2 HART 接口
1) HART接口符合HART通信基金會協議，雙向半雙工
1200bit/s 方式工作
2) HART接口可接收的共模電壓為±40V
3) 漏電電流典型值小于1uA@20℃
4) HART接口通信距離<1500m
5) HART 通信接口具有抗EMI 措施
HART 現場通訊器使用說明書
4
2.3 功耗指標
電源功耗：7.5VDC，22.8mA（工作狀態典型值）, 50uA
（關機狀態典型值）
2.4 電池使用
供電電源：5節5 號（SIZE AA）堿性電池或鎳隔、鎳
氫充電電池。
連續工作時間：采用堿性電池時，典型值為120小時以
上（使用高能電池會有更長工作時間）。
注意:在長時間不使用本設備時,建議取出設備內的電
池。以免因電池漏液損壞設備(使用高能堿性電池除外) 。
2.5 環境溫度
工作溫度范圍：0℃～+50℃
儲存溫度范圍：-20℃～+55℃
注意：在陽光下爆曬本設備，會明顯縮短液晶顯示屏
的壽命并會使按鍵面板加速老化！
2.6 液晶顯示屏
在環境溫度過低時，液晶顯示器響應速度會變慢，這
是正?，F(xiàn)象。
2.7 設備配備
1)通訊器1臺
2)專用測試線1條
3)測試夾2個
HART 現場通訊器使用說明書
5
4)測試鉤2個
5)250歐姆電阻1只
6)說明書1本
7)專用挎包
