一、概述

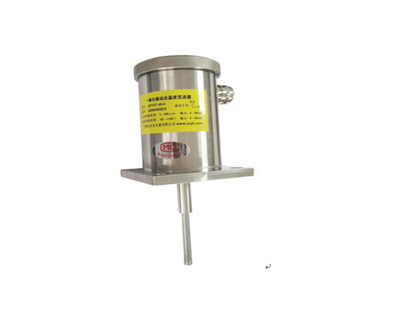

VRT-2T 一體化振動溫度變送器集成了2個振動傳感器、1個溫度傳感器及變送器為一體，專門為破碎機等設備的運行工況監測而設計。其充分考慮了破碎機的特殊工況及其工作環境，采用了多項專有技術，使得測量準確性、抗干擾能力和工作可靠性大大加強。
二、 它主要具有以下特點:
1、功能組合強大,主要由X水平方向測振、Z垂直方向測振、軸承溫度測量三部分組成。
2、低頻響應好，內部封裝了兩個美國最新工藝制造的加速度傳感器，其低頻響應可以到0Hz，分辨率可到0.1mg，性能穩定可靠，能承受加速度2000g的瞬間沖擊。
3、溫度測量采用Pt100鉑電阻做傳感元件，封裝在帶壓緊彈簧的探頭內，保證鉑電阻與軸承之間的溫度傳遞，測量軸承溫度準確可靠。
4、出廠時已嚴格校準，用戶一般不用再進行二次校準。但仍增加了校準功能。擰開變送器上蓋，可以看到六個電位器旋鈕，旋動旋鈕可以進行振動與溫度的零位和滿度校準。
三、技術指標
1、電源：供電+24Vdc，最大不超過32V ，最大工作電流<100mA；
2、輸出：4～20mA，最大負載電阻750Ω ；
3、振動測量：
測量類型：振幅峰峰值；
測量量程：400μm pk-pk，可按用戶要求訂做；
測量頻響：10～1000Hz；
最大測量加速度：±18g；
幅值非線性：≤±2% ；
4、溫度測量：
傳感器：Pt100，根據需要可以改變連接桿的長度；
測量量程：-50～+150℃, 可按用戶要求訂做；
系統測量精度：±0.5%×F.S ；
5、工作溫度：-20℃－+70℃；
6、存儲溫度：-40℃－+100℃；
7、防護等級：IP67。
四、安裝尺寸
用四個M8×2 0螺栓固定
五、型號選型
VRT-2T - A A - B B
A A：振動量程；以 10um為單位
B B：溫度測量點到安裝面距離（此項空缺表示40～85通用）。
選型示例
VRT-2T - 40- 75
表示：VRT-2T 一體化振動溫度變送器；振動位移峰峰值量程400 u m；溫度測量點到安裝面距離75mm
