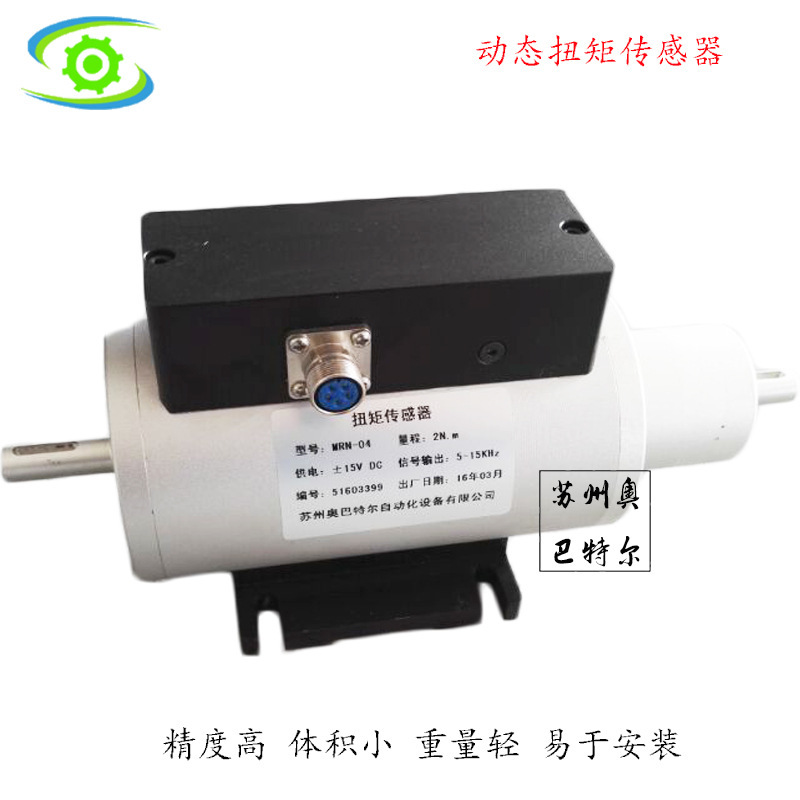

MRN-04動態扭矩傳感器
扭矩測量功能
能源及信號非接觸傳遞功能
輸出信號數字化功能（另加模塊）
可傳遞禁靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號
傳遞信號時與是否旋轉，轉速，轉向等無關，可以適應長時間，高速運轉
精度高、穩定性好；體積小，重量輕，易于安裝
無需反復調零即可連續傳遞正反轉扭矩信號
沒有集流環等磨損件，可高轉速長時間運行
抗干擾性強
可任意位置，任意方向安裝
0±5、±（10/20/50/100/200/500）Nm
客戶可以根據自己需求定制量程。
|
Accuracy |
扭矩精度 |
＜±0.2%F·S |
|
Response Frequency |
頻率響應 |
100us |
|
Rating |
適應轉速 |
5000轉/分以下 |
|
Nonlinearity |
非線性 |
＜±0.2%F·S |
|
Repeatability |
重復性 |
＜±0.1%F·S |
|
Backlash |
回差 |
＜0.1%F·S |
|
Zero Time drift |
零點時間飄移 |
<±0.2%F·S |
|
Zero Temperature drift |
零點溫度飄移 |
<±0.2%F·S / 10℃ |
|
Output resistance |
輸出阻抗 |
350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可選） |
|
Insulation resistance |
絕緣阻抗 |
> 500MΩ |
|
Overload |
靜態超載 |
120%、150%、200%（可選） |
|
Operation Temperature |
使用溫度范圍 |
-10～50℃ |
|
Storage Temperature |
存貯溫度范圍 |
-20～70℃ |
|
Power supply |
電源 |
±15V±5% |
|
Total Current |
總消耗電流 |
< 200mA |
|
Output Signal |
信號輸出 |
0-12V方波頻率；空載：10kHz；爭相滿量程：15kHz；反方向滿量程：5kHz |
|
Rating Torque |
額定扭矩 |
10kHz±5kHz（正反方向測量值） |
其他動態扭矩結構詳見下圖：

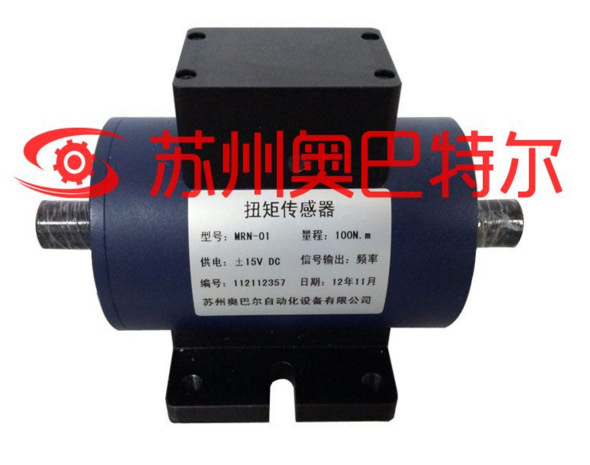

MRN-01動態扭矩傳感器

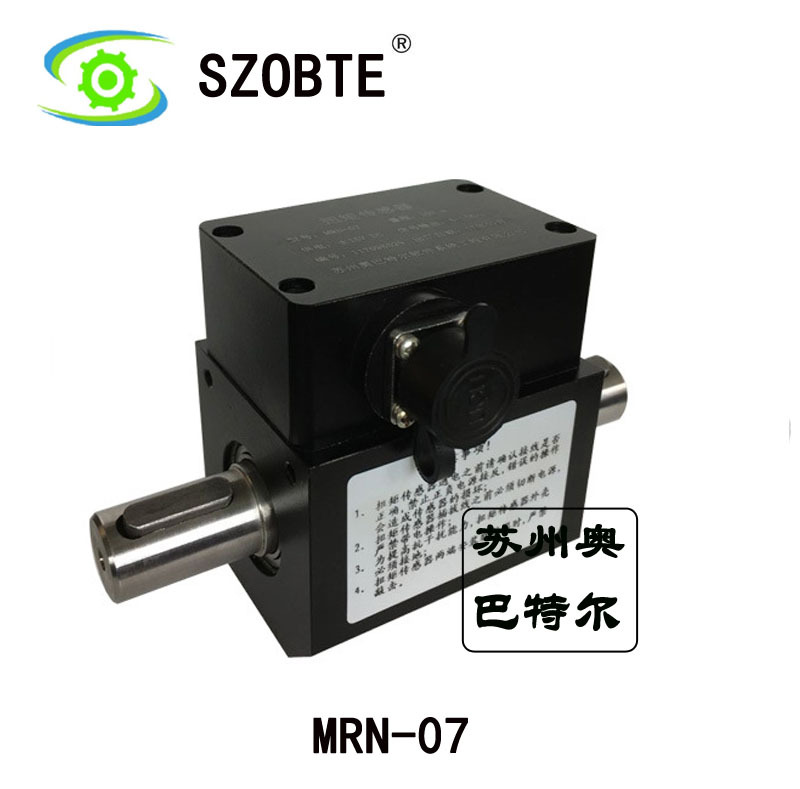

MRN-07小尺寸動態扭矩傳感器
