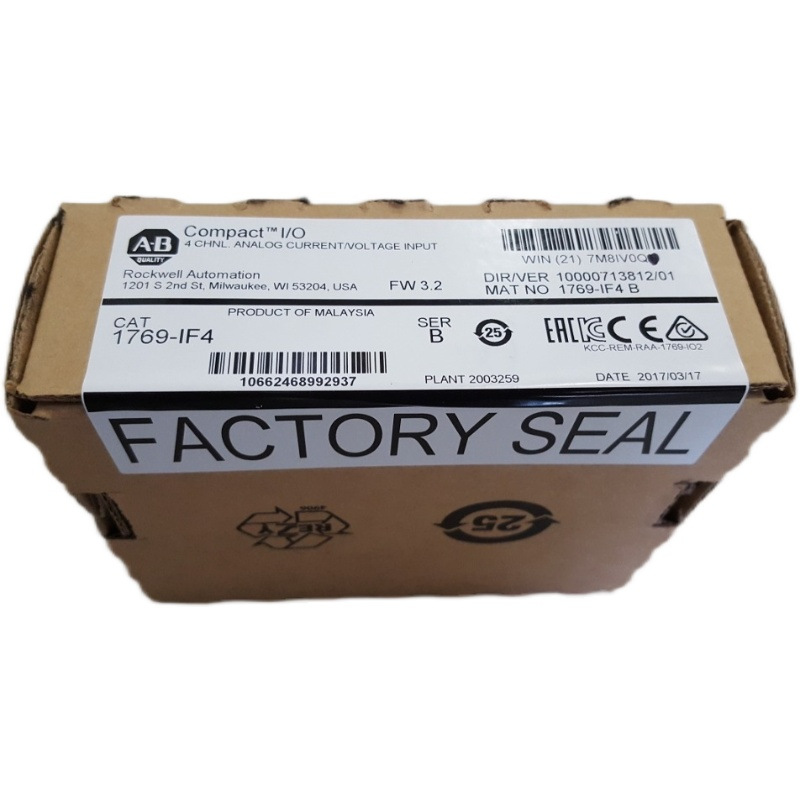

1769-IF4的技術規范
| 制造商 | 羅克韋爾自動化 |
| 牌 | 艾倫·布拉德利 |
| 零件號/目錄號 | 1769-IF4 |
| 生產線 | CompactLogix |
| 模塊類型 | 4通道模擬量輸入模塊 |
| 輸入類型 | 模擬輸入 |
| 產品類別 | 模擬量輸入模塊 |
| 軟件 | RSLogix5000 |
| 兼容控制器： | MicroLogix 1500; 1769 CompactLogix |
| 通訊電纜 | 4點 |
| 輸入數量： | 4路差分和單端輸入 |
| 電源距離額定值： | 8 |
| 裝運重量 | 2磅 |
| 運輸尺寸 | 8X8X5英寸 |
| 輸入電流范圍： | 0-21毫安 |
| 系列 | A和B |
| 電流信號正常范圍： | 0-20mA; 4-20毫安 |
| 轉換器類型 | Delta Sigma |
| 電流信號全范圍： | 0-21mA；3.2-21 mA。 |
| 輸入電壓范圍： | 0-10.5VDC |
| 背板電流 | 1.4伏時為24伏 |
| 電壓信號正常范圍： | ±10V DC，0…10V DC，0…5V DC，1…5V DC |
| 能量消耗 | 33.6瓦 |
| 電壓信號全范圍： | ±10.5V DC，-0.5…10.5V DC，-0.5…5.25V DC，0.5…5.25V DC |
| 外部電源開關 | 24伏直流電 |
| 功耗 | 7.5瓦 |
| 解析度： | 14位（單極性）14位加號（雙極性） |
| UPC | 10662468992937 |
| 額定工作電壓： | 30VAC; 30VDC |
| 編程軟件 | RSLogix 500; RSLogix 5000; 工作室5000 |
