便攜式相位測試儀

一、產品概述

本儀器是基于《電子測量儀器安全要求》

（LEC - 348）的二級安全標準而設計和制造的，攜帶方便；測試快捷、準確；安全性高。用于對開放相位的狀態和相位的順序進行檢測，相位的順序是用發光二極管（LED）和蜂鳴器來指示。



二、注意事項

1、該儀表是高壓測試設備，在使用前要觀察儀表是否完好，如果出現下列情況就必須停止使用，應當進行相應的檢查和修理，以免觸電和發生不安全事故。

A：儀表的外觀明顯受損（如殼體有裂縫或損毀、測試導線有破皮現象等）；

B：儀表在運輸過程中被嚴重擠壓過；

C：儀表在不當條件下長期閑置（如在洗手間或比較潮濕的地方等）。

2、在測量過程當中千萬不能打開該儀表的外殼，以免觸電和發生不安全事故。

3、測量過程中有較大的電壓從測試導線上輸入，不要用手直接碰觸到裸露的線頭或測試表筆的金屬部分，以免觸電。

4、盡管有時候所有的相位指示燈都沒有點亮，但仍然存在有電壓回路，要注意防止觸電。

5、測量時電路電壓最好不要高于600V ,以免發生不安全事故。

6、在測量200V ACV時，連續使用時間應不大于60分鐘；在測量600V ACV時，連續使用時間應不大于4分鐘。

7、在下雨時的戶外和比較潮濕的環境下，都不能使用該儀表進行測量，以免發生不安全事故。

8、不要讓該儀表接觸到水或其他有腐蝕性的液體，也不要放置在有陽光直射或高溫和比較潮溫的環境中,以免影響其測試性能。

9、非專業人員禁止打開該儀表的外殼,以免影響其測試性能。

10、使用該儀表的操作人員應該受過專門的培訓,懂得強電操作和測量的相關知識,并嚴格按照本說明書進行測量操作。

11、請將本說明書放置在比較容易取閱的地方,以便隨時翻閱。



三、技術特性

工作電壓：60~600V（三相交流電）

最高耐壓：2000V/分鐘（脈沖電壓4000V）

可測量的頻率范圍：20Hz~400Hz

連續使用時間：200V ACV時，不大于60分鐘600V ACV時，不大于4分鐘

儀表尺寸：85X64X23mm(不包括測試導線)

重量：約200g

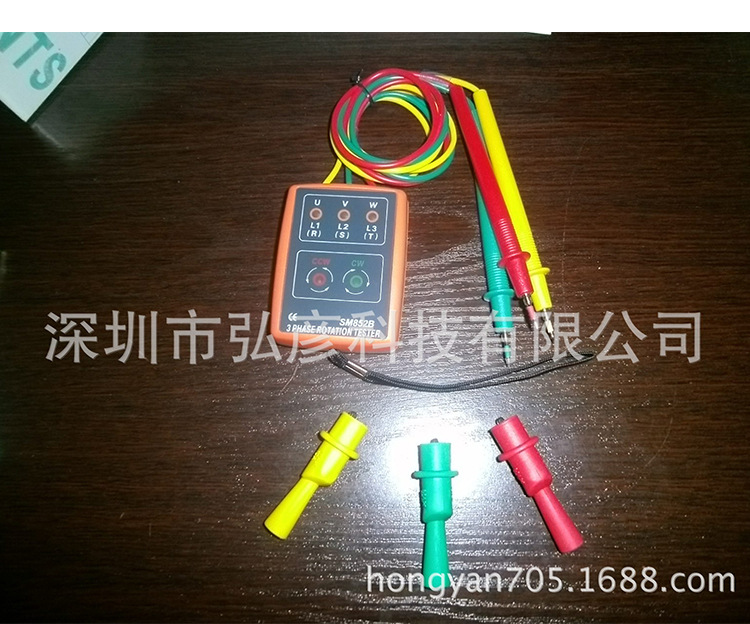

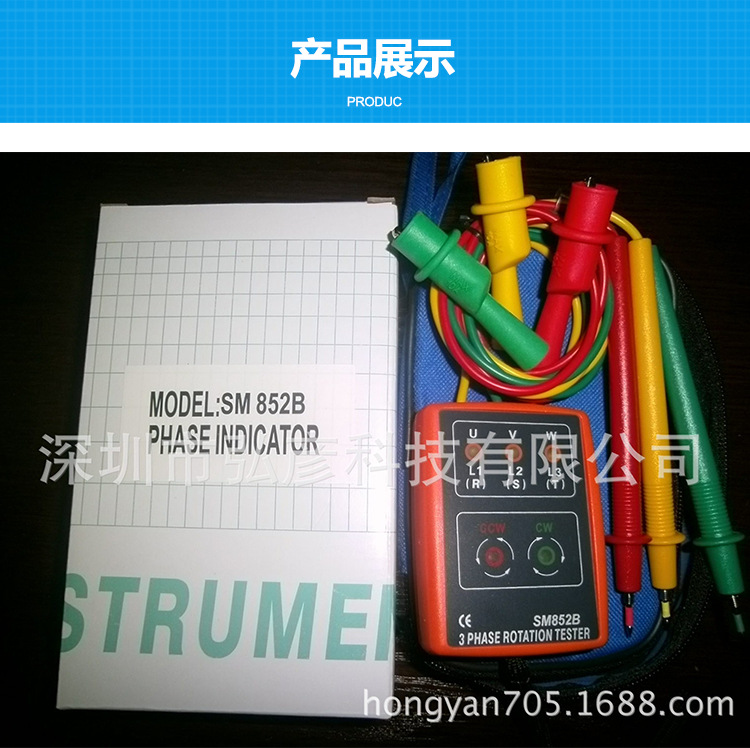

儀表附件：

測試導線和表筆，測試夾，挽帶，使用說明書和便攜布包。

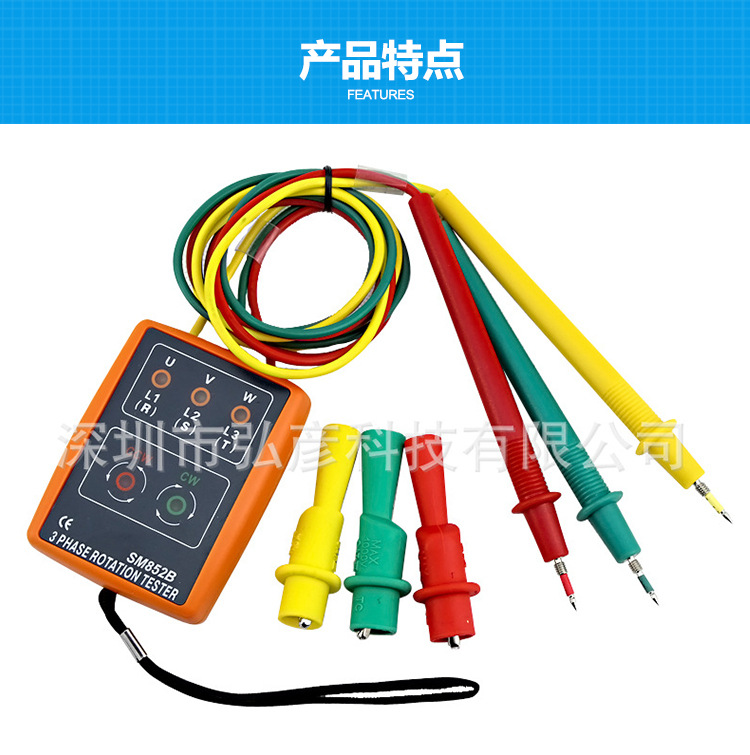

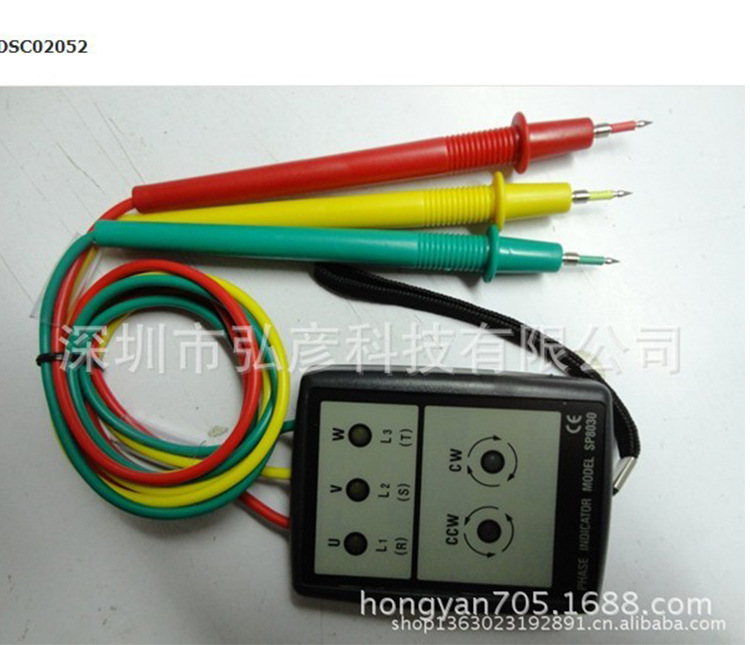

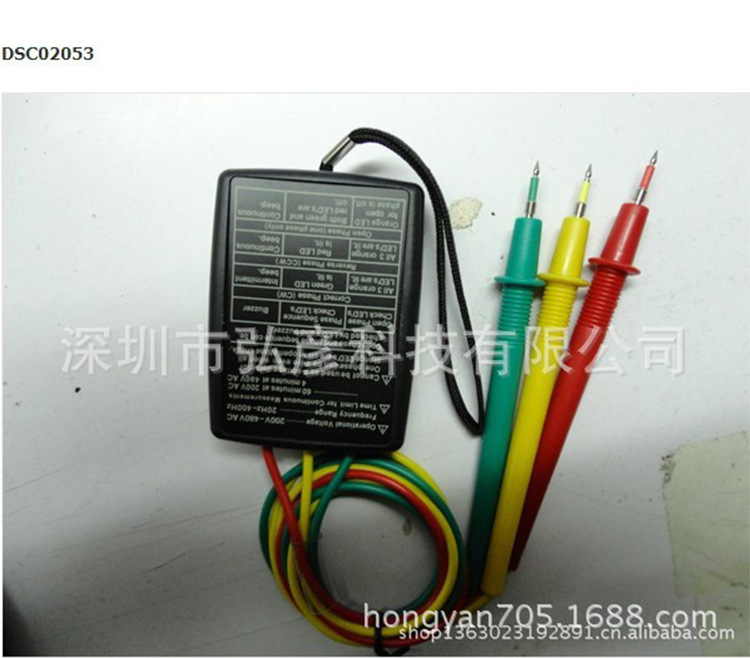

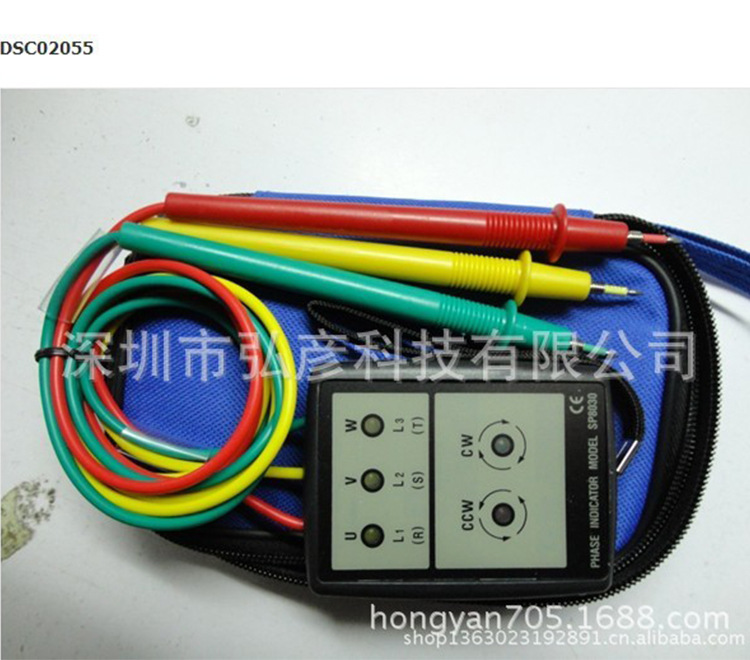

四、外觀說明

1、開放相位檢查用LED:三個橙色LED,分別指示U相、V相和W相。

2、相位順序檢查用LED：分別為一個紅色LED和一個綠色LED

3、挽帶：套在手腕上以免儀器從手中滑落。

4、測試用表筆。

5、測試導線：紅色對應U（R）相（L1，R）；

                   黃色對應V（Y）相（L2，S）；

                   綠色對應W（B）相（L3，T）。



五、操作說明把本儀表的測試表筆與被測電線相連接（不能直接用手捏?。梢允蔷€頭、

插座或者是相線的中間部分（在相線的中間部分測量時，需要將電線的絕緣層剝?nèi)?，裸?/span>

出里面的線芯才能測量，這時要特別注意安全，防止觸電，為了方便用戶使用，儀表附件

里配有專用的測試夾子，將測試夾插在表筆的金屬探頭上擰緊，就可以方便的夾在任何地

方進行測量了）。此時儀表將指示出開放相位的狀態和基于發光二極管（LED）和蜂鳴器

的相位的順序情況。
