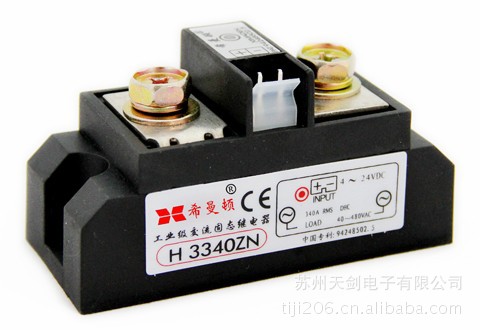

希曼頓H系列固態繼電器是電加熱的主流產品，其工作電流范圍60A～1000A。作為工業級固態繼電器的主力產品，被廣泛應用到熱處理、玻璃機械、橡膠機械、注塑機械等機械制造行業。希曼頓P型固態繼電器須搭配希曼頓移相電路板，如PAC03I、PAC30A等。
產品詳細描述
|
H系列Z型主要參數表 |
|||||
|
型 號 |
工作電流 |
工作電壓范圍 |
控制電壓 |
截至態漏電流 |
冷卻條件 |
|
H375ZF |
75A |
40～430V |
4～12V |
<8mA |
風冷 |
|
H275ZF |
75A |
40～280V |
4～12V |
<8mA |
風冷 |
|
H375ZK |
75A |
40～430V |
4～24V |
<8mA |
風冷 |
|
H275ZK |
75A |
40～280V |
4～24V |
<8mA |
風冷 |
|
H380ZF/H380ZK |
80A |
40～480V |
4～24V |
<10mA |
風冷 |
|
H3100ZF/H3100ZK |
100A |
40～480V |
4～24V |
<10mA |
風冷 |
|
H3120ZF |
120A |
40～480V |
4～24V |
<10mA |
風冷 |
|
H3150ZE |
150A |
40～480V |
4～24V |
<12mA |
風冷 |
|
H3200ZE |
200A |
40～480V |
4～24V |
<12mA |
風冷 |
|
H3220ZE |
220A |
40～480V |
4～24V |
<12mA |
風冷 |
|
H3250ZD |
250A |
40～480V |
4～24V |
<12mA |
風冷 |
|
H3300ZD |
300A |
40～480V |
4～24V |
<12mA |
風冷 |
|
H3340ZN |
340A |
40～480V |
4～24V |
<12mA |
風冷 |
|
H3400 |
400A |
30～450V |
4～12V |
<12mA |
風冷 |
|
H3450 |
450A |
30-450V |
4～12V |
<12mA |
風冷 |
|
H3500 |
500A |
30～450V |
4～12V |
<12mA |
風冷 |
|
H3800 |
800A |
30～450V |
4～12V |
<12mA |
風冷 |
|
H31000 |
1000A |
30～450V |
4～12V |
<12mA |
風冷 |
選型方法：
1、產品命名
希曼頓大部分固態繼電器的命名分為5個單元，每個單元都有自己的含義。如我們常見的H3200ZE來說，可以分成5個詞組單元，① H,② 3，③ 200，④ Z,⑤ E。下面我們來介紹每個單元所表示的意義。
①：H表示內部可控硅的安裝方式。其字母共有兩個，H和S。H 表示單硅反并聯形式，S表示雙向可控硅。
②：3表示工作電壓為380V AC或380V以下。其數字共包含兩種，2和3，2表示220V AC,3表示380V AC.
③：200表示兩個可控硅最大電流之和，即每個可控硅可允許通過最大電流為100A（H3200ZE是單硅反并聯模塊）。只要實際工作電流小于或等于100A,模塊就可以使用。其數值從3-500。
④：Z:固態繼電器工作方式。其字母共有兩個，Z和P。Z是零壓型，也就是通俗說的過零型固態繼電器，一般用于阻性負載；P型是隨機導通型，也有稱為調壓型或調相型。配合希曼頓PAC03I、PAC16P、PAC30A等控制板用來對阻性、感性及其他特殊負載控制。
⑤: E：表示產品封裝形式。其字母共有8種，分別是L,C,W,K,F,E,D,N，另外H3400Z/P和H3500Z/P尺寸是特殊形式，未做字母標示。L,C,W是小型固態繼電器即6A及以下固態繼電器的封裝，如需外形尺寸圖及管腳可以詢問本公司的銷售工程師。K型固態繼電器是從S308ZK到H3100ZK,即從8A到100A。其外形尺寸為63*48*26mm（L*W*H)安裝孔孔距為47.2mm,直徑5mm安裝孔。F型固態繼電器是從S325ZF到H3120ZF,即從25A到120A。其外型尺寸為92*21*36（L*W*H)，安裝孔距為80mm,直徑5mm安裝孔。E型固態繼電器是從H3150ZE到H3220ZE，即從150A到220A。其外形尺寸為92*24*44mm（L*W*H),直徑6mm安裝孔。D型從H3250ZD到H3300ZD,即從250A到300A。其外型尺寸為92*29.5*44mm（L*W*H),直徑6mm安裝孔。N型只有一種，即H33340ZN,即340A固態繼電器。其外形尺寸為92*39*48mm（L*W*H),直徑6mm安裝孔。
2、產品選型
目前我們常用的方式是單相和三相，選擇固態繼電器有兩個原則，1是適用性，2是偏大選擇。
單相用
使用固態繼電器最重要的是需要知道加熱器每一組的額定功率，根據公式P=U*I可以算出實際工作電流。普通電加熱設備可以按照實際工作電流的2倍選擇。比如說一套單相加熱器實際功率是10KW,阻性負載，工作電壓是220V，按照電流=功率÷電壓可得電流=10×1000÷220=45.45，這就是工作時的額定電流，再×2，=90.9A，根據適用性原則與之最接近的固態繼電器是H380ZF和H3100ZF,根據偏大性原則選用固態繼電器為H3100ZF。如果是感性負載或特殊負載，可根據實際情況再加倍使用，具體可咨詢本公司銷售工程師。
三相用
同上，需要告知加熱器每組的額定功率。然后通過經驗公式或者實際推算來確定三相中每相的工作電流。特殊負載須咨詢我司銷售工程師。
