（1）范圍
設備清單所述設備規格僅供參考，投標人應根據各自工藝要求配備；投標人提供的絮凝反應攪拌機為高效沉淀系統組成部分，投標人必須提供保證系統有效和安全運行所必需的全部附件。
（2）性能與結構
江蘇杜安環保根據配套混凝反應池池形，選擇合適的槳葉形式，核算攪拌機的功率。

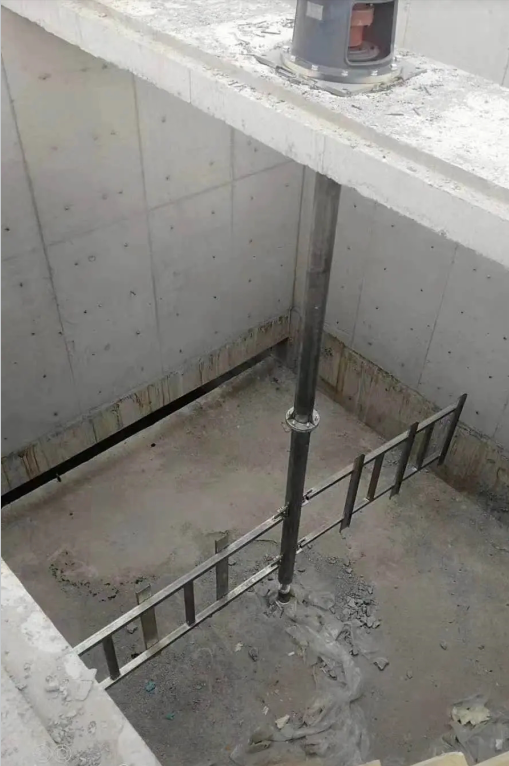

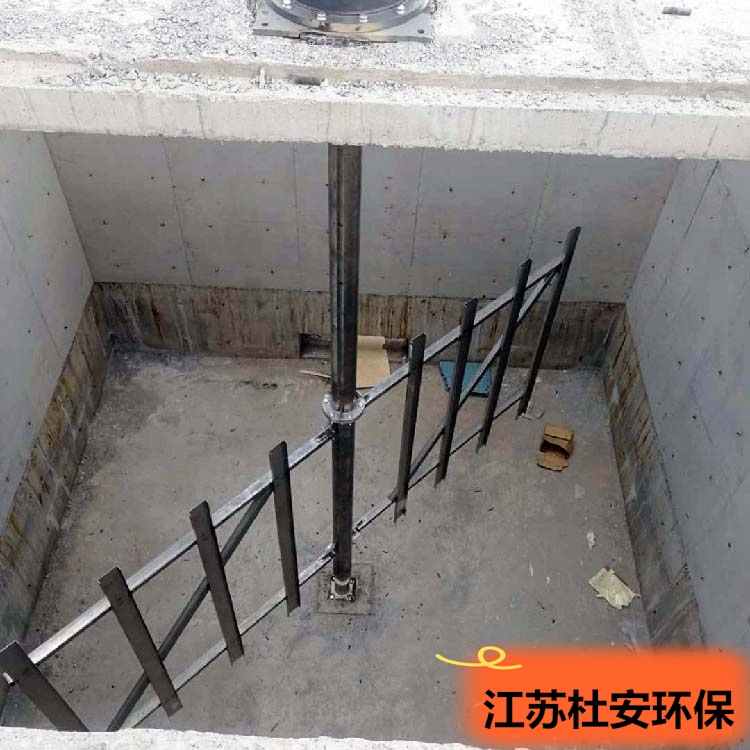

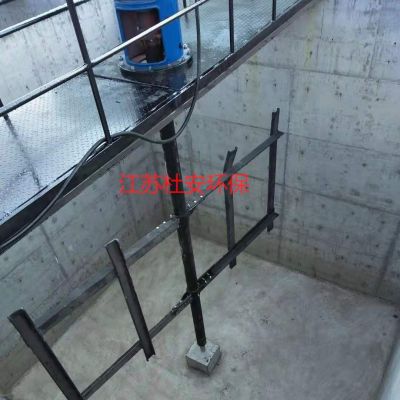

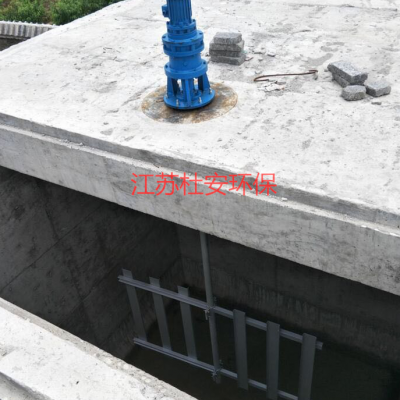

污泥均質池框式攪拌器專為載體絮凝反應池連續混合工藝而設計和制造，能在混合池內產生均勻的由下至上的流體運動形態。
污泥均質池框式攪拌器能在低速狀態下促使水中的膠體顆粒發生碰撞、吸附并逐漸結成一定大小的絮狀體，將聚合物與水和載體進行混合，以提高沉淀池固液分離效果。
根據攪拌容量和助凝劑種類選擇高效軸流型的葉輪結構形式，葉輪應對混合水有足夠的軸向提升力和絮凝反應效果，以達到最佳的絮凝效果。

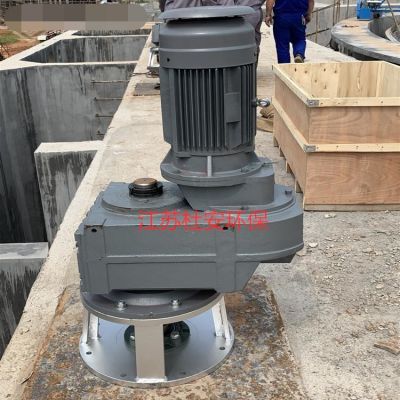

污泥均質池框式攪拌器的傳動裝置采用電機與減速機直聯的結構形式，電機適用于三相、380V、50Hz、防護等級為 IP55。減速裝置應設置合適的軸承組合，以適應在高速旋轉的同時承受由于葉輪攪拌時產生的所有徑向與軸向載荷。
（3）主要材料
— 槳葉 304不銹鋼或更優
— 傳動立軸 304不銹鋼或更優
— 螺栓、螺母、墊圈 304不銹鋼或更優
攪拌機性能數據表
|
序號 |
項 目 |
單位 |
絮凝反應池 |
備注 |
|
0 |
攪拌器型號 |
|
HNJXD-4000/2000 |
|
|
1 |
反應池 |
|
|
|
|
1.1 |
反應池尺寸 |
|
Ф6000×H4 |
|
|
1.2 |
反應池形狀 |
|
圓筒 |
|
|
1.3 |
反應池直徑 |
m |
Ф6000 |
|
|
1.4 |
反應池高度 |
m |
4 |
|
|
1.5 |
有效水深 |
m |
3.5 |
|
|
1.6 |
驅動類型 |
|
減速機 |
|
|
1.7 |
攪拌器位置 （距離底面高度） |
m |
0.4 |
|
|
2 |
功率 |
|
|
|
|
2.1 |
軸功率 |
kW |
|
|
|
2.2 |
電機功率 |
kW |
|
|
|
2.3 |
電機轉速 |
RPM |
960 |
|
|
2.4 |
軸轉速 |
[r/min] |
0-16 |
|
|
3 |
軸 |
|
|
|
|
3.1 |
軸直徑 |
mm |
159 |
|
|
3.2 |
軸長度 |
mm |
3500 |
|
|
3.3 |
軸材質 |
|
316L |
|
|
4 |
葉片 |
|
|
|
|
4.1 |
葉片厚度 |
mm |
>16 |
|
|
4.2 |
葉片數量 |
片 |
4 |
|
|
4.3 |
葉片直徑 |
mm |
1500、2000 |
上層槳葉直徑1.5m，距離池底1.5m； 下層槳葉直徑2m，距離池底0.8m。 |
|
4.4 |
葉片材質 |
|
316L |
|
|
5 |
密封 |
|
|
|
|
5.1 |
密封類型 |
|
骨架油封 |
|
|
5.2 |
密封材質 |
|
F46 |
|

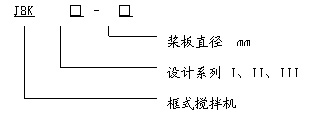

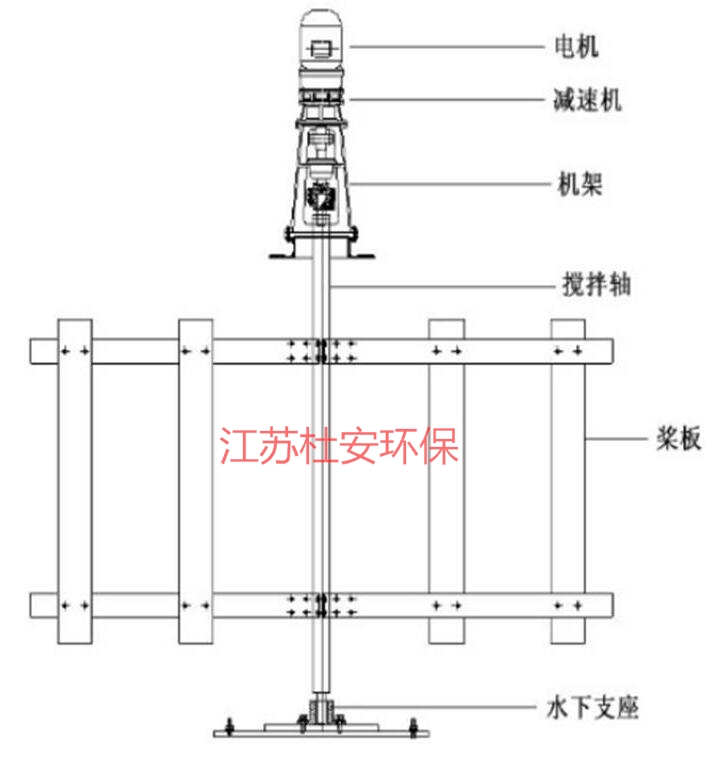

污泥均質池框式攪拌器JBK-1500包括：槳葉、軸、配套電機、傳動裝置、底座、螺栓、保護罩殼等。
污泥均質池框式攪拌器JBK-1500要求變頻控制，全自動連續運行，且滿足機組各種運行工況。
