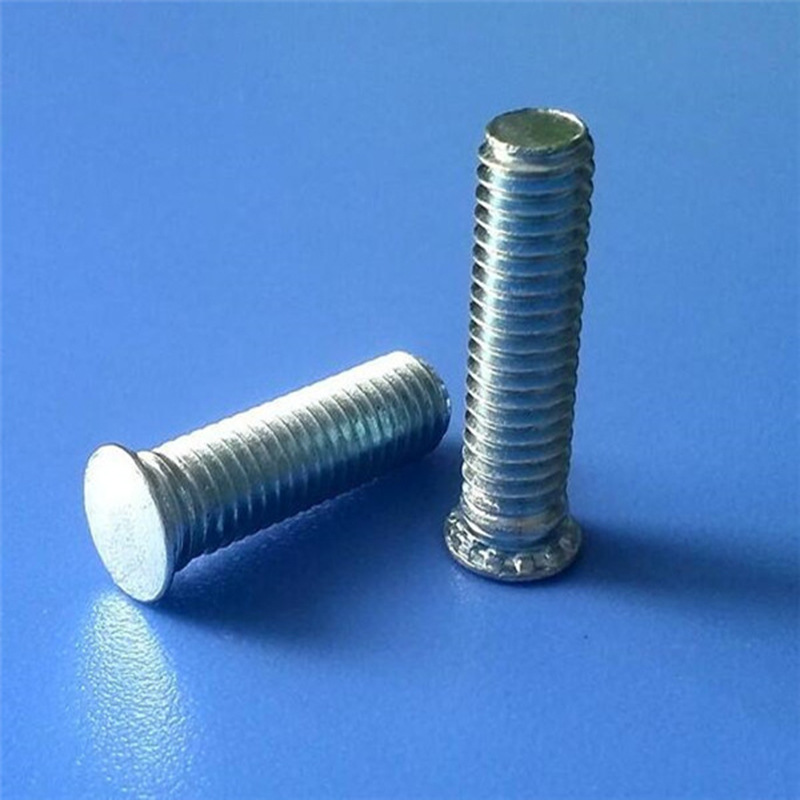

螺柱 螺釘 螺母
普通會員
產品尺寸
該緊固件用于銑削鉚接在盲孔內，能承受較大的負重。隱藏頭部使得即使面板從反面緊固也能使鉚接處保持光滑。 |
產品表述及編號內容 | |
| 型號 |
CFH C-M4-20 CH為型號(CH=短柄,CFH=長柄); C為代碼(A=鋁,C=不修鋼) |
|
| 螺紋編碼 | CFHC-M4-20 | |
| 長度編碼 | CFHC-M4-20 | |
| 產品材料及表面處理 | ||
| 材質 | 300系列不銹鋼 | |
| 表面處理 | 鈍化 | |
| 適應板材硬度 | HRB70以下 | |
| 螺紋 | ExternalANSI B1.1 2A /ANSI / ASMEB1.13M, 6g | |
所有尺寸單位為英寸
| 螺紋尺寸 | 類型 | 螺紋編碼 | 長度編碼“L”±0.4 | 板材最小厚度 | 安裝孔尺寸+.003 -.000 | 板孔最小深度 |
A 最大 |
E±.010 |
C 最大 |
孔中心與安裝板邊緣最小距離 | 連接零件最大孔 | ||||||
| 產品材質 | |||||||||||||||||
| 鋁材 | 不銹鋼 | ||||||||||||||||
| M3*0.5 | CHA | CHC | M3 | 6 | 8 | 10 | 12 | 16 | 20 | 1.6 | 4.37 | 1.1 | 1.1 | 5.21 | 4.35 | 4 | 3.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
| M4*0.7 | CHA | CHC | M4 | 8 | 10 | 12 | 16 | 20 | 25 | 1.6 | 7.37 | 1.1 | 1.1 | 8.33 | 7.35 | 5.6 | 4.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
| M5*0.8 | CHA | CHC | M5 | NA | 10 | 12 | 16 | 20 | 25 | 1.6 | 7.93 | 1.1 | 1.1 | 8.89 | 7.9 | 6.4 | 5.6 |
| CFHA | CFHC | 2.4 | 1.91 | 1.91 | |||||||||||||
產品與板的鉚接
產品的性能數椐
| 產品類型 | 螺紋編碼 |
扭出力 (N.m) |
安裝板材質 | |||
| 冷軋鋼 | 5052-H34鋁合金 | |||||
|
安裝力 (KN) |
推出力 (N) |
安裝力 (KN) |
推出力 (N) |
|||
| CHC | M3 | 0.5 | 8 | 1065 | 6.2 | 575 |
| M4 | 2 | 17.8 | 1200 | 12.5 | 800 | |
| M5 | 3.6 | 22.2 | 1290 | 17.8 | 930 | |
| CFHC | M3 | 0.5 | 8.9 | 1065 | 6.7 | 890 |
| M4 | 2 | 14.7 | 1955 | 13.3 | 1375 | |
| M5 | 3.6 | 17.8 | 3020 | 15.6 | 1600 | |
| CHA | M3 | 0.3 | 6.2 | 555 | ||
| M4 | 1.2 | 12.5 | 645 | |||
| M5 | 2.16 | 17.8 | 755 | |||
| CFHA | M3 | 0.3 | 6.7 | 845 | ||
| M4 | 1.2 | 13.3 | 1065 | |||
| M5 | 2.16 | 15.6 | 1330 | |||
其它需要考慮的因素
無論是手動安裝還是自動安裝CH系列產品，為了達到較佳安裝效果，我們建議您使用安裝機。有安裝機需求，請聯系我們。
|
C-412-220 小型機身（并可加配移動底座） |
 |
| C-618PLUS-H HAEGER的本地化機型，最具競爭優勢,手動壓接，適用中型工件和小批量壓接 ▲6 噸 (54kN) 沖壓載荷，18英寸 (457mm)喉深 ▲可靠性強，性能高，全液壓驅動 ▲在原來618的基礎上提高了15%的壓接速度 ▲含Haeger 的專利安全系統 ▲全液壓驅動 ▲因基材的不同可設置不同的駐留載荷時間 ▲可在任何行程點施加工作壓力 |
 |
