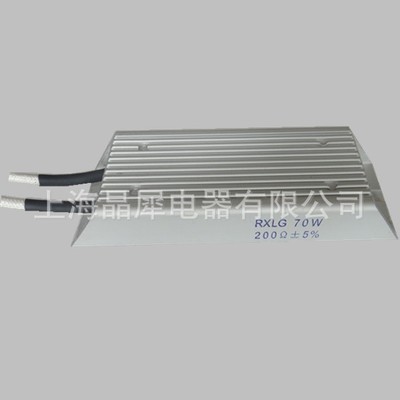

RXLG鋁合金電阻
一、產品介紹
RXLG系列鋁合金電阻器其耐氣侯性，耐振動，安全性，優于傳統瓷骨架電阻器。廣泛應用于電源，變頻器，伺服系統等高要求的電氣回路中，并能夠用于惡劣的工控環境。易緊密安裝，易附加散熱器。外形美觀，是電力電子理想的配套產品。
二、型號定義
三、產品特點
額定功率范圍:60W~2000W
工作電壓范圍:≤2KV
額定阻值范圍:1R-100KR
耐壓范圍:AC3.5KV/1min 50Hz
IP等級:IP44
載流體材料:0Cr25AL5/Ni80Cr20
優點:較惡劣工作環境
缺點:工作電壓不是很高
四、外型結構：
五、主要尺寸
|
型號 |
功率 (W) |
尺寸 |
接線 端子
|
配線 (mm2) |
引線 長度 |
安裝 螺絲 |
重量 (kg) |
||||
|
L1 |
L |
W1 |
W |
H |
|||||||
|
RXLG |
60 |
115 |
100 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.17 |
|
80 |
140 |
125 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.2 |
|
|
100 |
165 |
150 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.24 |
|
|
120 |
184 |
169 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.28 |
|
|
150 |
215 |
200 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.32 |
|
|
200 |
167 |
152 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
0.46 |
|
|
300 |
215 |
200 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
0.62 |
|
|
400 |
268 |
253 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
0.8 |
|
|
500 |
335 |
320 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
1 |
|
|
600 |
335 |
320 |
61 |
40 |
59 |
M6 |
導片 |
34 |
M5 |
1.8 |
|
|
800 |
400 |
385 |
61 |
40 |
59 |
M6 |
導片 |
34 |
M5 |
2.2 |
|
|
1000 |
400 |
385 |
50 |
30 |
108 |
M6 |
導片 |
34 |
M5 |
3.6 |
|
|
1200 |
450 |
435 |
50 |
30 |
108 |
M6 |
導片 |
34 |
M5 |
4 |
|
|
1500 |
495 |
480 |
50 |
30 |
108 |
M6 |
導片 |
34 |
M5 |
4.5 |
|
|
2000 |
650 |
635 |
50 |
30 |
108 |
M6 |
導片 |
34 |
M5 |
5.8 |
|
六、電氣、機械、環境特性：
|
|
項目 |
測試方法及檢驗標準 |
試驗標準 |
|
電 氣特性 |
使用溫度范圍 |
-40°C-200°C |
|
|
電阻值 |
標準值±5% |
GB5729.4.5 |
|
|
短時間過載 |
施加10倍額定負載5秒后無異樣，電阻值變化在±2%+0.05Ω |
GB5729.4.13 |
|
|
絕緣電阻 |
端子和支架間施加DC1000V 60S絕緣電阻100M ΩC以上 |
GB5729.4.6 |
|
|
耐電壓 |
端子和支架間施加AC3500V 50Hz/1min后無異樣，電阻的變化率為±1%+0.05Ω |
GB5729.4.7 |
|
|
機械特性 |
端子強度 |
施加端子引出方向靜載荷4.5Kg 10S無變形 |
GB5729.4.16 |
|
耐振性 |
10-55Hz振幅1.5mm，XYZ三方向各2h,無接觸不良，阻值變化在±1%+0.05Ω內 |
GB5729.4.22 |
|
|
環境特性 |
耐熱性 |
350°C的恒溫箱內，2h后無損傷、接觸不良，阻值為±2%+0.05Ω |
GB5729.4.23 |
|
低溫沖擊 |
施加額定負載后，放-40°C的環境中放置15min,無斷裂，變形，阻值為±2%+0.05Ω |
GB5729.4.23 |
|
|
耐濕加載壽命 |
40°C 90-95RH環境中，施加相當額定負載1/10的直流電壓1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±3%+0.05Ω內 |
GB5729.4.24 |
|
|
加載壽命 |
正常環境下施加額定負載，1.5h加載，0.5h切斷，共500h后外觀、端子無異常，電阻變化率在±5%+0.05Ω內 |
GB5729.4.13 |
