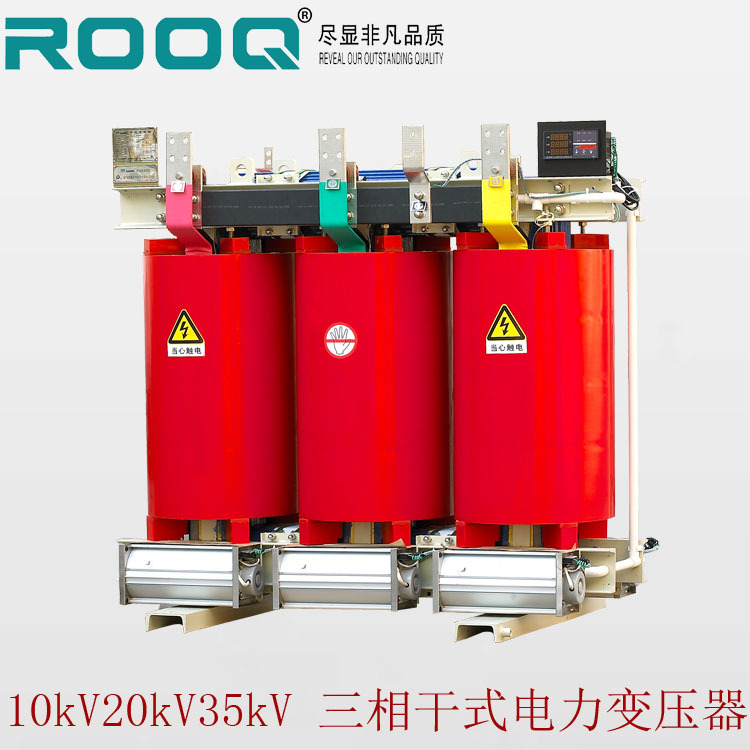

♦概述
     SC(ZB)系列10KV級環氧樹脂澆注干式變壓器主要應用于輸配電系統中，作為輸電和配電設備之用。該系
列產品具有低損耗、低噪音、低溫升、高可靠性以及環保、阻燃、防爆、免維護等特點，各項性能指標
均達到國內同類產品的先進水平?？蓮V泛用于高層建筑、商業中心、地鐵、機場、車站、工礦企業、鉆
井平臺、采油平臺等場所，也可和開關柜組合成箱式變電站。

♦使用環境條件
1、周圍空氣溫度：上限+40℃，下限-30℃；
2、海拔高度：≤1000m（*注：海拔高度超過1000m，訂貨時詳細說明）；
3、風壓:不超過700Pa(相當于風速34m/s)；
4、地震烈度：不超過8度；
5、污穢等級：IV級；
6、最大日溫差：不超過25℃；
7、安裝場所應無易燃物質、爆炸危險、化學腐蝕及劇烈震動；
8、裝置種類：戶內式。

♦產品執行標準
GB1094.11-2007     《干式電力變壓器》
GB/T10228-2008     《干式電力變壓器技術參數和要求》
GBT17211-1998      《干式電力變壓器負載導則》
GB1094.3-2003      《電力變壓器》
GB/T1094.10-2003 《電力變壓器》
JB/T56009-1998     《干式電力變壓器產品質量分等》
JB/T10088-2004     《6kV-500kV電力變壓器聲級》

♦主要特點
安全，防火，無污染，可直接運行于負荷中心；
機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長；
低損耗，低噪音，節能效果明顯；
散熱性能好，超銘牌運行能力強，強迫風冷時可提高容量運行；
防潮性能好，適應高溫度和其他惡劣環境中運行；
具有環保、阻燃、防爆、免維護等特點；
體積小，重量輕。

♦型號意義

♦結構特點
     環氧樹脂澆注干式變壓器低壓線圈為箔式繞組結構，采用優質進口銅箔或者鋁箔繞制，高壓線圈為“梯形”分段
層式結構，真空環氧澆注成型，層間電壓低，具有很強的承受過電壓能力。
鐵芯采用進口優質冷軋晶粒取向硅鋼片，在全自動鐵芯剪切線上加工而成，采用45°全斜
接縫結構，芯柱采用特殊的綁扎工藝，鐵芯表面涂刷專用防銹漆，能防潮，防銹并可有效降低噪音。

♦F級絕緣高壓線圈
     線圈全部采用F級絕緣的半硬漆包線作為導體，其膨脹系數與銅導體相近具有良好的抗沖擊、抗溫度變
化、抗裂性及良好的散熱性能，溫升低。玻璃纖維和環氧樹脂所有組成成分都具有自熄性，不會持續燃
燒，也不會產生有毒氣體和污染環境。

♦H級絕緣高壓線圈
     采用NOMEX紙包扁銅線繞制，用機械強度高，散熱條件好的連續式結構，并經VPI真空加壓設備多次浸漬
特殊配方的H級絕緣漆，多長烘培固化而成。

♦低壓線圈
     低壓線圈以箔繞為主，且內部焊接在繞線機上采用氬氣保護焊接，精度高，焊接電阻小，無外部焊接過
程，繞組層間采用德國DMD絕緣材料，繞制完畢后端部用環氧樹脂密封固化，不僅解決了線圈匝間不平
衡問題，同時散熱效果也有改善，提高了變壓器抗短路能力。

♦保護外殼和出線母排
     可根據用戶要求配置普通鋼板、不銹鋼、鋁合金材質及特殊環境下的保護外殼。例如：IP20 IP23等防
護等級的。

♦溫控和風冷系統
     變壓器溫控保護裝置采用PTC非線性電阻和PT100線性電阻雙傳感原理，LED溫度顯示，具有溫度設定、
保存最高溫度值、自動發出警報跳閘信號、自動、手動啟停風機的功能，也可根據用戶具體要求配置不
同要求的溫控裝置。

♦主要特點
局部放電值低
耐雷電沖擊能力強
抗短路能力強
抗干裂性能好
過負載能力強
阻燃特性好
噪聲低
損耗低

♦技術參數

♦訂貨須知
1、產品型號
2、額定容量(kVA)，三繞組變壓器高、中、低壓繞組容量比(％)
3、高壓額定電壓(kV)，調壓方式，級數及分接電壓百分比(％)
4、中壓額定電壓(kV)，調壓方式，級數及分接電壓百分比(％)
5、低壓額定電壓(kV)
6、短路阻抗(％)
7、聯結組標號
8、冷卻方式
9、特殊要求：如環境溫度、海拔高度、相數、頻率、有載分接開關、絕緣水平、環境要求。
