訂貨號	20205033	加工定制	是	貨號	254328
類別	擺線針輪減速機	齒輪類型	擺線針輪減速機	安裝形式	立式
布局形式	三環式	齒面硬度	硬齒面	用途	減速機
品牌	NBGY/耐寶國宇	型號	XW9-11	輸入轉速	1500（rpm）
額定功率	0.55（kw）	輸出轉速范圍	1-500（rpm）	許用扭矩	50-50000（N.m）
使用范圍	傳動機械	級數	三級	減速比	500
是否跨境出口專供貨源	否

一、X系列擺線針輪減速機應用

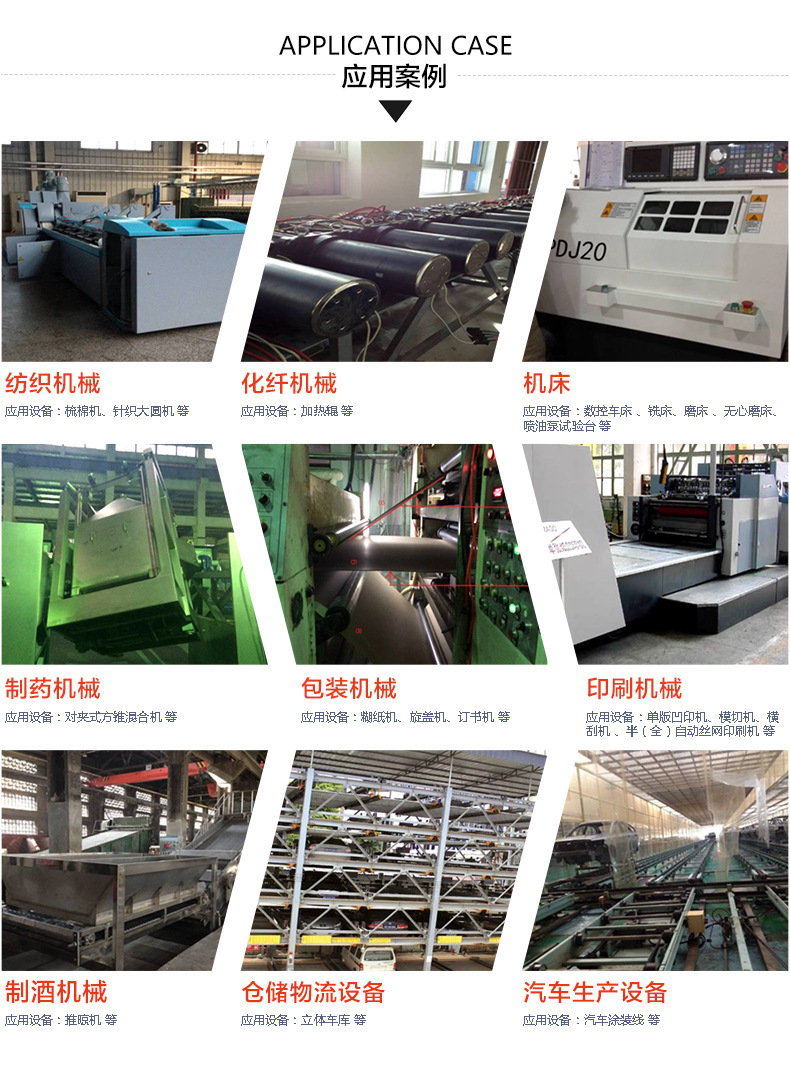

是一種應用行星傳動減速機原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

二、X系列擺線針輪減速機原理
擺線針輪減速機質量優良、性能可靠、規格齊全、價格合理優質產品。
擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）?！　　?/span>
當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

三、X系列擺線針輪減速機主要特點
1.高速比和高效率
高級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
2.結構緊湊體積小
由于采用了行星傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。
3.運轉平穩噪聲低
擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。
4.使用可靠、壽命長
因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
設計合理，維修方便，容易分解安裝，最小零件個數以及簡單的潤滑，使擺線針輪減速機深受用戶的信賴。

五、X系列擺線針輪減速機速比(簡稱"傳動比")
一級減速的減速比有：9、11、17、21、23、25、29、35、43、47、59、71、87。
兩級減速的減速比有：99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1849、2065、2537、3045、3481、5133。
