產地	CN	是否進口	否	加工定制	是
品牌	其他	型號	定制	類型	測頭
是否跨境出口專供貨源	否

帶表塞規選型指南

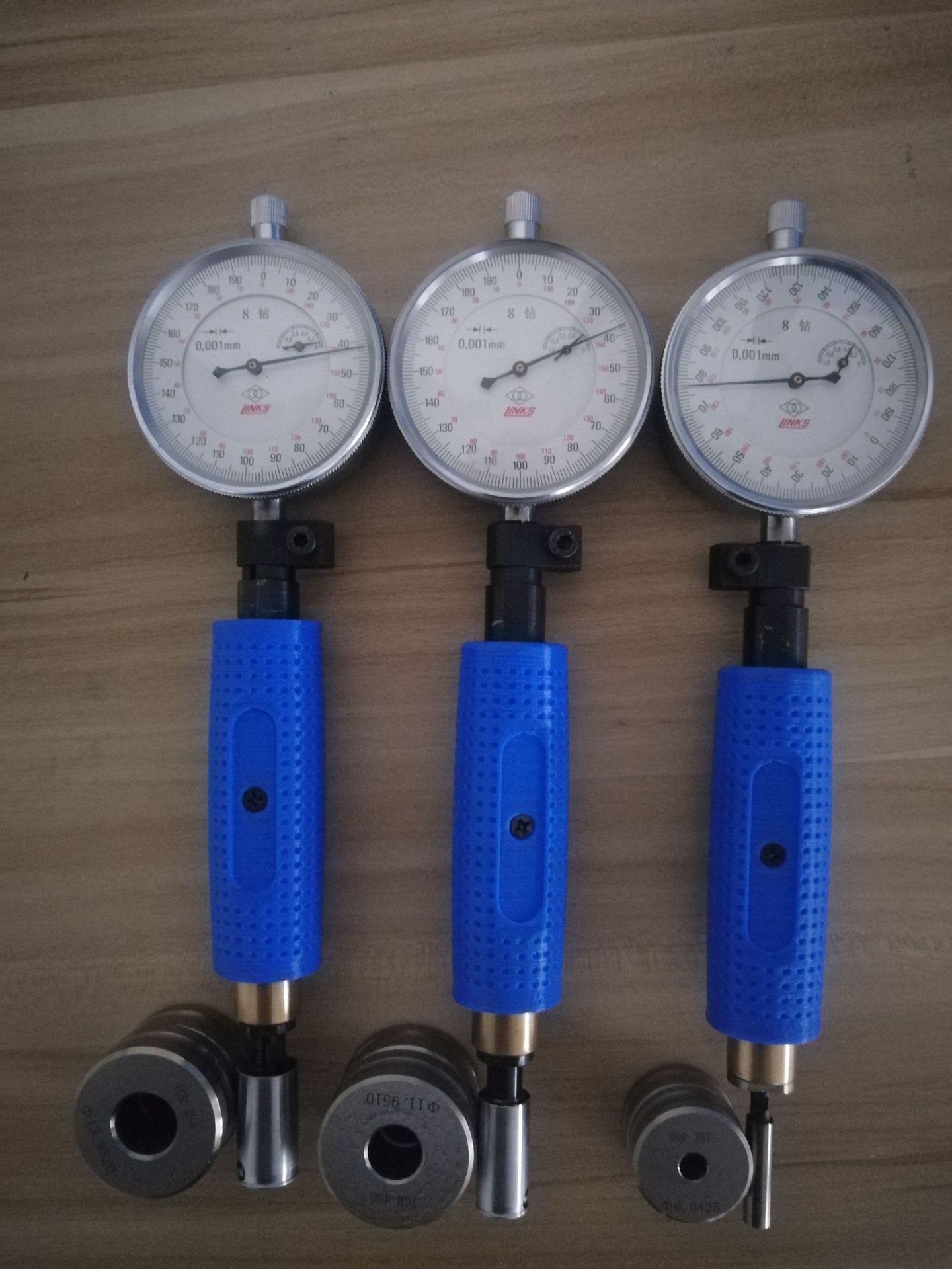

帶表OD塞規 undefined

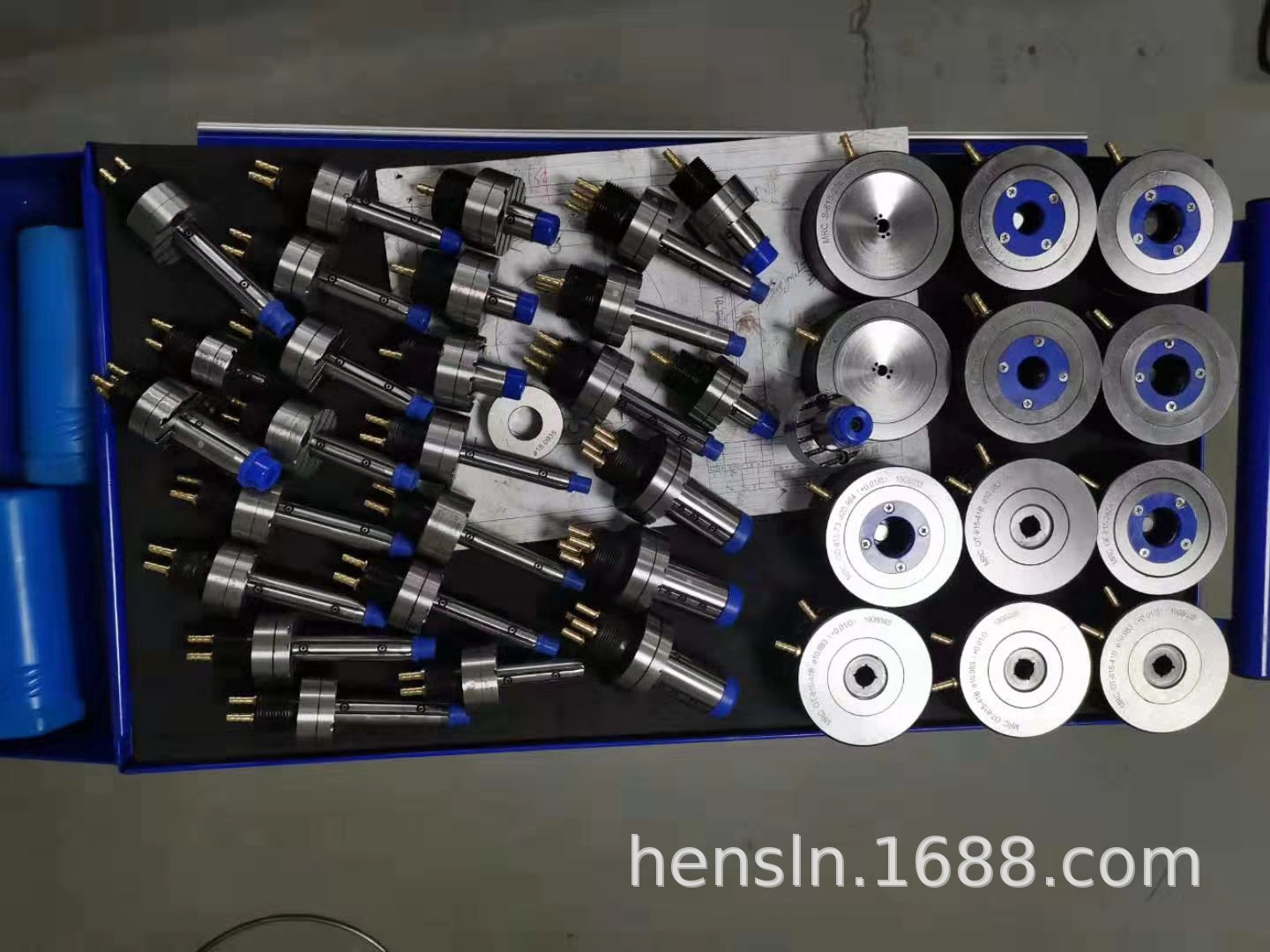

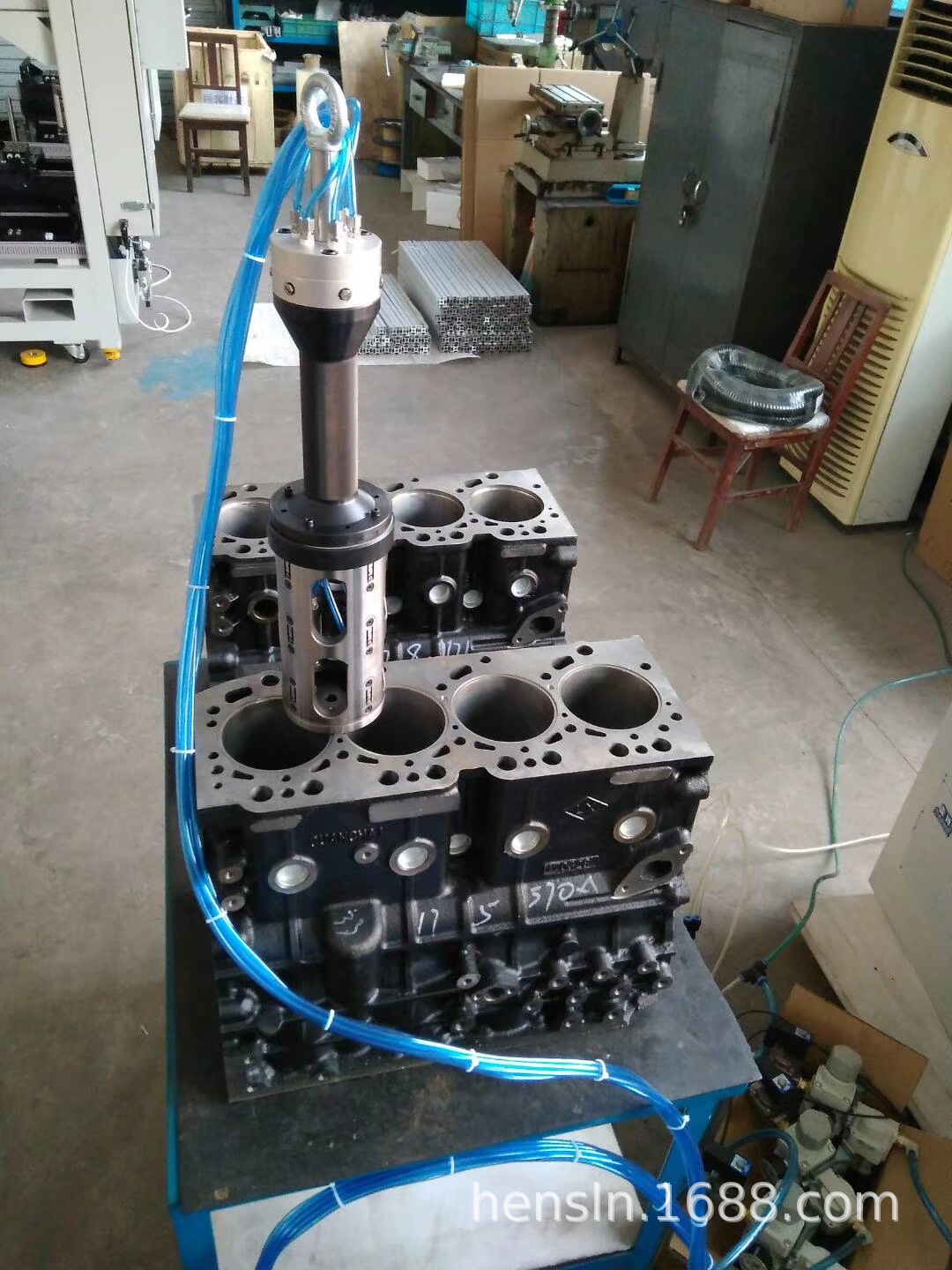

帶表塞規 電子塞規 智能OD塞規 氣動測頭

一、帶表塞規簡介

帶表塞規主要用于大批量生產中的孔徑測量。優點是：1、自動定中心，簡單易用，對操作者要求低,檢測結果沒有人為誤差。2、沒有電線，氣管等，現場移動方便。3、線性好，精度高,重復性可達1um。

標準帶表塞規可測量直徑范圍為：7＜D≤270。超出范圍的需要非標訂做，交貨期及價格，依據加工難度確定。

每支帶表塞規的最大測量范圍:S6型、D6型和FB型的塞規頭為150um，S10型、D10型的塞規頭為200um。

undefined

二、帶表塞規的組成

帶表塞規由四部分組成：顯示部、手柄、塞規頭、校對環規。

由于客戶需求不同，需要按四部分分別報價。

三、帶表塞規各組成部分介紹及報價

1、顯示部

顯示部有三種形式：筆式傳感器、指針式(度盤式)量表或數顯式量表。

標配數顯式量表為：國產數顯千分表，測量范圍為12.7mm分辨率0.001mm,可現貨供應。

其他各種量表，只要裝夾尺寸為Φ8H8，皆可使用，可由用戶自行選擇購買，我公司免費為其安裝調試。

配筆式傳感器時，手柄必須選用EH-V型手柄，并且需要配備用于筆式傳感器顯示部分的電箱，電子柱，電腦等，最好配備上、下限兩個環規。不同廠家的筆式傳感器顯示部分不同，詳見各廠家筆式傳感器的介紹。

2、手柄

手柄共六款型號：

MH6-51型（鋼質簡易小手柄）、MH6-150型(不帶表罩)、MH6-150-P型(帶表罩)手柄，用于連接6型(包括S6型，D6型和FB6型)塞規頭(具體選哪一種由客戶喜好確定)。尺寸詳見樣本1-6頁。

MH10-150型(不帶表罩)、MH10-150-P型(帶表罩)手柄，用于連接10型(包括S10型，D10型和FB10型)塞規頭（具體選哪一種由客戶喜好確定）。尺寸詳見樣本1-6頁。

EH-V型(電子塞規形式手柄)，用于安裝筆式傳感器使用。尺寸詳見樣本1-7頁

3、塞規頭

塞規頭共三種型式：S型、FB型、D型。塞規頭的規格為：被測孔徑的名義尺寸加下偏差。如被測尺寸為：Φ30（+0.01/-0.005），則塞規頭規格為：Φ29.995

S型：尺寸詳見樣本1-3頁，為標準型，只要孔的有效深度比塞規頭測子到端面距離大于2mm，就可使用。

FB型：尺寸詳見樣本1-5頁，為淺盲孔型，主要用于淺盲孔內徑的測量。只要孔有效深度比塞規頭測子到端面距離大于2mm，就可使用。

D型：尺寸詳見樣本1-4頁，為通孔型，主要用于有效深度比較大的通孔的內徑測量,需要非標訂做。

undefined

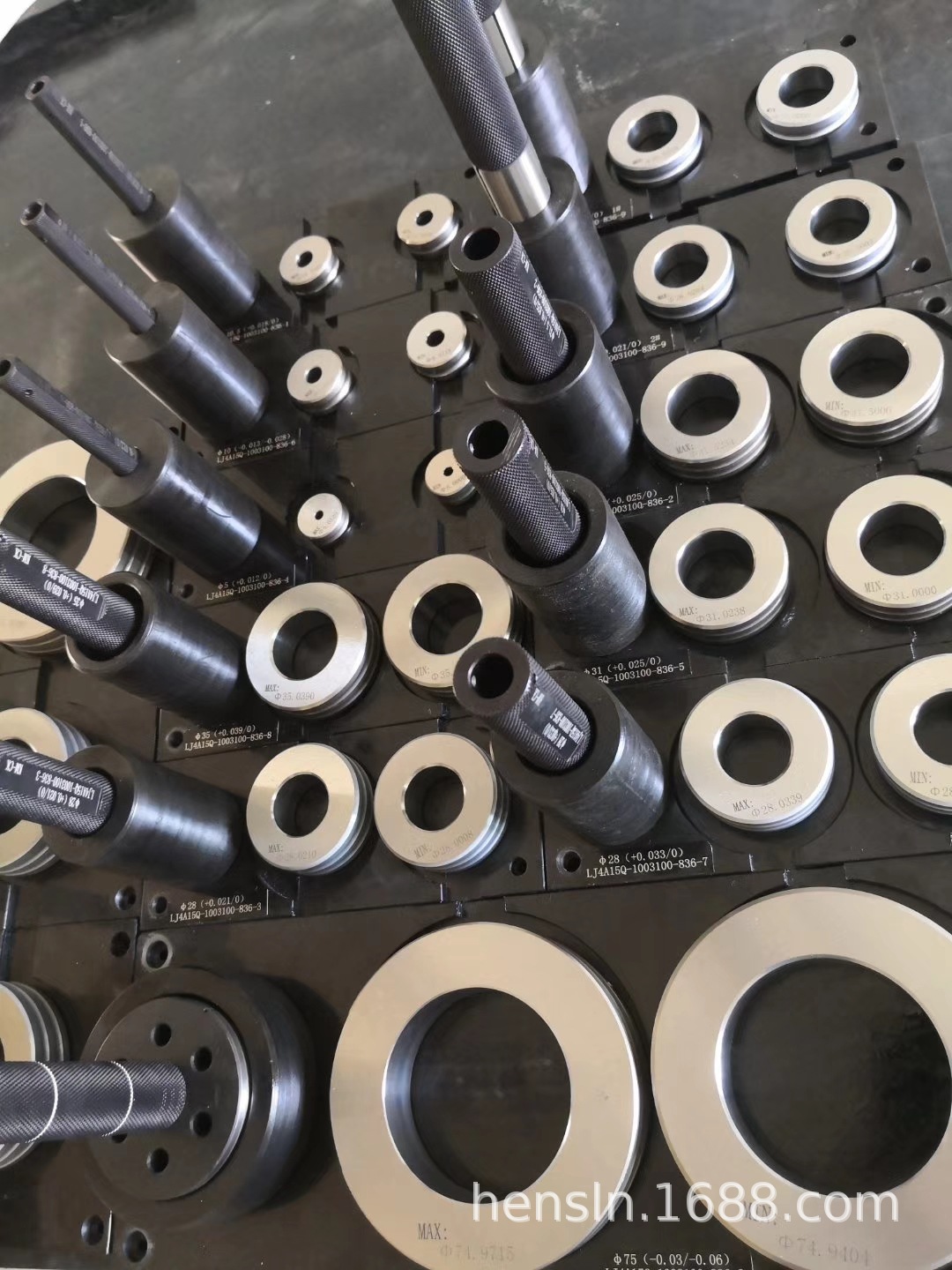

4、校對環規

校對環規的型號為QSN-B/C/D型，尺寸詳見樣本3-8頁中校對環規（光滑）部分。由于B/C/D型只與外形有關，和客戶需求無關。所以在訂貨或報價時可以省略，只標明QSN型即可。

環規的規格也由被測孔徑的名義尺寸和偏差值決定。一般來說，取下限環規，規格為被測孔徑的名義尺寸加下偏差。如被測尺寸為：Φ30（+0.01/-0.005），則環規規格為：Φ29.995。對于客戶對環規有特殊要求的，按客戶要求執行。
