聯系人:俞映維女士
聯系電話: 詳詢客服

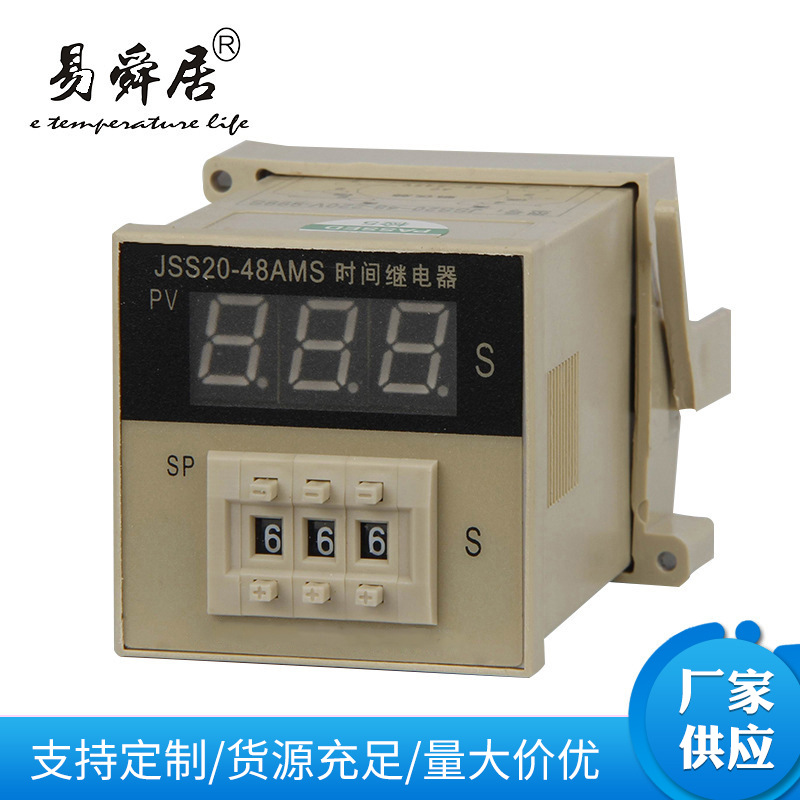

undefined 17021343099_1360474394

JSS20-48系列數顯時間繼電器屬于通電延時型，是近年發展起來的新一代控制儀，它采用八位微電腦為核心芯片，四位數碼管顯示，適用于交流60HZ，工作電壓220V的控制電路中作延時元件，按預定時間接通或分?jǐn)嚯娐贰?img class="desc-img-loaded" src="http://m.haocaigui.cn/file/upload/202211/17/110729191.jpg" data-lazyload-src="http://m.haocaigui.cn/file/upload/202211/17/110729191.jpg" alt="17021343099_1360474394" height="790" width="790" style="box-sizing: border-box; text-size-adjust: 100%; -webkit-tap-highlight-color: transparent; margin: 0px; padding: 0px; outline: none; border: 0px; vertical-align: middle; max-width: 790px;" />

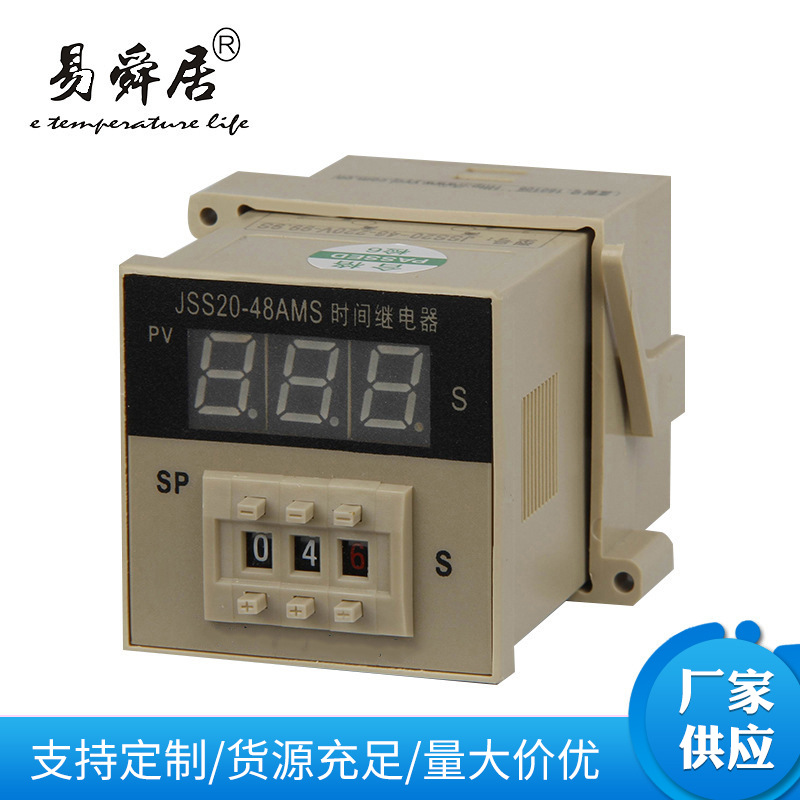

17021313854_1360474394

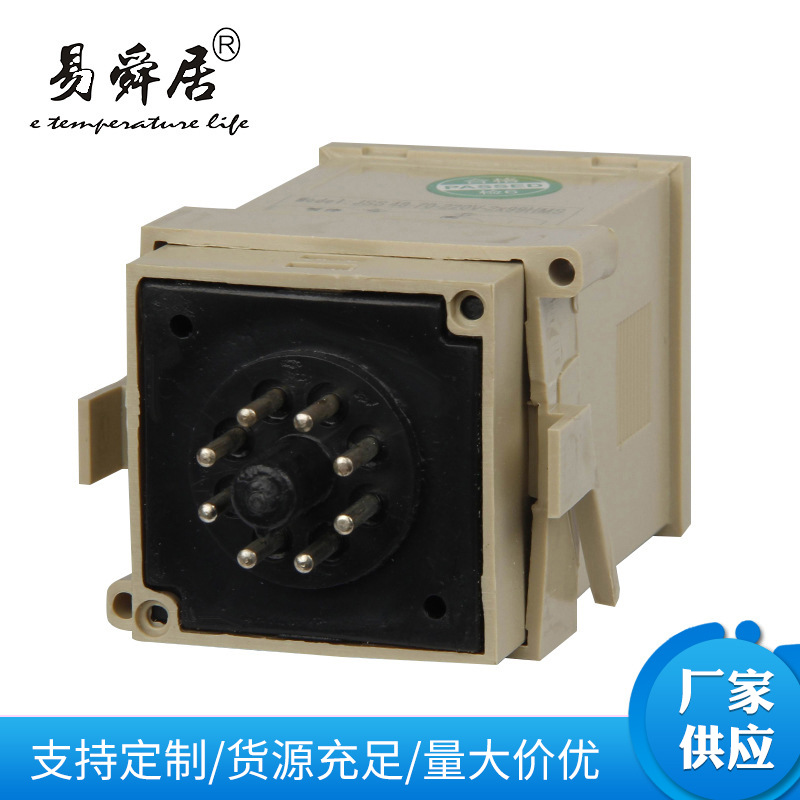

16296239563_1360474394

undefined

JSS20-48系列數顯時間繼電器使用說明

一、性能指標

1、顯示方式：四位LED數碼管直接顯示控制時間；

2、分辨力： 1S、1M、1H；

3、控制范圍：1S～99H×2；

4、設定方式：秒（S）、分（M）、小時（H）可由拔碼任意設定；

4、工作電源：AC85～242V 50/60HZ

5、功耗：﹤3W

6、輸出觸點容量：交流220V 5A（阻性負載）

7、工作環境：溫度0～50℃，濕度﹤85%RH的無腐蝕性氣體場合。

二、安裝

儀表安裝只需在安裝屏上按開孔尺寸開一孔后，把儀表塞入孔內，把附來的安裝架卡緊安裝屏即可。

外形尺寸：48×48×125 開孔：45×45

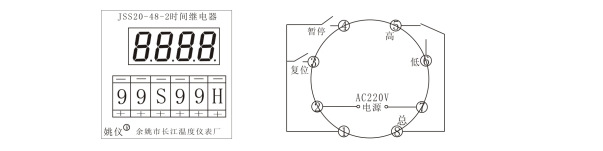

三、面板及接線


四、使用方法

1、因繼電器具有記憶功能，需通電前預置好延時時間，通電后預置的時間無效，繼電器重復啟動間隔時間應≥0.5秒。

2、把拔碼開關及時間段開關設置好，接通電源，此時顯示并開始計時，到預置時間，延時觸點轉換，實現定時控制。

3、通電后左側兩位數碼管開始計時，繼電器‘總’、‘低’吸合，‘總’、‘高’斷開；直至左側計時時間到后繼電器‘總’、‘低’斷開，‘總’、‘高’吸合，此時右側兩位數碼管開始計時，直至右側計時時間到后繼電器‘總’、‘低’吸合，‘總’、‘高’斷開，同時左側數碼管開始計時，如此往復循環控制。

4、復位功能：在任意時刻接通復位端子，繼電器恢復到初始狀態。

5、暫停功能：在計時過程中接通暫停端子，計時停止，且顯示此刻時間，并出現提示符“P”，斷開后繼續計時，得用此功能可作累時器用。

6、在強電環境且復位與暫停端接通線較長時，請使用屏蔽導線。

7、復位與暫停端子切勿輸入電壓，以免損壞產品。
