主營: 減速/變速機 工程機械配件 機械用電動機
普通會員
產品價格￥6800.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量50 臺
發貨期限自買家付款之日起 7 天內發貨
瀏覽次數317
企業旺鋪http://m.haocaigui.cn/index.php?homepage=13922322170a
更新日期2023-08-04 09:29
品牌： |
未填 |
所在地： |
廣東 佛山市 |
起訂： |
≥1 臺 |
供貨總量： |
50 臺 |
有效期至： |
長期有效 |
一，前言
“海浪”牌行星擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線嚙合的新穎傳動機械，廣泛應用于紡織印染，輕工食品，冶金礦山，石油化工，起重運輸及工程機械等領域中的驅動和減速裝置。

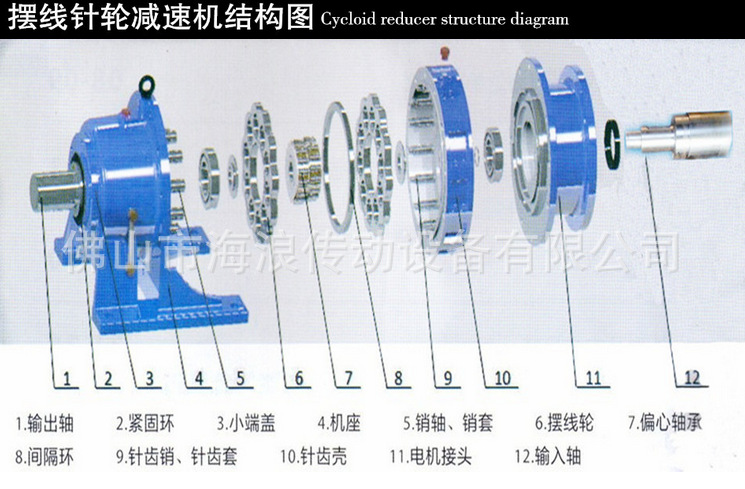

二，結構原理
行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分，減速部分和輸出部分。
在輸入軸上裝有一個錯位180°的雙偏心套，在該偏心套上裝有兩個滾珠軸承，形式H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合的減速機構（為了減少摩擦，在速比小的減速機中，針齒上裝有針齒套）。
當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套也轉動一周，擺線輪在反方向轉過一個齒差從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸傳遞給輸出軸，從而得到較低的輸出轉速。
三，特點
1，高速比和高傳動效率
單級傳動就可得到1:87的減速比，效率在百分之90以上。如果采用多級傳動，減速比會更大。
2，結構緊湊，體積小
由于采用了行星傳動原理，輸入軸和輸出軸在同一條直線上，所以結構緊湊，體積小。
3，運動平穩，噪音低
擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使噪音和振動都被限制在最小程度。
4，使用可靠，壽命長
因主要零件采用了軸承鋼制造，因此機械性能好，再加上采用了滾動摩擦，所以經久耐用，壽命長。
5，過載能力強，耐沖擊，慣性力矩小。適用于啟動頻繁和正反轉的場合。
四，型號示例
BWD7-23-30
B----表示B系列擺線針輪減速機(X----表示X系列擺線針輪減速機)
W----臥式（L---立式）
D----帶普通電機（Y----表示直聯電機，N---制動電機，T----調速電機。不帶表示雙軸型）
23----減速機（傳動比）(速比系列：9,11,17,23,39,35,43,59,71,87)
30----電機功率（KW）
