商品描述

銷售客服聯系方式：

羅小姐：13527723756

黃先生：13922729530

如需技術咨詢或產品參數尺寸等，可隨時聯系我司業務人員。

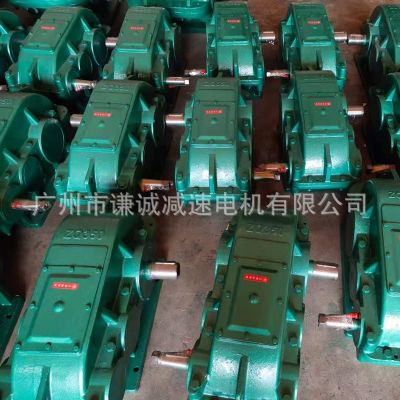

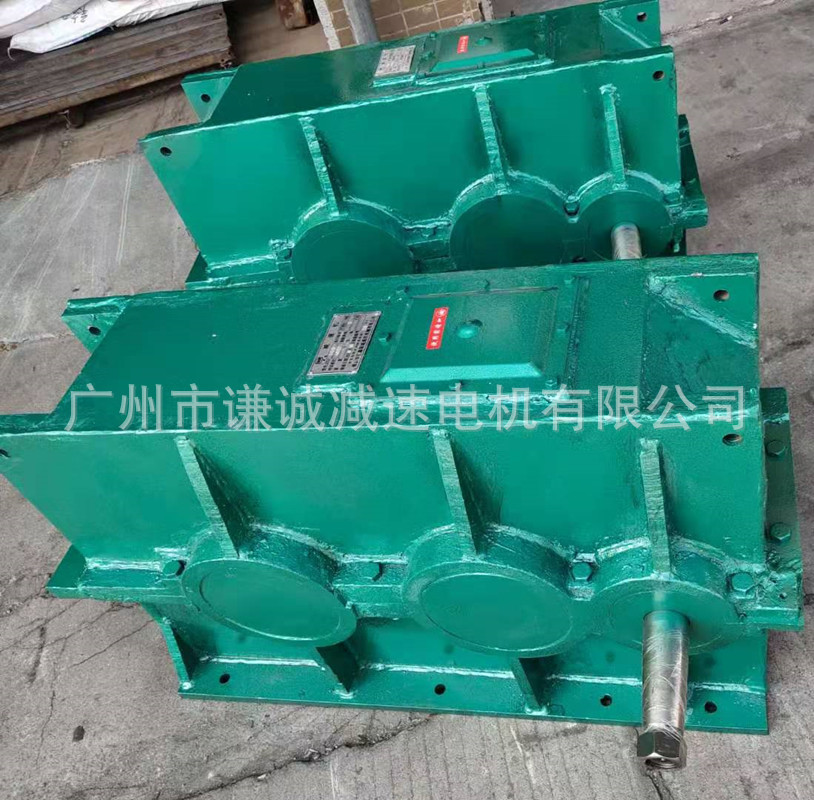

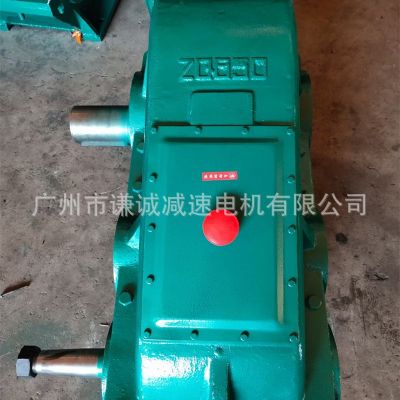

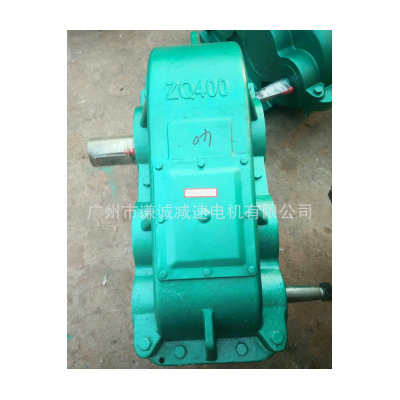

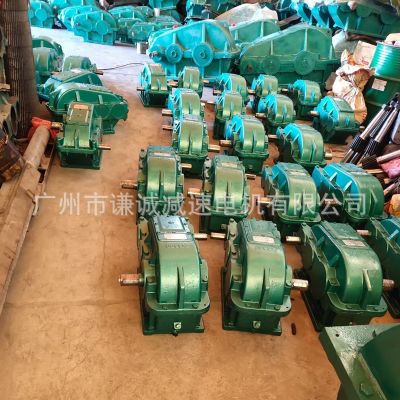

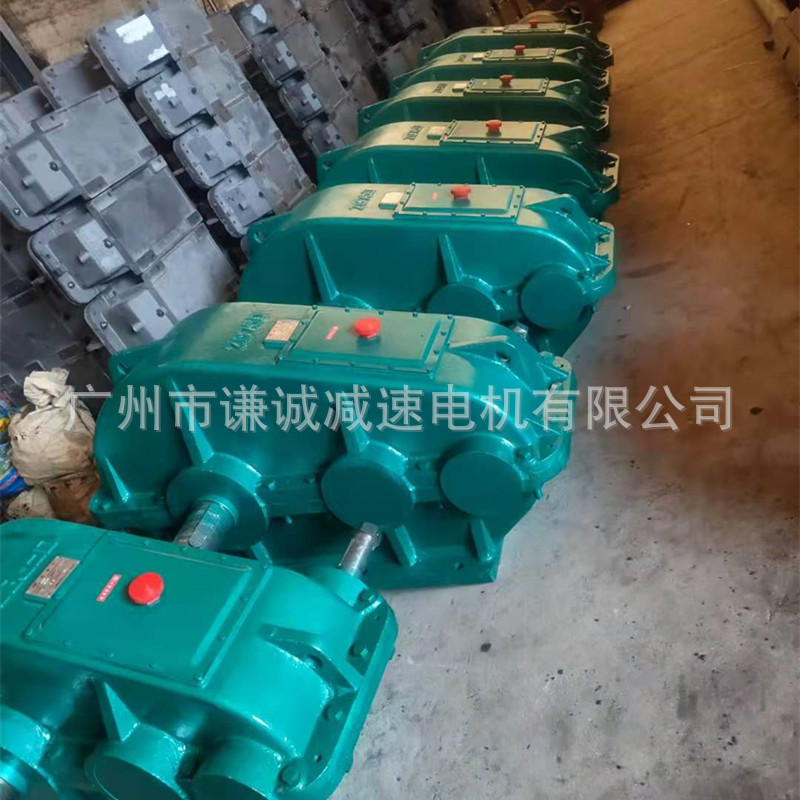

產品實拍

undefined

JZQ圓柱齒輪減速器應用說明

Jzq減速機主要用于起重機械，也可用在礦山機械，化工，輕工等通用設備上，同類型的起重機減速機主要應用于起重行業，其適用條件如下：

Jzq減速機使用條件說明
  1、減速機齒輪傳動圓周速度不大于4米/秒；
  2、減速機高速軸的轉速不大于1500轉/分；
  3、減速機用于正反兩向運轉；

4、減速機工作環境溫度為-40℃到+40℃

Jzq圓柱齒輪減速機型號標記
JZQ-500-20-II-Z
(1) ZQ代表減速機型號
(2) 500表示總中心距
(3) 20為公稱傳動比
(4) II表示裝配形式為II裝，其他裝配形式見：zq減速機的安裝尺寸
(5) Z表示ZQ系列減速機的出軸是圓柱型軸端，此外還有十字塊軸端（代號為F）、齒輪型軸端（代號為C、CA），具體尺寸見：ZQ系列減速機的安裝尺寸

Jzq減速機型號示例
JZQ系列減速機總中心距為500mm，速比i=40.17（這里我們說的是實際傳動比，zq減速機公稱傳動比與實際傳動比對照見下表），裝配形式為第II中，輸出軸為C齒輪型，具體型號標記為：
JZQ-500-40-II-C

公稱傳動比		50	40	31.5	25	20	16	12.5	10	8
實際傳動比		48.57	40.17	31.5	23.34	20.49	15.75	12.64	10.35	8.23
齒數	高速級	88/11	86/13	85/14	81/18	79/20	77/22	73/26	69/30	64/35
齒數	低速級	85/14	85/14	83/16	83/16	81/16	81/18	81/18	81/18	81/18

注：ZQH減速機是Jzq減速機基礎上把漸開線圓柱齒輪換成雙圓弧圓柱齒輪，齒輪參數有所改變外，外形尺寸及承載能力均與ZQ型相同（詳見：Jzq減速機的安裝尺寸），此外還有ZQD型大傳動比減速機是在Jzq減速機的基礎上增加一檔，形成大傳動比減速機，時間證實雙圓弧圓柱齒輪不僅壽命比漸開線圓柱齒輪長，而且能力大，強度高，齒面磨損小。
