泵、潛水攪拌機、潛水推流器、潛水回流泵、雙曲面攪拌機、污泥切割機及非標設備的生產、銷售與安裝
VIP會員
產品價格￥8888.00元/件
產品品牌杜安
最小起訂≥1 件
供貨總量未填
發貨期限自買家付款之日起 3 天內發貨
瀏覽次數81
企業旺鋪http://m.haocaigui.cn/index.php?homepage=da2025
更新日期2025-09-04 08:34
品牌： |
杜安 |
所在地： |
江蘇 南京市 |
起訂： |
≥1 件 |
供貨總量： |
未填 |
有效期至： |
長期有效 |
電機功率： |
4KW |
軸承： |
NSK |
包裝： |
木箱包裝 |
雙曲面攪拌機性能和結構說明：
雙曲面攪拌機適合于污水或污泥中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無邊角。
雙曲面攪拌機能每日24小時連續運行, 設計使用壽命不小于20年。需在全浸沒條件下連續運行，在整個運行過程中運行平穩、無振動，運行時間至少10000小時。
攪拌機軸功率確保水體充分混合，保證池底平均流速≥300mm/s，電機功率大于實際軸功率的 1.15倍，并保證攪拌機在設計工況條件下不過載。

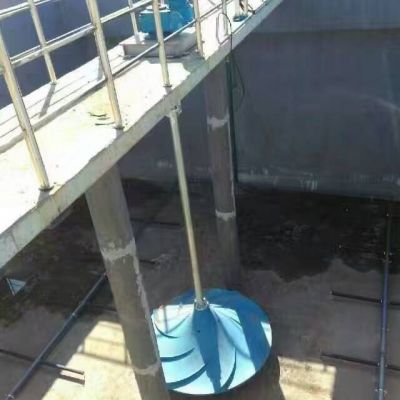

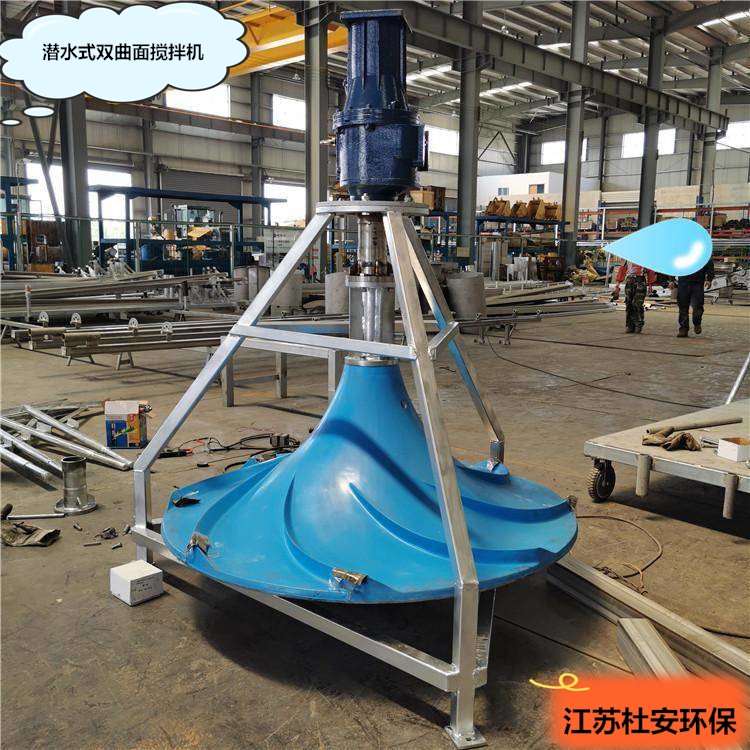

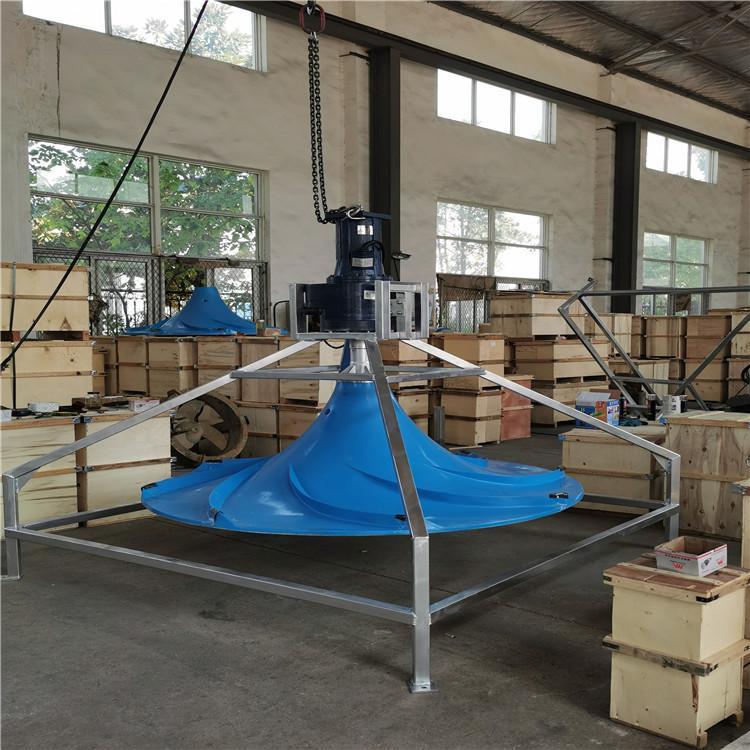

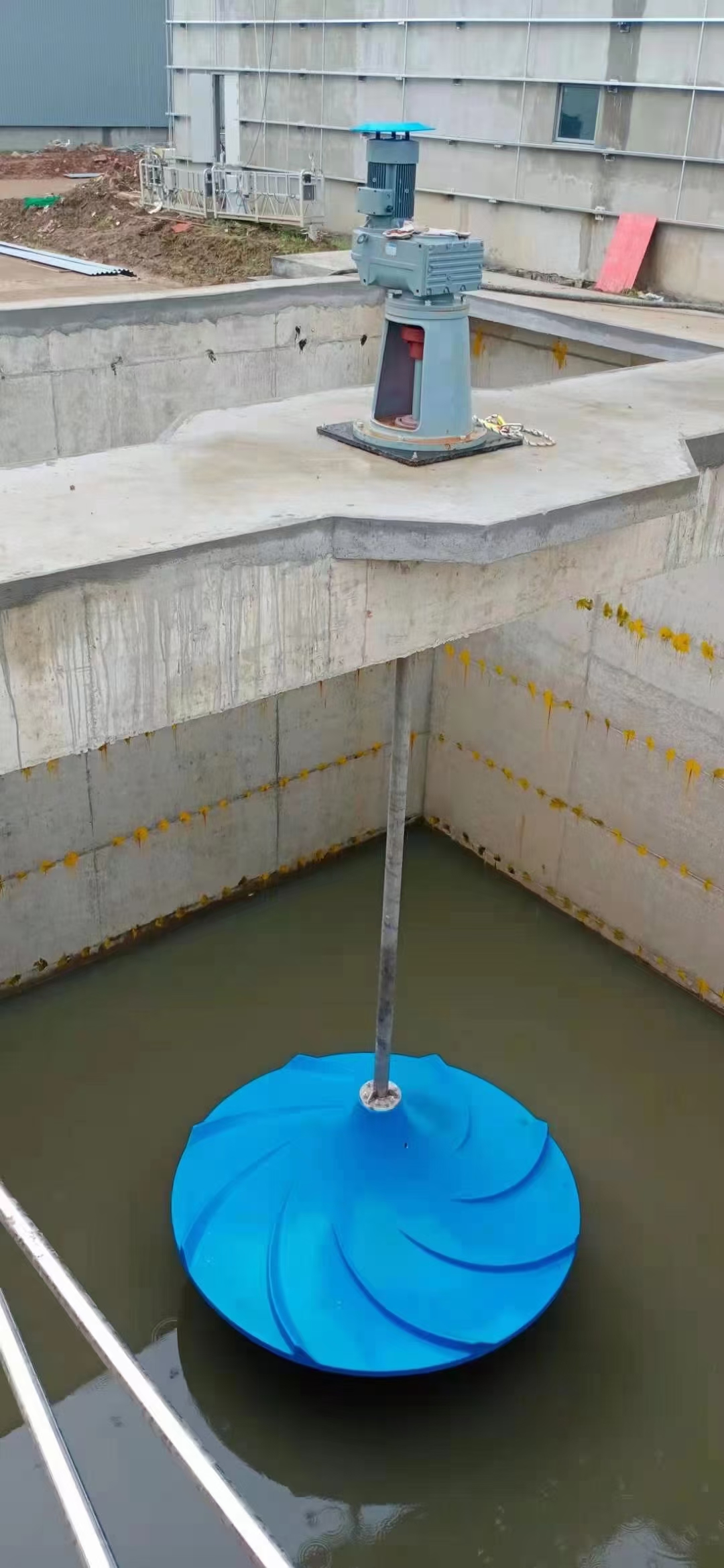

雙曲面攪拌機全部的重量受力支撐在混凝土樓板上，葉輪的位置接近于池底，底部不設軸承支撐，雙曲面攪拌機傳動主軸為整體設計與減速機直聯，不能為通過連軸器連接的分段式結構。通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電 機傳遞扭矩。

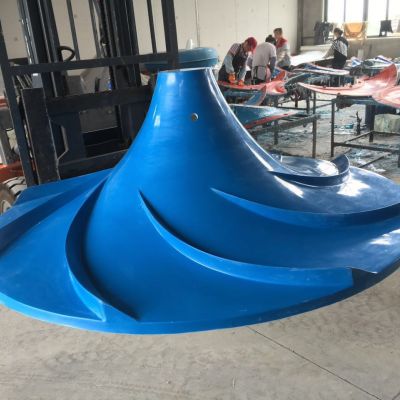

渦輪式葉輪圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式。葉輪與軸的聯接采用沉孔螺母方式，不接受其它方式。
雙曲面攪拌機葉輪的轉向根據實際工藝的污水流態確定，可俯視為順時針或逆時針方向轉動。
電機減速機和安裝基座安裝固定在混凝土樓板上，電機設計符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP65，每小時可啟動至少12次。
減速機與電機直連，減速機采用斜齒輪減速機，齒輪設計符號DIN標準，齒輪材料為合金鋼，硬齒面，服務系數≥2.0，軸承額定壽命≥(L10)100000小時。
雙曲面攪拌機主要材料：
攪拌機主軸高強度薄壁中空純玻璃鋼GRP或304不銹鋼軸
渦輪式葉輪玻璃鋼GRP
螺栓、螺母、墊圈不銹鋼304
基座碳鋼防腐
現場電控柜：不銹鋼304材質
|
電氣設備技術規格數據表 |
|||
|
設備名稱：雙曲面攪拌器電控箱 |
設備編（位）號： |
||
|
設備位置：沉淀池 |
數量（臺）： |
||
|
江蘇杜安環保： |
設備型號： |
||
|
服務范圍：攪拌機，1控1 |
|||
|
主要功能：為雙曲面攪拌器提供供電、控制及保護，工作狀態和參數信號送往PLC（無源觸點） 接受PLC信號，電氣保護功能 就地操作及工況顯示 模擬量送往PLC（4～20mA），接收PLC模擬量控制（4～20mA） |
|||
|
保護要求：過載、缺相、短路、堵轉 |
|||
|
主要電氣元件：斷路器，接觸器，熱繼電器，中間繼電器，變頻器、電抗器、轉換開關，按鈕，緊停按鈕，指示燈 |
|||
|
項 目 |
技術參數 |
響應參數 |
|
|
額定電壓 |
AC 380V/220V、50Hz |
|
|
|
額定功率 |
5.5kW |
|
|
|
防護等級 |
IP55 |
|
|
|
配套電涌保護器 |
Iimp=12.5kA（10/350μs），Up≤2.5kV |
|
|
|
安裝方式 |
熱鍍鋅角鋼支架安裝 |
|
|
|
箱體材質 |
304不銹鋼（厚2mm） |
|
|
|
箱面處理 |
磨砂 |
|
|
|
外形尺寸（寬x高x深）mm |
標配 |
|
|
|
|
|||
