潛水攪拌機技術要求。

杜安環保潛水攪拌機為成套裝置，包括電機、軸承、機械密封、攪拌軸、槳葉、水下密封電纜、導桿、起吊架、手搖絞車、鋼絲繩、轉向、緊固件等有效和常規運行所必需的安裝附件。

杜安環保提供潛水攪拌機正常運轉所需的一切附件，保證工藝正常運行。

減速裝置優先選用斜齒輪減速，不考慮擺線針輪減速。

供貨單位需根據設計要求，進行設備參數復核選型。

二、性能及主要技術參數

1、工作條件

a.介質條件

介質溫度:0℃-40℃

pH：6-9

b.環境條件

環境溫度：-18～40℃

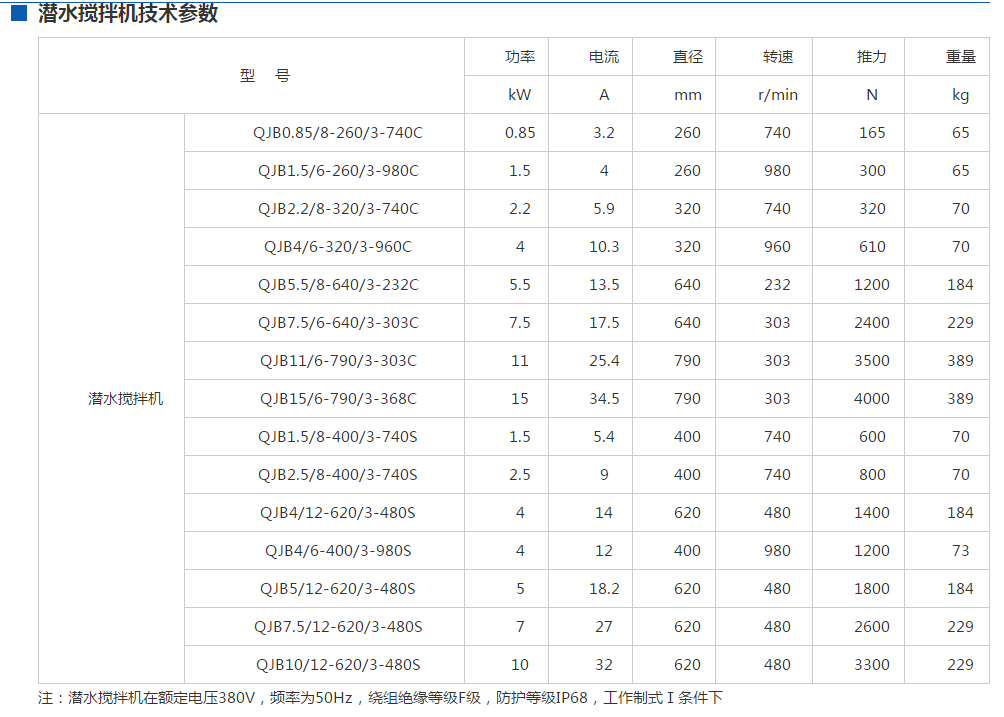

2、主要性能參數


       3、技術要求

（1）設備性能要求

1)杜安環保根據現場土建數據，充分考慮各反應池的池型介質濃度等條件對攪拌器做出選型，并提供潛水攪拌器選型推力配置表。

2)杜安環保潛水攪拌器具有大的推力。每臺潛水攪拌機能在所安裝池污水中工作，能推動污水流動和充分攪拌、混合污水。

3)電機能在全浸沒條件下每日24小時連續運行、間歇運行和長期停止狀態后恢復運行，潛水攪拌器在整個運行過程中保持平穩，運行時間至少為20000小時。

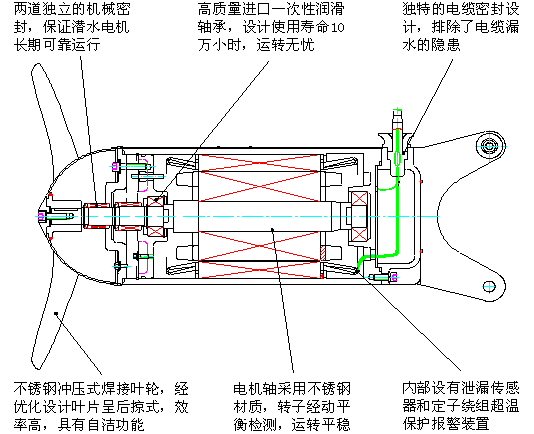

(2)設備結構要求

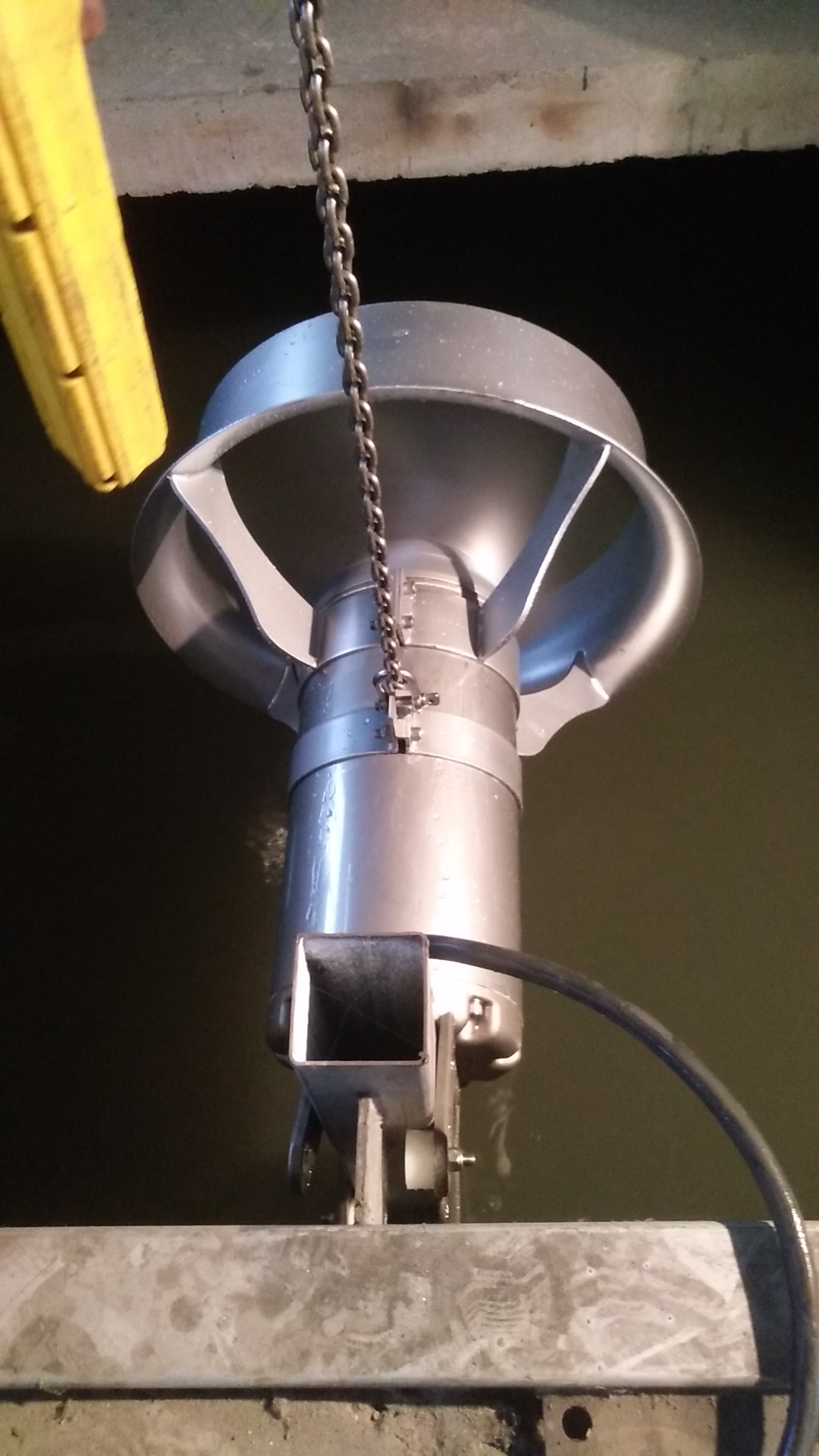

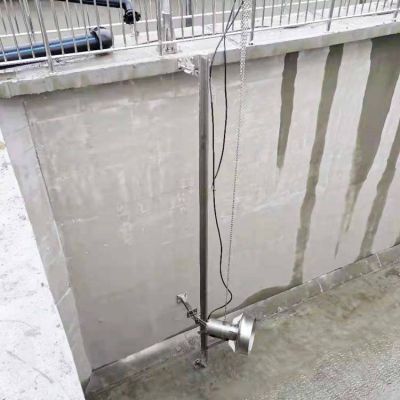

潛水攪拌器可以被提升和放下，并且可以方便地卸下進行檢查或服務，而無需人員進入池子或井中。潛水攪拌器的整個重量應受力在一個支架上。潛水攪拌器及其附件和電纜，能夠連續浸沒在深度為20米的水下而不會損失其水密性。

電機：

為全銅線圈電機。電機的種類應鼠籠式感應電動機額定工作電壓為三相380VAC，額定工作頻率為50HZ，在設備性能參數表要求的工況下，電機能輸出足夠的轉距使攪拌機正常運行。

電機允許電壓的偏差范圍為±10%。應提供一份能顯示轉矩、電流、功率因數、輸入/輸出功率和效率的性能圖。該性能圖還包括啟動和無負載特性的數據。
       杜安環保潛水攪拌機及附屬設備的供貨范圍包括：主機、提升導軌、提升鏈、水下電纜、安裝提升（起吊）裝置、基礎螺栓等有效和充分運行所必需的附件。設備安裝、檢查、試驗、拆卸和重新組裝所必需的專用工具。設備運行和維護所需的備品備件。

潛水攪拌機出廠資料：

（1）設備的詳圖及說明，表明所有的安裝尺寸及材料；

（2）詳細設備的性能說明；

（3）ISO9000系列質量管理認證；

（4）安裝、維修、運行手冊；

（5）電氣及控制接線圖；

電機的性能曲線提供轉矩曲線、電流、功率因數、輸入輸出功率和效率。此曲線也應包括在空載啟動時的特性數據。

電機有足夠的軸功率，以保潛水證攪拌機在其整個性能曲線范圍內運行時不過載。

2)減震底座

減速電機是固定在一個帶有減震裝置的底板上，可以有效降低設備與構筑物產生的震動。

3)攪拌軸

攪拌軸是聯結減速機與葉輪傳遞動力，為有效防腐，選用SS304材質（接液部分要求SS304不銹鋼），以滿足剛性和耐腐蝕，在軸的兩端通過法蘭實現聯結。在出廠前經校直，以保證垂直度。

4)葉輪

潛水攪拌器的葉輪是水力平衡的無堵塞的曳后設計。滿足設計要求，葉輪能適應污水介質，保證正常運行。

5)動力和控制電纜：

動力電纜的尺寸符合技術標準并提供足夠的長度以接入接線箱，且不需要拼接。電纜外護套是低吸水性的防泄露氯丁橡膠，并且機械柔性能承受電纜進線處的壓力。電纜自由終端在電機制造完畢時做好密封，使其在庫存、運輸、直至接至現場接線箱前有效防止潮氣浸入。

6)電控裝置

設備清單里明確配套的控制箱，由工藝設備配套供貨，控制箱面板上設有電流電壓表，還設有設備的起動、停機按鈕、運行、停機、事故信號，就地-0-遠程控制選擇開關及急停按鈕。在控制柜箱內設有斷路器、接觸器、熱繼電器及輔助繼電器、PLC控制的輸入接口、輸出給PLC的運行、停機、事故狀態、手/自動信號的接口。電控箱對每臺電機設有短路和過載保護系統。

其它設備電控系統采用就近室內統一布置與管理的方式，由設計院進行統一設計（不隨設備配套），杜安環保提供所供設備的電控要求，對具有專有技術的電氣設備，隨機配套，并做出技術說明。

(3)其他要求

潛水攪拌機附件包括以下內容，但不限于以下各項：

1）不銹鋼銘牌牢固地固定在每臺攪拌器明顯的位置上，銘牌采用沖壓數字標志。

2）提供不銹鋼材質的地腳螺栓。

注明：所有不銹鋼材質等級不低于SS304。

三、主要零件材料

潛水攪拌器主要零件材料按下表的規定

四、資料提交

遵照相關技術規范，江蘇杜安環保提交以下信息資料：

1、提交潛水攪拌器裝置的總體布置圖，結構總裝圖，詳細的技術規格，裝配結構、零件材料和防護涂層說明，以及設備的外形尺寸和安裝、維修運行所需的空間要求。

2、設備基礎滿足土建預留條件，核實相關預留預埋件。

3、提供樣本及帶有安裝指導的中文版操作和維修手冊。

五、備品備件

1、江蘇杜安環保提供設備正常運行所需的足夠的備品備件，提供特殊安裝工具。

2、提供易損件和備品備件清單，供用戶備案。

3、所有同種易損件和備品備件要有互換性。
