QJB0.55/6-260/3-980S潛水?dāng)嚢铏C(jī)安裝示意圖

          潛水?dāng)嚢铏C(jī)性能特點

1、潛水?dāng)嚢铏C(jī)結構緊湊操作維護簡單、安裝檢修方便、使用壽命長。

2、葉輪有理想水力設計結構，工作效率高，后掠式葉片具有自潔功能可防雜物纏繞、堵塞。

3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

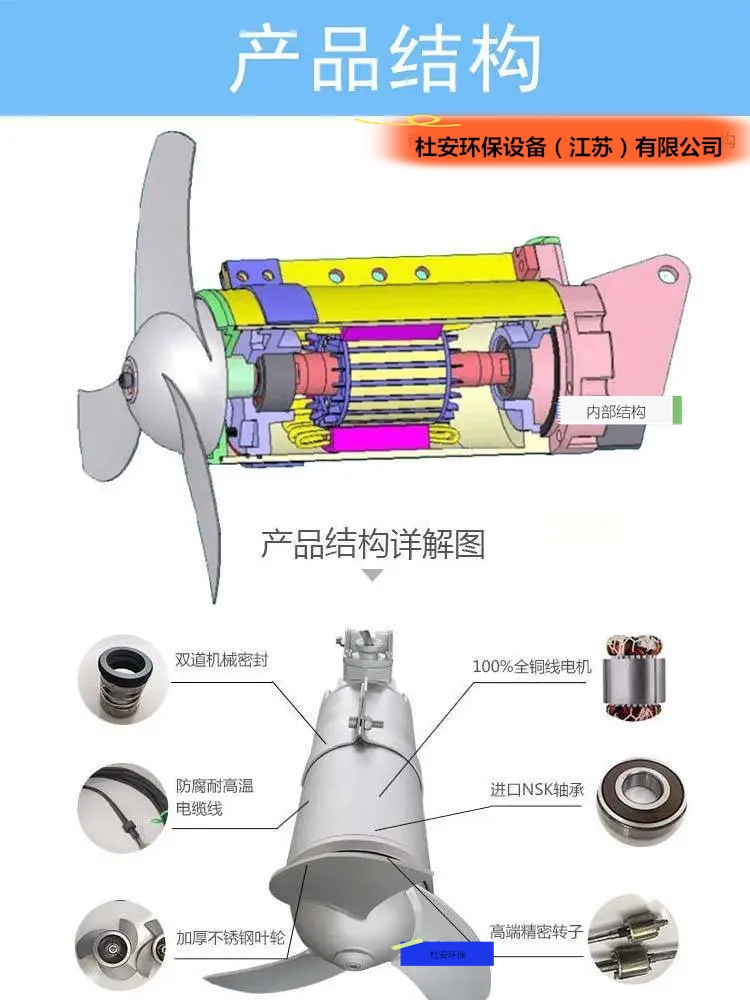

4、電機繞組絕緣等級F級，防護等級IP68，選用NSK軸承和專長的電機防凝露裝置，使電機的工作更加牢固可靠。

5、兩道機械密封材質為碳化鎢-碳化鎢。所有外露緊固件均為不銹鋼。

適用范圍

潛水?dāng)嚢铏C(jī)在下列條件下應能正常連續運行

1）一般介質溫度不超過40℃；

2）介質的PH值在5-9之間；

3）液體密度不超過1.15千克/立方米;

4）長期潛水運行，潛水深度一般不超過20m。

       選型注意事項

為保證取得充分效果，請使用方提供如下資料：

1、運用目的

2、池型

3、池尺寸

4、介質特性包括粘度、密度、固體物含量等。

       潛水?dāng)嚢铏C(jī)所需要的配套功率是按容積大小，攪拌液體的密度、粘度和攪拌深度而確定的，根據具體情況采用一臺或多臺潛水?dāng)嚢铏C(jī)。

潛水?dāng)嚢铏C(jī)選型問題，請與江蘇杜安環保聯系。

潛水?dāng)嚢铏C(jī)能夠潛入水中工作，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。較小潛入深度90mm。

杜安環保潛水?dāng)嚢铏C(jī)潛水電機制造標準采用JB5119－91,防護等級IP68,絕緣等級F，B級溫升，電源3相，380V±5%、50Hz±0.2 Hz。電機設有牢固保護裝置，采用正溫度系數的熱敏電阻保護，一旦電機過載或過熱則自動切斷電源。電機密封設有兩類，一是O形密封圈的靜密封，二是雙端面機械密封的動密封。電機過載、過熱、漏水應可通過信號傳遞到電器控制柜，通過信號燈給予提示。輸出軸處裝有耐腐蝕的硬質合金碳化鎢（WCCR）機械密封，確保主機的防漏，使用壽命≥25000小時。輸出軸采用不銹鋼材質。正常工作狀態下具有100000小時的使用壽命。

采用船舶螺旋槳水力推進理論，由計算機進行優化設計。整體式葉輪采用高強度耐腐蝕的合金整體鑄成。

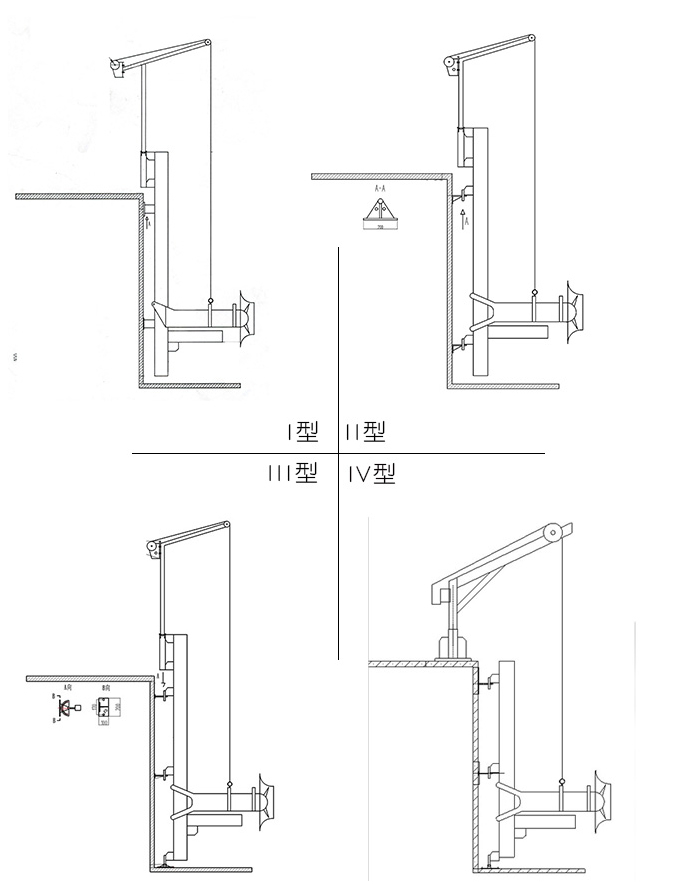

       每臺設備均配有支承架和起吊架，其水下部分采用不銹鋼304方管和圓管（壁厚4mm）制成，水上部分采用不銹鋼304材料。主機固定在導架上，導架有3只輥輪與方立柱的聯接，
     并通過不銹鋼鋼絲繩與起吊架上的手動升降器來實現設備的升降。常工作時，導架應穩固地落在托架上。設備通過改變方立柱上分度盤的插銷孔位，即可在120°的范圍內調節主機的水平推流方向。
      起吊架可360°旋轉，能方便地將主機起落在安裝平臺上。

可吊放主機，也可將主機提升至水上進行維護、保養。卷繞裝置采用蝸桿傳動，手搖方便，設有自鎖機構。提升鏈采用不銹鋼304鋼絲繩。螺栓、螺母、墊圈采用不銹鋼304材質。

現場控制箱箱體材料采用碳鋼(噴塑)，防護等級IP65，控制功能：現場啟/停，緊急停車及指示，現場/MCC控制轉換開關，指示燈、按鈕、開關選用正泰品牌，以上電氣產品通過全國“3C”認證。

杜安環保潛水?dāng)嚢铏C(jī)在出廠前進行下列檢查及試驗，驗證其符合設計性能要求及有關標準。

a. 檢查螺旋槳、電機額定值和電氣連接是否與客戶的采購定單要求相符。

b. 針對潮濕含量或絕緣缺陷進行電機和電纜絕緣測試。

c. 組裝好的潛水?dāng)嚢杵鞑捎谜婵辗绞竭M(jìn)行密封性能測試。

d. 在放入水中以前讓攪拌器干運行以確定正確的旋轉方向和機械完整性。空載運行2小時，傳動平穩，無抖動現象。

e. 在設計工況條件下進行24小時的帶負載運行以證明設備的穩定運行性。

f. 測試結束后，所有的測試數據均要由工程技術人員簽字，說明已經對每臺攪拌器進行了以上步驟，試驗結果和記錄應提交給買方，并在設備裝船前完成。

江蘇杜安環保派技術代表到現場進行工作，指導安裝、進行功能調試，進行啟動前的培訓和工作現場培訓。

業主員工的培訓將按照我公司與業主簽訂的合同執行。

潛水?dāng)嚢铏C(jī)提交下列資料內容：

— 詳細說明設備的性能參數并提供潛水?dāng)嚢杵鞯臄嚢栊阅芮€；

— 制造及質量保證設施；

— 設備的重量及荷載；

— 安裝、運行和維修手冊；

— 安裝和操作方法的詳細描述及安裝精度規定；

— 試運轉前的調試及檢測要求；

電氣控制箱的接線圖及控制原理圖。
