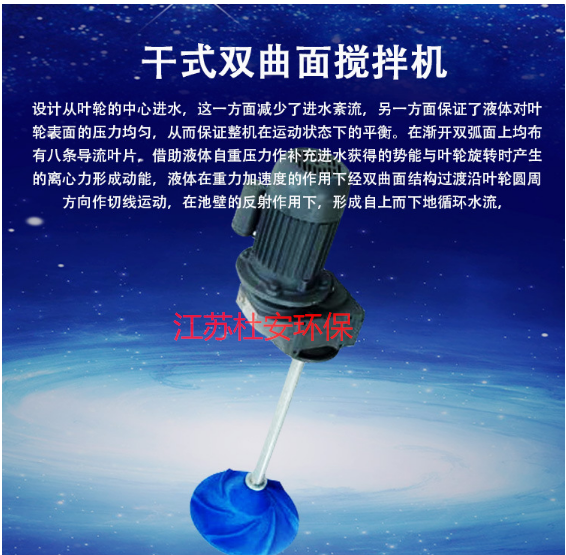

雙曲面攪拌機性能和結構說明：

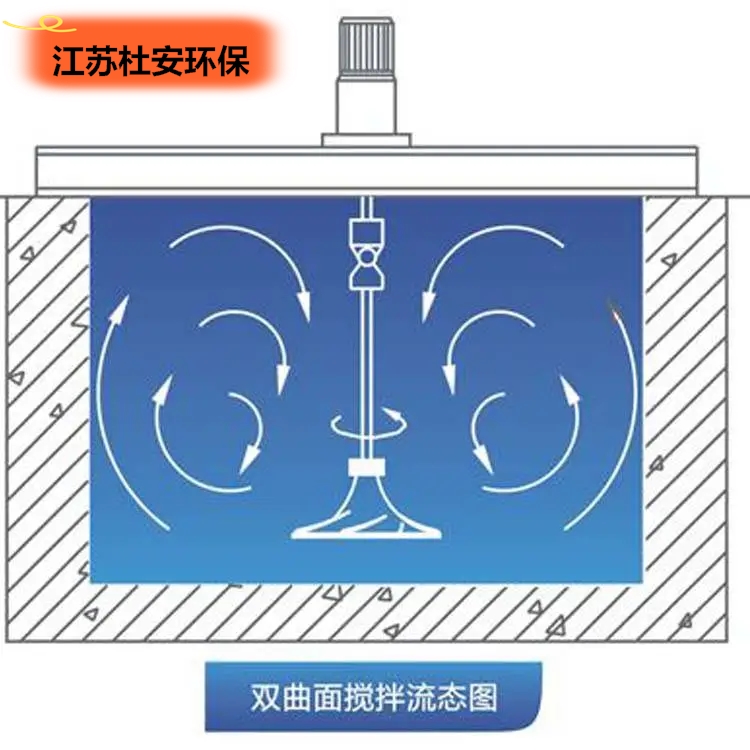

雙曲面攪拌機適合于污水或污泥中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀，無邊角。

雙曲面攪拌機能每日24小時連續運行, 設計使用壽命不小于20年。需在全浸沒條件下連續運行，在整個運行過程中運行平穩、無振動，運行時間至少10000小時。

攪拌機軸功率確保水體充分混合，保證池底平均流速≥300mm/s，電機功率大于實際軸功率的 1.15倍，并保證攪拌機在設計工況條件下不過載。

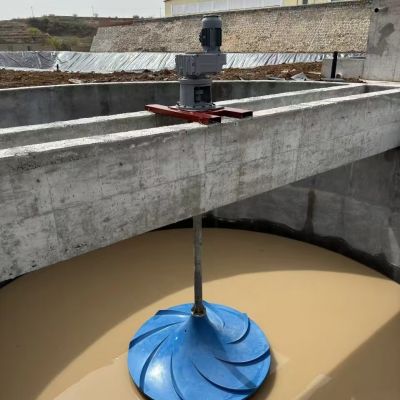

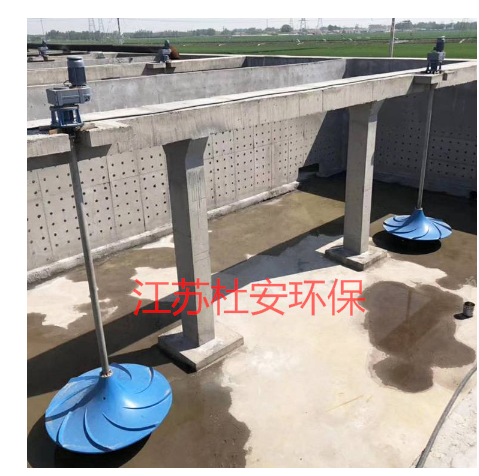

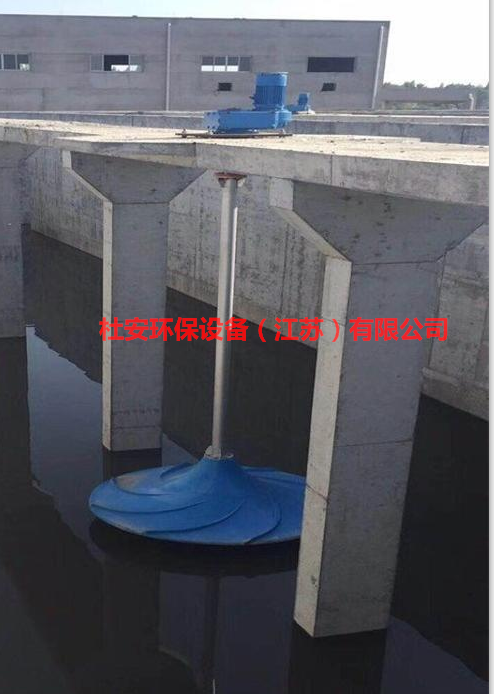

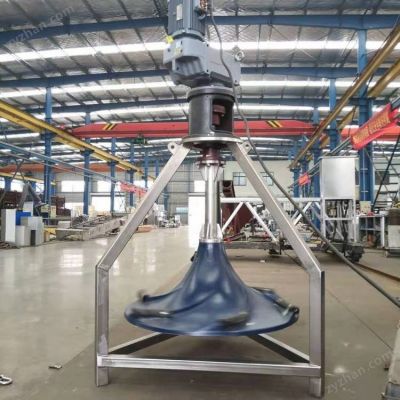

雙曲面攪拌機全部的重量受力支撐在混凝土樓板上，葉輪的位置接近于池底，底部不設軸承支撐，雙曲面攪拌機傳動主軸為整體設計與減速機直聯，不能為通過連軸器連接的分段式結構。通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

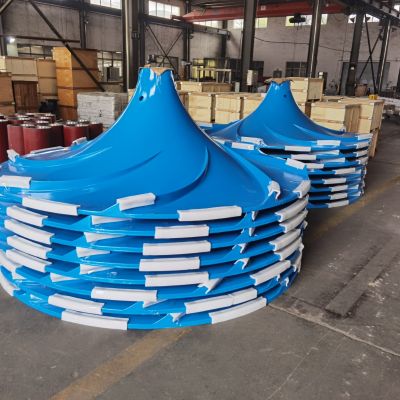

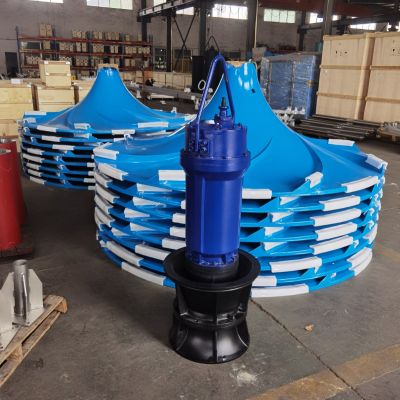

渦輪式葉輪圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式。葉輪與軸的聯接采用沉孔螺母方式，不接受其它方式。

雙曲面攪拌機葉輪的轉向根據實際工藝的污水流態確定，可俯視為順時針或逆時針?lè)较蜣D(zhuǎn)動。

電機減速機和安裝基座安裝固定在混凝土樓板上，電機設計符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP65，每小時可啟動至少12次。

減速機與電機直連，減速機采用斜齒輪減速機，齒輪設計符號DIN標準，齒輪材料為合金鋼，硬齒面，服務系數≥2.0，軸承額定壽命≥(L10)100000小時。

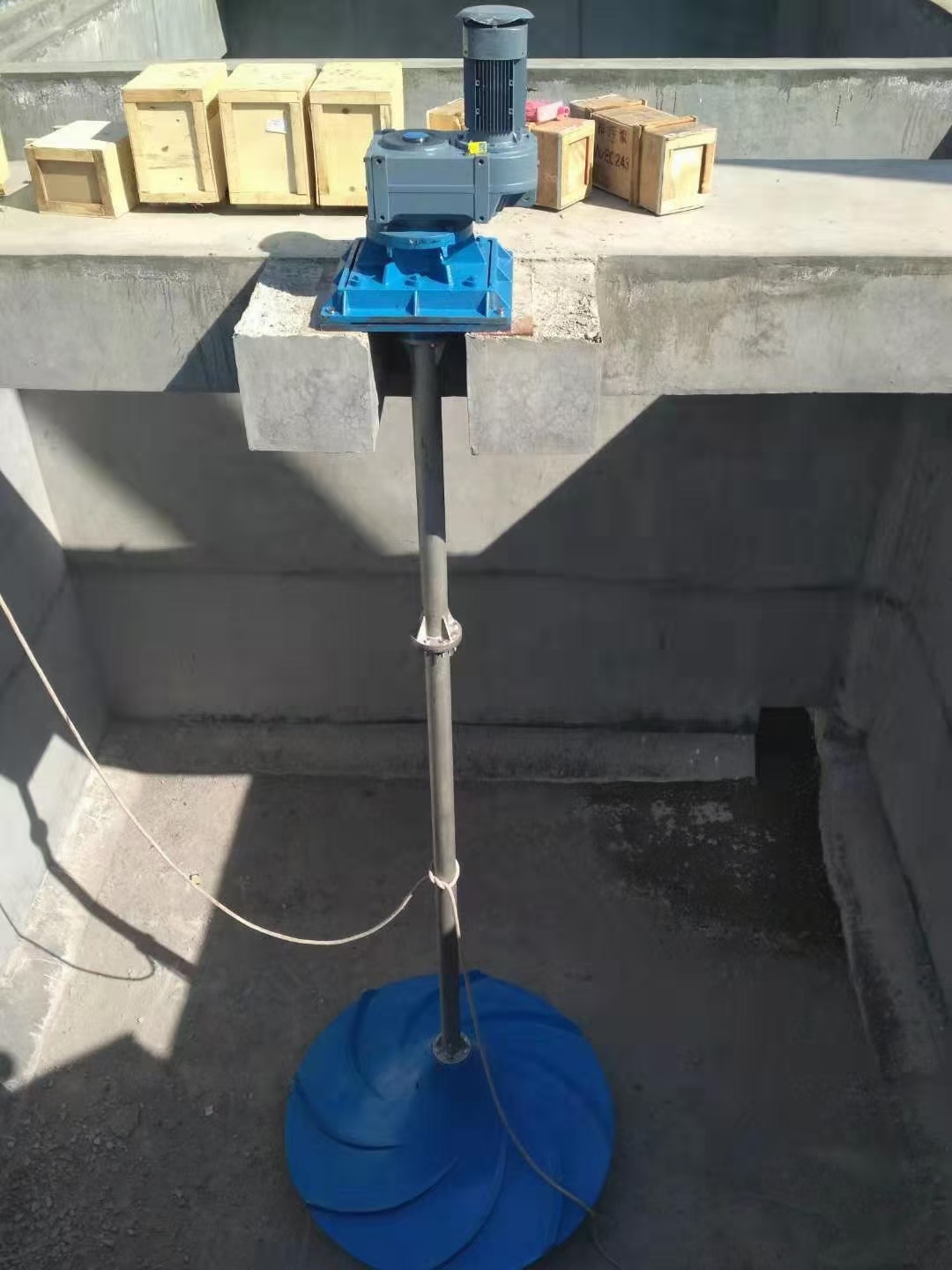

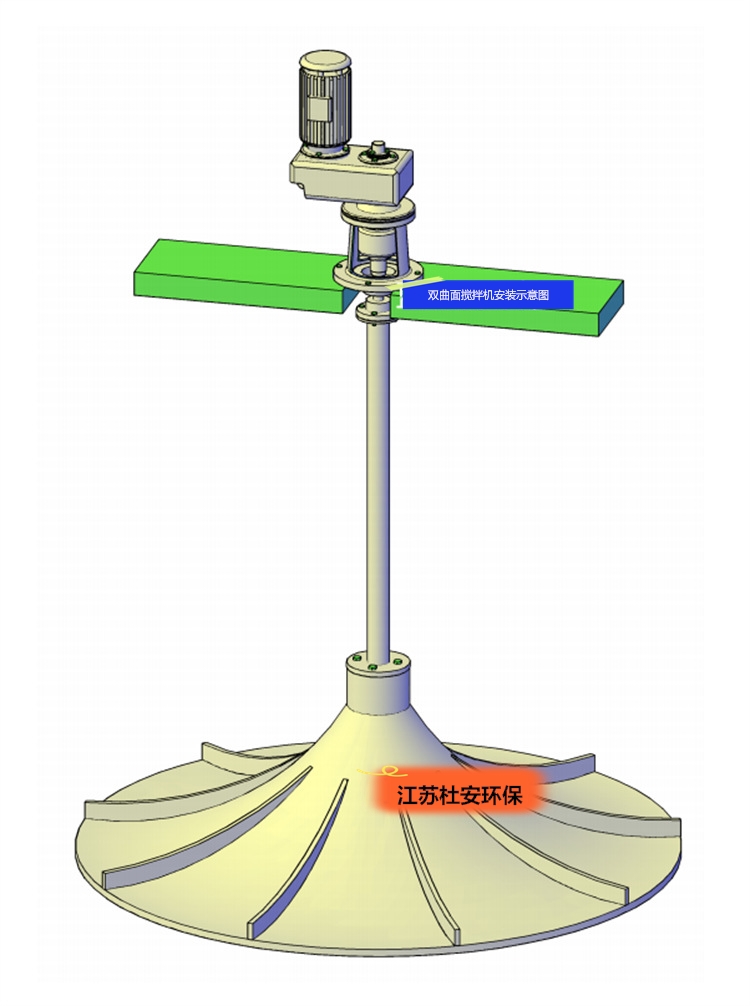

雙曲面攪拌機安裝：

1、橋架校正水平，半橋架立柱應校正垂直。地腳螺栓及連接部位應堅固可靠。

2、將減震座平放在橋架規定位置，校正水平后與橋架連接固定。

3、減速電機安裝在減震座上，并連接固定。

4、將葉輪與攪拌軸法蘭用螺栓連接并緊固。

5、將葉輪與攪拌軸放入池內，攪拌軸與減速機輸出軸連接并緊固。

6、攪拌機安裝后，攪拌軸須與水平面垂直。垂直偏差小于1/1000，且不超過5mm。

7、安裝完畢后，拆下電機尾罩，用手轉動風機葉片，檢查攪拌機轉動是否靈活、正常。

攪拌軸擺動偏差應小于3/1000。

8、接通電源后，點動觀察攪拌軸轉動方向，從上往下看正確轉動方向?yàn)槟鏁r(shí)針旋轉。若反之，則任意調換2根電源接線位置。

9、電氣設備安裝按使用有關規程及安全規程操作。

   雙曲面攪拌機主要材料：

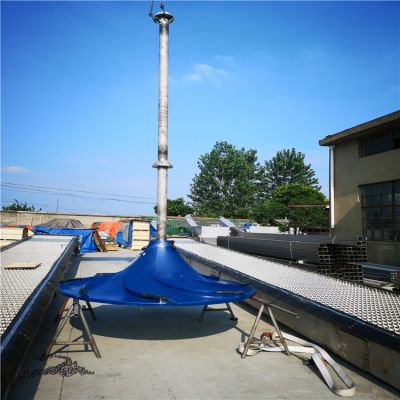

攪拌機主軸高強度薄壁中空純玻璃鋼GRP或304不銹鋼軸

渦輪式葉輪玻璃鋼GRP

螺栓、螺母、墊圈不銹鋼304

基座碳鋼防腐

現場電控柜：不銹鋼304材質

雙曲面攪拌機自控要求：

每臺雙曲面攪拌機需實現就地一步化控制啟/停的功能并具有PLC遠程控制功能，其電控柜至少帶有如下信號接口：

輸入信號（無源觸點）：開/?？刂菩盘?hào)

輸出信號（無源觸點）：手/自動信號；

 運行信號；

 綜合故障信號。

無源觸點信號邏輯：所有信號為正邏輯信號；

信號觸點容量：220V，5A。

與廠區中控控制系統銜接

雙曲面攪拌機的信號和廠區控制器采用硬線連接。

雙曲面攪拌機運行：

雙曲面攪拌機安裝完畢后，須進行試運轉。試運轉前須向池內注入大約為池容積70%的水，切勿在設備無水的情況下運轉，以免攪拌軸受力不均而彎曲。

在試運轉后注意檢查：

1、減速電機有無異常的響聲及溫升情況。

2、電機電流是否在額定值范圍內（起動時短時間內超電流為正常）。

3、雙曲面攪拌軸的是否存在擺動情況。
