泵、潛水攪拌機、潛水推流器、潛水回流泵、雙曲面攪拌機、污泥切割機及非標設備的生產、銷售與安裝
VIP會員
產品價格￥18888.00元/件
產品品牌杜安環保
最小起訂≥1 件
供貨總量500 件
發貨期限自買家付款之日起 3 天內發貨
瀏覽次數132
企業旺鋪http://m.haocaigui.cn/index.php?homepage=da2025
更新日期2025-09-04 08:34
品牌： |
杜安環保 |
所在地： |
江蘇 南京市 |
起訂： |
≥1 件 |
供貨總量： |
500 件 |
有效期至： |
長期有效 |
電壓： |
380V |
葉輪轉速： |
17轉/分 |
包裝： |
木箱包裝 |
（1）范圍
本節陳述了下列雙曲面攪拌器設備的供貨、檢驗、安裝、調試等技術要求。
雙曲面攪拌器為成套裝置，除攪拌機本體外，并需配備鋼結構橋架（作攪拌機機座的支承）、就地控制箱和接線箱以及所需電纜、基礎螺栓等有效和安全運行所必需的附件、緊固件、備品備件等。
|
設備名稱 |
構筑物 |
|
雙曲面攪拌器 |
一期生反池后缺氧區、消氧區 |
（2）雙曲面攪拌器出廠資料提交
a.設備的總體布置圖（包括安裝位置和尺寸）。驅動裝置與渦流葉輪的技術規格，雙曲面攪拌器能力計算，裝配結構，零件材料和防護涂層說明；
b.池底流速計算書及流速圖；
c.基礎螺栓位置和土建荷載；
d ．ISO9001 系列質量管理體系認證；
e.設備的安裝、運行、維修手冊；
f.安裝方法的詳細描述及安裝精度要求；
g.試運轉前的調試及檢測要求；
h.提供配套電機接線圖、控制箱的接線圖及控制原理圖；
i.備件表。
（3）設計要求
a.雙曲面攪拌器適合于污水或污泥混合液中運轉，工作時，在水下任何部位都不得掛帶 纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀。
確保單位流量功耗具有足 夠的軸向推力和滿足工藝池型和介質等要求為原則。
b. 葉輪直徑 2500mm 外緣線速度不大于 5m/s，葉輪需在全浸沒條件下連續運行、間隙運行 和長期停止狀態后恢復運行，在整個運行過程中須運行平穩、無振動，運行時間至少1萬時。
c.雙曲面攪拌器的安裝位置符合使用要求。
（4）性能和結構
a.雙曲面攪拌器能每日24小時連續運行,使用壽命為20年。
b.雙曲攪拌器確保水體混合，保證池底流速≥300mm/s（距池底 200mm）。
c.雙曲面攪拌器為低速攪拌，轉速不大于 40rpm。

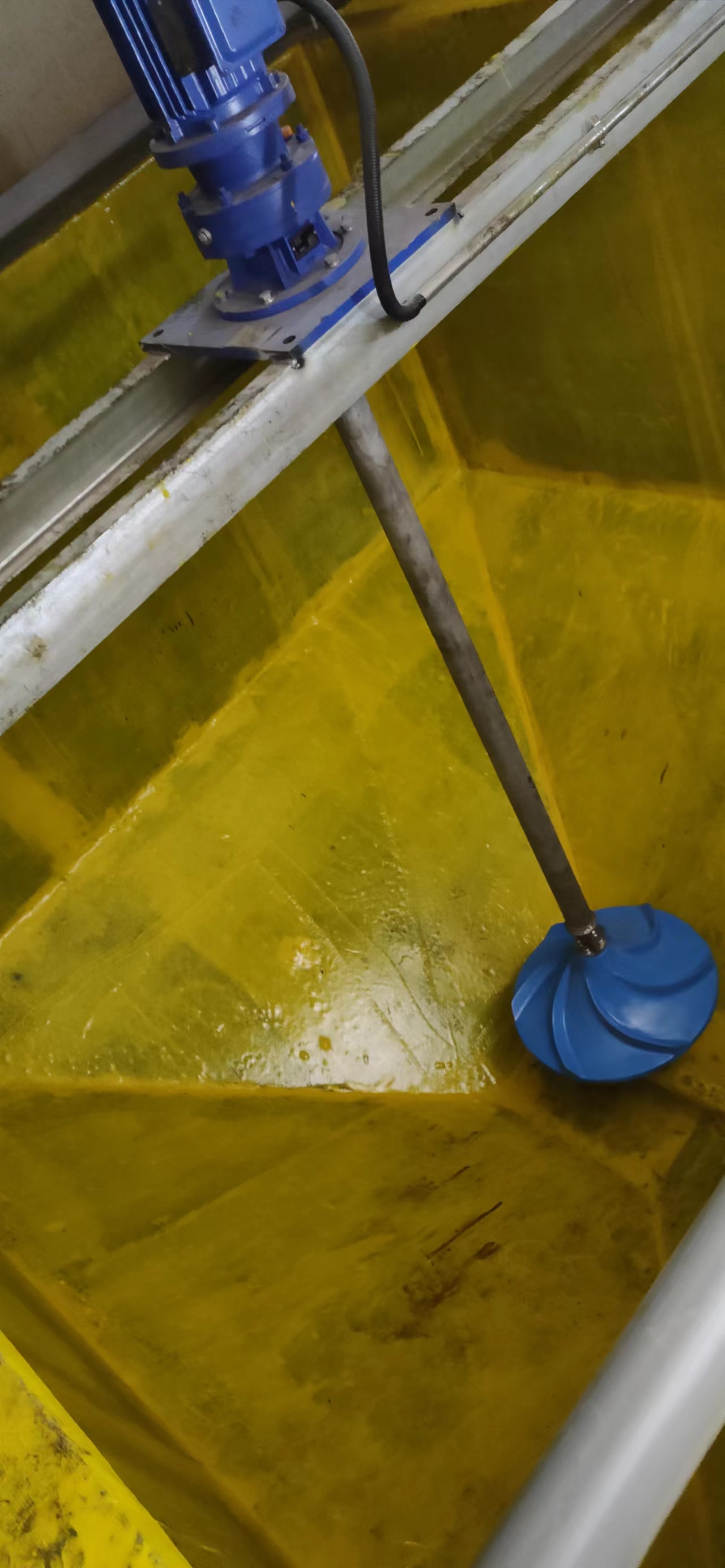

d.雙曲面攪拌器全部的重量受力支撐在橋架上，葉輪的位置須接近于池底，底部不設軸 承支撐，通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

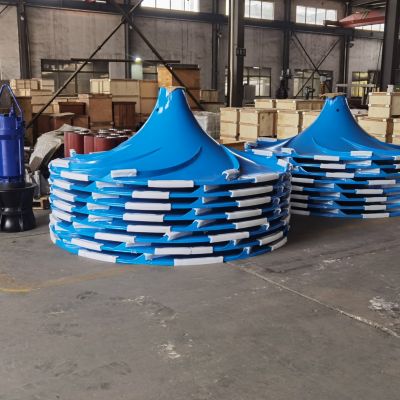

*e.渦輪式葉輪為圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式，葉輪與立軸之 間須裝有鎖定裝置，以防轉動時松動。葉輪轉動時能自我糾位，確保向下力垂直，防止產生不平衡運動。
渦輪式葉輪額定壽命≥20 年。
f.攪拌機葉輪的轉向根據實際工藝的污水流態確定，即使反轉也不會帶來不良后果。
g.齒輪減速電機采用國茂品牌，驅動裝置品牌采用德國 SEW 或諾德，并安裝固 定在橋架上，齒輪材料為合金鋼，硬齒面，服務系數≥2.0 軸承額定壽命≥(L10)100000 小時。 電機設計應符合 IEC 標準，電機額定功率必須大于實際最大所需功率的 2 倍，F 級絕緣，電 源為 380V ，3 相，50HZ ，防護等級 IP65 ，每小時可啟動至少 12 次。

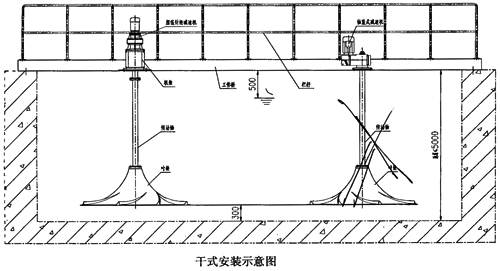

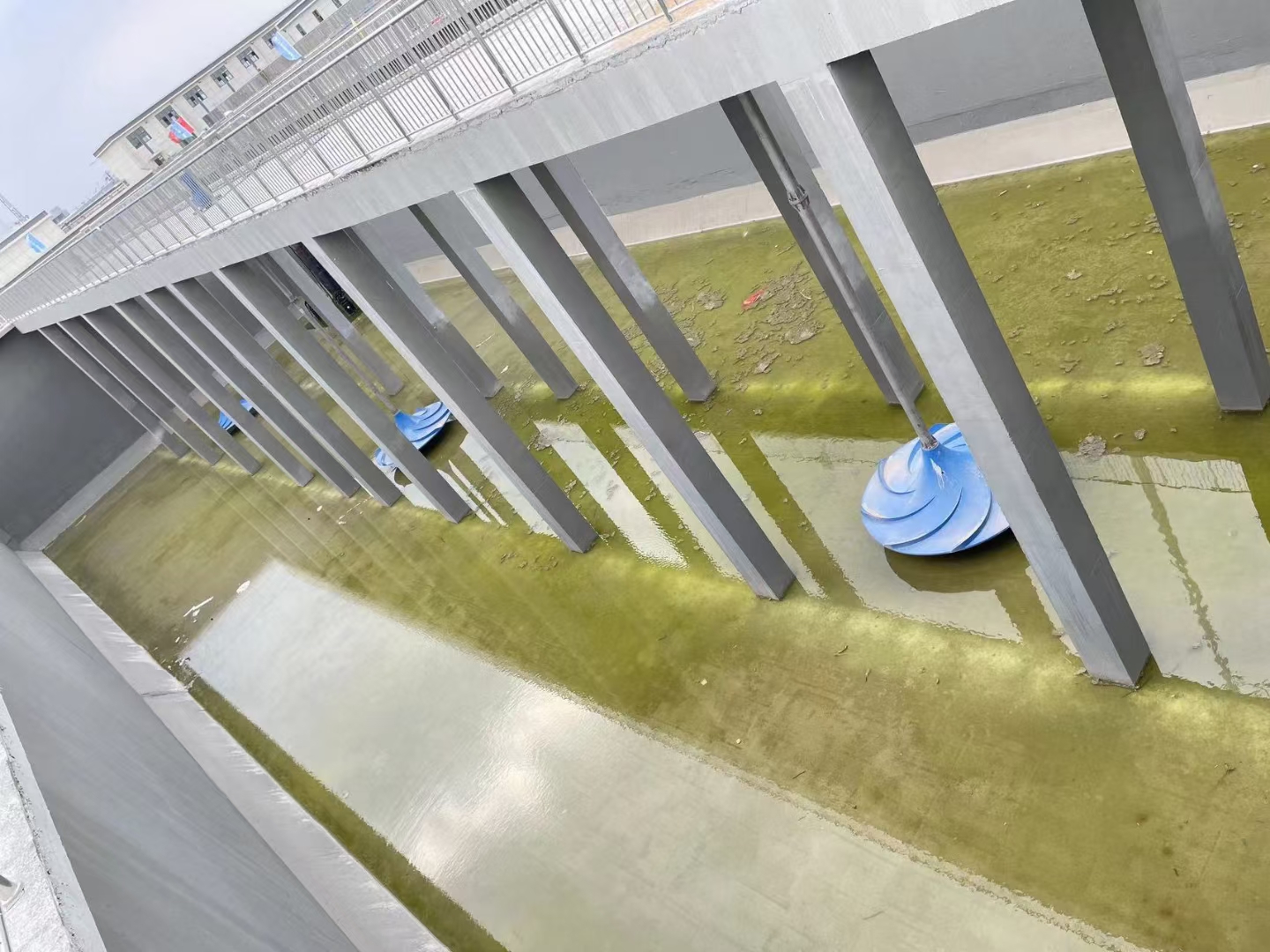

h.橋架為桁架式不銹鋼結構，寬度大于 1.2m，具有足夠的強度和剛度，懸臂部分具有足夠承載能力。
I.每臺雙曲面攪拌器均需配1套起吊裝置。
*（5）主要材料
|
攪拌器主軸 |
不銹鋼 420 |
|
渦輪式葉輪 |
高強度玻璃鋼 GRP 或不銹鋼 |
|
螺栓、螺母、墊圈 |
不銹鋼 316 |
|
橋架、走道板 |
不銹鋼 304 |
|
基座 |
鑄鐵或碳鋼（防腐） |
|
就地控制箱箱體 |
不銹鋼 304 |
（6）防腐蝕
制造雙曲面攪拌器全部材料應適用于污水的腐蝕環境，未經保護或非防腐性材料按制造 廠規定進行處理。
（7）控制系統
一期生物反應池雙曲面攪拌器（201-1M-01~ 10）配套提供現場按鈕箱，按鈕箱 1 控 1 ，共 10 臺，防護等級 IP65，
附不銹鋼安裝支架。攪拌器的啟動控制裝置集中安裝在 MCC 配電間的 MCC 柜內。
按鈕箱及相關輔材的材質為304不銹鋼。
其他詳細技術要求參見《與機械設備配套的電氣控制箱（柜）專用技術規范》。
操作方式為就地手動控制和 PLC 自動控制二種方式，另外應具備向PLC 傳輸狀態顯示信 號并接受 PLC 輸出控制信號的接口。
電氣控制箱所提供的外接信號數量及功能不能少于招標圖 I/O 清單中的信號數量及 功能，所提供的外接端子信號型式需與I/O 清單中的各信號型式一致。
江蘇杜安環保雙曲面攪拌器為成套設備（包括自保護裝置），保證設備在運行時不另外需要配件，并提供成套設備的安裝，指導調試。主要供貨內容至少包括以下部分：
——裝配完整的雙曲面攪拌機；
——變頻電機（配減速機及變頻器）；
——專用工具；隨機備品備件；
