葉輪：

采用后掠式反扭曲曲線設計，用不銹鋼材料制造，并經過動平衡實驗和精心加工，能高性能地傳遞電機輸出功率。為使葉輪避免阻塞結渣，
       為防止在運轉時葉輪與軸產生松動，在葉輪固定結構上采用了內部鎖定裝置。材質：304不銹鋼或316不銹鋼

電機：

潛水回流泵的電機與葉輪是直聯式的，為全銅線圈電機、其繞組的絕緣等級為F等級，較大工作溫度可達155OC，電機在較大載荷下不會出現過載現象，
       電機每小時可起動15次，但時間間隔應均勻。電機定子采用熱套法嵌入機殼中，無需任何定位銷釘，牢固可靠。正常情況下，電機的溫升不超過80OC。

軸承：

電機轉子由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

潛水回流泵軸承的運行壽命大于100000小時；

軸密封：

消氧區混合液回流泵QJB-W5/12全變頻有兩個機械密封和一個唇形密封組成。外密封腔內設置有螺旋

凹槽，以清除雜質，減少機封磨損。密封裝置材料：碳化鎢/碳化鎢。

監測系統：

定子繞組中裝有叁個串聯聯接的常閉型熱敏開關，熱敏開關在140OC動作。

電機定子腔及油室內設有泄漏檢測器，以便檢測動、靜密封泄漏情況，并適時切斷電源。

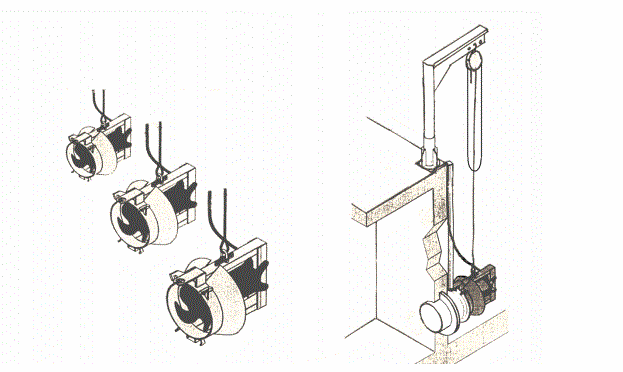

導桿：100*100*3導軌 304不銹鋼 壁厚3mm

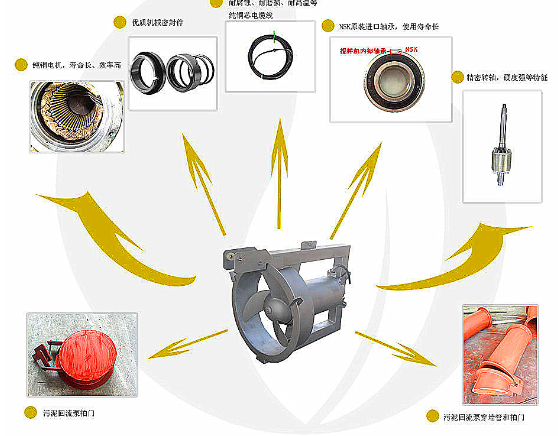

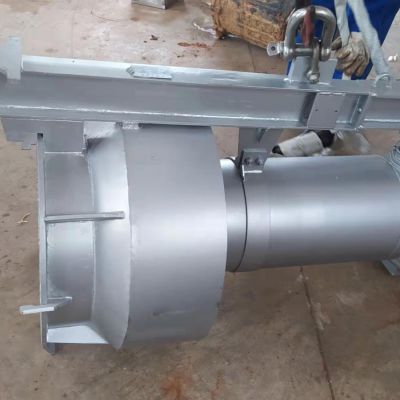

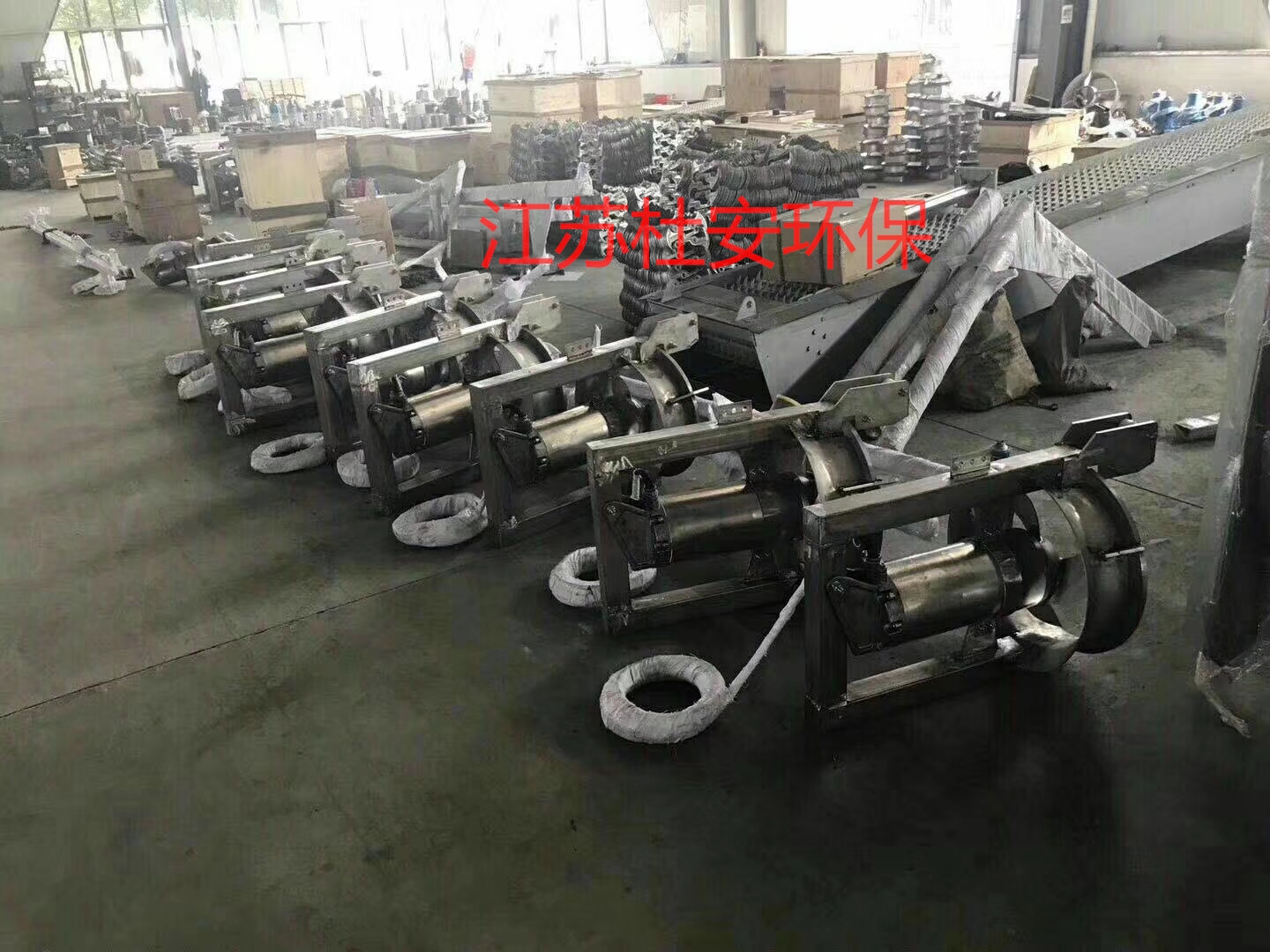

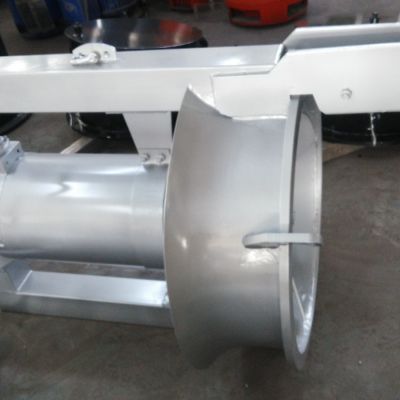

       杜安環保QJB-W型混合液回流泵產品說明：

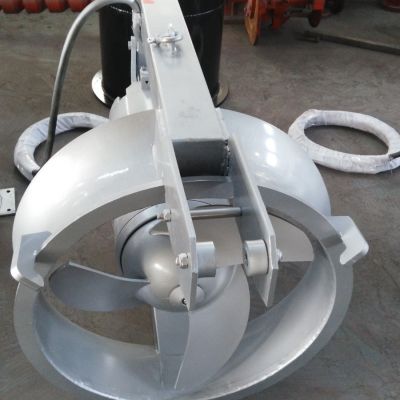

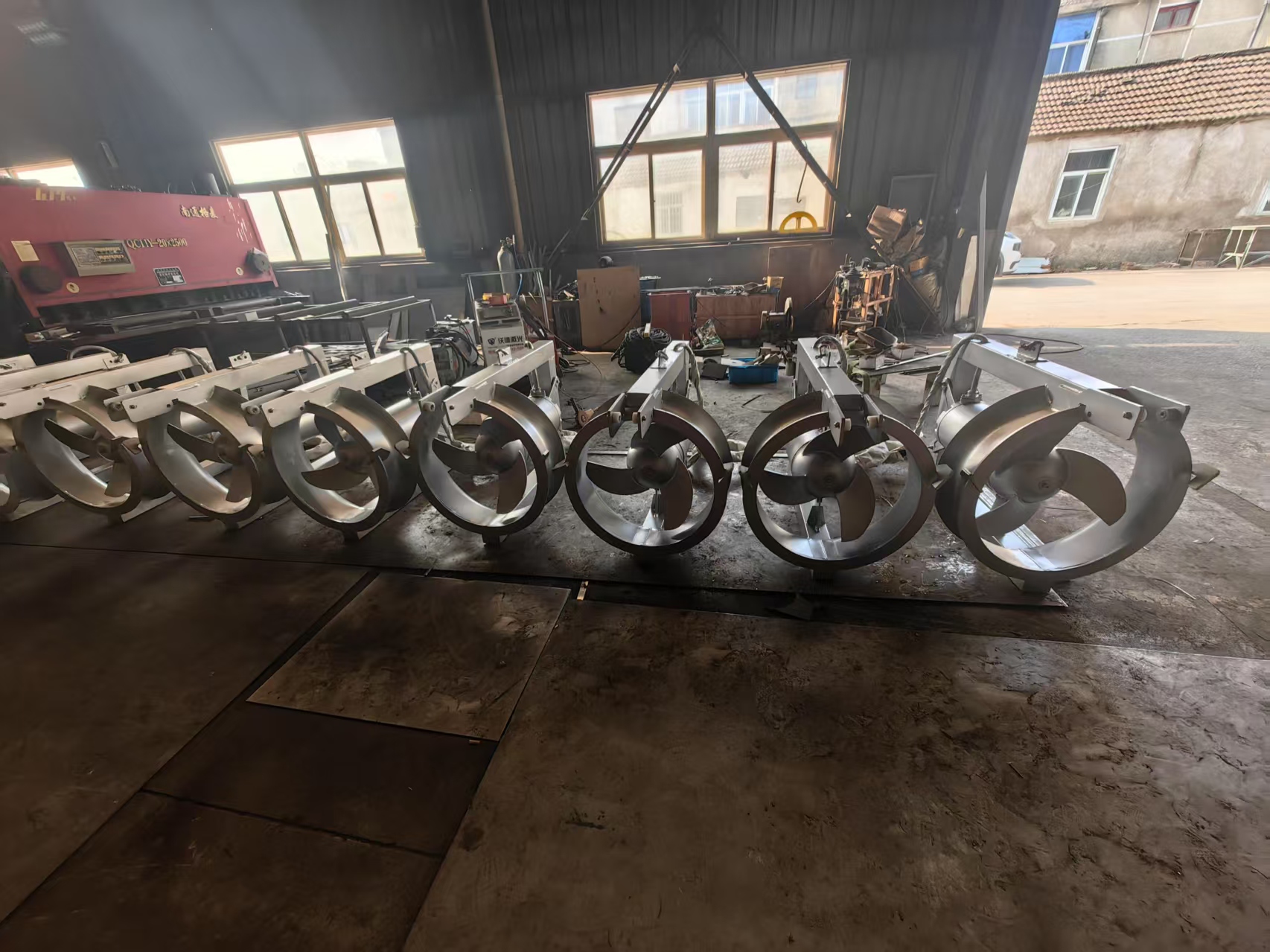

1、葉輪

螺旋槳葉輪能夠處理常規污水。螺旋槳葉輪在結構設計上是水力平衡的無纏繞和自清潔形式。螺旋槳葉輪精心地進行加工和表面處理，能高效率傳遞電機輸出功率。葉輪有三葉片。所有葉片都是相同的形式，間隔距離均勻的。葉片與輪觳使用不銹鋼AISI316或SU304。螺旋槳葉輪采用單鍵栓固定在軸的端部，采用保護帽進行密封，并使用鎖定墊圈系統。螺旋槳葉輪經動平衡檢驗合格。

2、齒輪箱

混合液回流泵通過高性能的行星齒輪箱傳動。齒輪箱體與過墻泵殼體成為一體，為流線錐形，表面與輪轂和電機殼平滑過渡，從而保證高度穩定性和良好的水力特性，提高過墻泵整體效率。齒輪箱內應配備高精度、高利用率、低負載的單極行星齒輪，齒輪齒應由高耐磨合金鋼制成。齒輪箱內充油以潤滑和冷卻，并減少泄漏的影響。回流泵泵設計使用壽命不低于5年。

3、軸

電機軸和螺旋槳軸通過齒輪箱聯接。軸由耐磨不銹鋼制造，螺旋槳軸和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封和徑向密封充分保護，與介質隔離。

4、軸承

混合液回流泵電機的軸在兩個球軸承上轉動，螺旋槳軸由兩個圓錐滾柱軸承支撐。

所有軸承采用脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。軸承壽命應不低于100,000 小時以上。

5、機械密封

采用兩個上下雙重獨立的高質量機械密封系統，可以順時針或逆時針轉動，而不會帶來不良后果。機械密封均采用碳化鎢/碳化鎢或碳化硅/碳化硅，介質酸堿度范圍為pH=6～10。

機械密封是免維護的，潤滑與被輸送液體相隔開，能抵抗熱沖擊，并具有良好緊急運行的特點。

兩機械密封間應有一油室，油室內充有符合衛生標準要求的石蠟油，用石蠟油潤滑

和冷卻機械密封，并作為輸送介質和電機腔間的緩沖，作為進一步的保護措施。證機械密封的正常使用壽命不低于 25,000 小時。

6、電機

電機為鼠籠潛水電機，3 相、380V、50HZ，防護等級 IP68，絕緣等級 F。 電機能每小時啟動10次。能連接泵送溫度常規為 40°C 的介質，并且定子繞組的平均溫升不超過80°C。定子應熱壓嵌入定子室，并與轉子保持合適的間隙。直接起動電流不超過 6 倍額定電流。潛水電機和水泵必須由同一廠家生產。

7、電纜和電纜密封

電機配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜配備單獨可靠的電纜進口。電纜的尺寸符合行業標準并提供足夠的長度以接入接線盒或就地控制柜且不需拼接。電纜接入接線室應使用可重復使用的雙道壓縮橡膠套密封，不能使用環氧、硅樹脂或其它二次密封系統進行密封，應保證電纜的更換，電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾和拉緊鋼纜將電纜固定，避免受水流沖擊晃動，且不會在起吊時鉤住。

8、混合液回流泵保護系統

混合液回流泵設有一套保護系統，用于纏繞、過載、故障、漏水等發出指示，應

該在電機或主軸出現嚴重?fù)p壞前發出相關信號。

9、電機過載保護：

電機的每一繞組均由 PTC 型溫度傳感器保護，三個傳感器應串聯連接，這些傳感器都在攝氏 125℃時動作。所有保護信號均通過1個組合的模塊分別轉換為無源觸點送出。

10、電機腔泄露保護和機械密封泄露保護

在定子室中提供一個探測液體泄漏的傳感器。在密封泄漏時輸出信號，以防水進入電機腔。

一、設備操作分“就地”和“自動”兩種形式。

1）自動控制。檢查電源并確保通電后，將控制柜面板上的選擇開關撥至“自動”位置，此時，潛污泵即由中控室進行控制，不需現場人員做任何操作。

2）304不銹鋼現場控制控制。

a）檢查電源，確保通電。

b）將控制柜面板上的“就地/停/自動”選擇開關撥至“就地”位置。

c）按下“啟動”按鈕，設備運行。

d）按下“停止”按鈕，設備停止運行。

e）發生故障后及時檢修，待故障排除后重新通電復位運轉。

二、嚴禁污泥泵干運行，運轉時聯軸器應輕重均勻，無卡住和摩擦聲。

三、嚴禁頻繁啟動污泥泵，備用泵應每周至少運轉一次。

四、每次維修（重新接線）后，正式開車前，一定要確認電動機的轉向與泵規定方向一致。

五、每班檢查泥泵是否有異常的噪音或震動。

六、運轉中泥泵發出異常響聲，立即停泵，啟用備用泵，同時上報檢修。
