污泥池?cái)嚢杵鱍JB7.5/12-620/3-480S安裝教程


1、供貨范圍：主機、安裝支架等。

基本配置要求：電機防護等級IP68

軸承：SKF /FAG/NSK

軸：2Cr13不銹鋼材質

2、技術要求

（1）污泥池?cái)嚢杵鬓D(zhuǎn)動平衡自如，無卡死、停滯、振動等現象；

（2）污泥池?cái)嚢杵髯髅芊鈿鈮簩?shí)驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

（3）潛水?dāng)嚢铏C(jī)采用雙機械密封結構和唇形密封組織；

（4）污泥池?cái)嚢杵饕鲭娎|采用GB5013.2中YZW型橡套軟電纜或性能相同其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

（5）污泥池?cái)嚢杵鞅砻鎳娡糠栏幔浔砻婀饬?，無污損，碰傷，裂痕等現象；

（6）污泥池?cái)嚢杵饔褪覂?nèi)設有密封泄漏保護裝置；

（7）污泥池?cái)嚢杵饕鲭娎|中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

（8）污泥池?cái)嚢杵鳂~及轉子采用動平衡試驗，平衡精度為G6.3；

（9）污泥池?cái)嚢杵鞫ㄗ永@組內設有潮氣傳感器，以防電機繞組受潮燒毀。

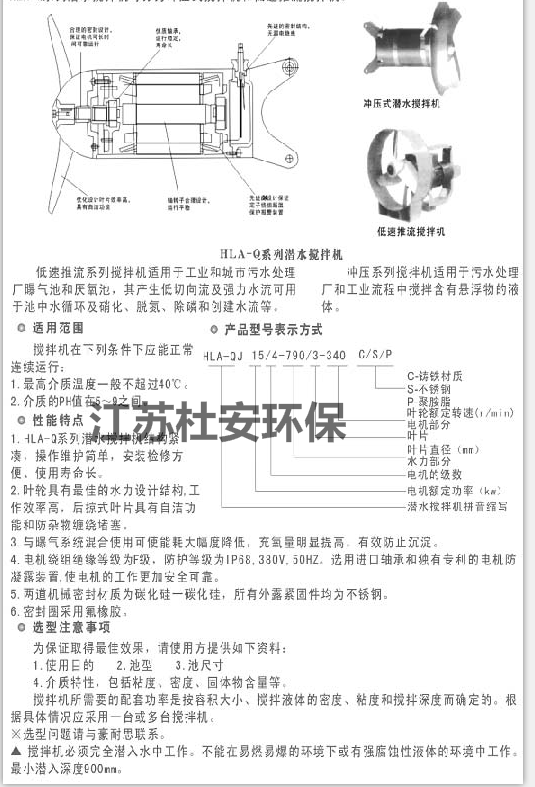

   3、結構設計

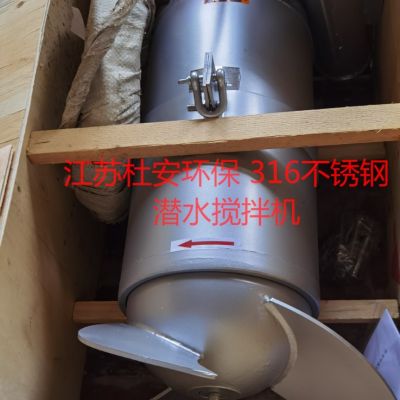

（1）主機

污泥池?cái)嚢杵鳛橹甭?lián)沖壓式結構，采用多級電機，葉片經沖壓成型，精度好，效率高，結構緊湊，體積小，重量輕，操作維護方便，使用壽命長。殼體全部采用不銹鋼制造，外形美觀流暢。

污泥池?cái)嚢杵鞑捎眯饼X輪減速機結構，結構緊湊，體積小，重量輕，葉輪通過CFD軟件優化設計，水力性能好。

（2）接線盒

接線盒與周圍液體、電機部分充分密封隔離；

冷卻：電機定子由周圍的液體冷卻。

（3）葉片

污泥池?cái)嚢杵魅~片采用反扭曲曲線設計，使葉輪避免阻塞結渣。

（4）電機

電機繞組的絕緣等級為F等級，正常情況下，電機溫度不超過80℃。電機防護等級采用IP68、較大工作溫度155℃，允許溫升100℃，并裝入過熱保護裝置及泄漏監控。電機繞組的絕緣等級為F等級，正常情況下，電機溫度不超過80℃。電機宜采用永磁高效電機，功率因數≥0.93。

（5）油室

潤滑并冷卻密封裝置，軸承座及齒輪與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

（6）軸承

污泥池?cái)嚢杵鬏S承的運行壽命大于80000小時；

考慮到軸承運行中的不利因素，選用的軸承壽命將高于上述值。

（7）軸密封

潛水?dāng)嚢铏C(jī)有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢。

（8）監測系統

定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作。

（9）材料

軸                            2Cr13不銹鋼

葉輪                            304不銹鋼

殼體                      304不銹鋼

導軌安裝系統                  304不銹鋼

O型圈                            丁晴橡膠

機械密封                     碳化鎢

污
   泥池?cái)嚢杵骷夹g(shù)描述：

設備清單、性能要求及安裝地點

  污泥池?cái)嚢杵鞒鰪S資料：污泥攪拌器的流場圖，合格證、使用說明書、裝箱清單和潛水?dāng)嚢杵魉屏Ρ怼?/span>

污泥攪拌器主要組成部分及供貨范圍如下（但不限于此）：

裝配完整的污泥攪拌器主機（包括葉輪、機械密封、軸等）

潛水全銅線圈電機

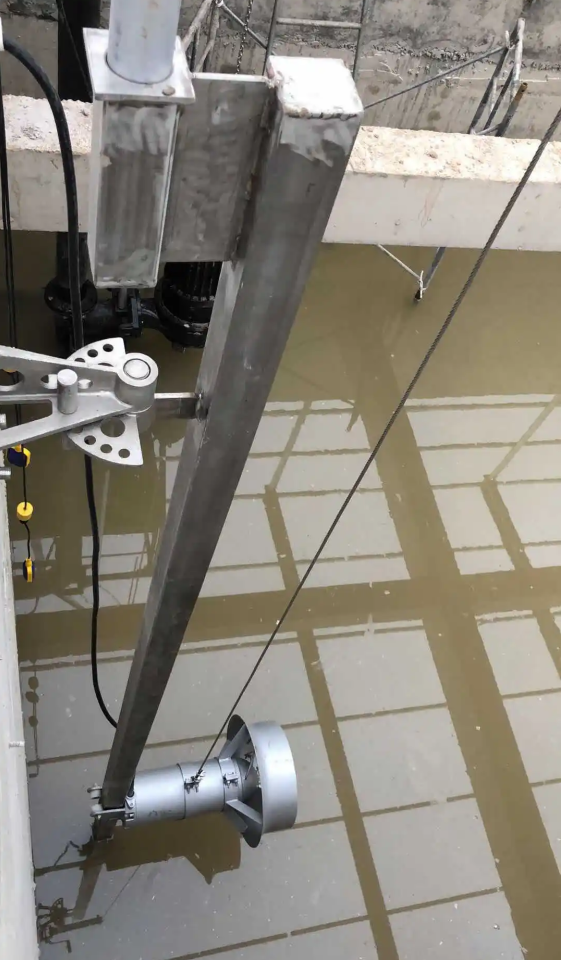

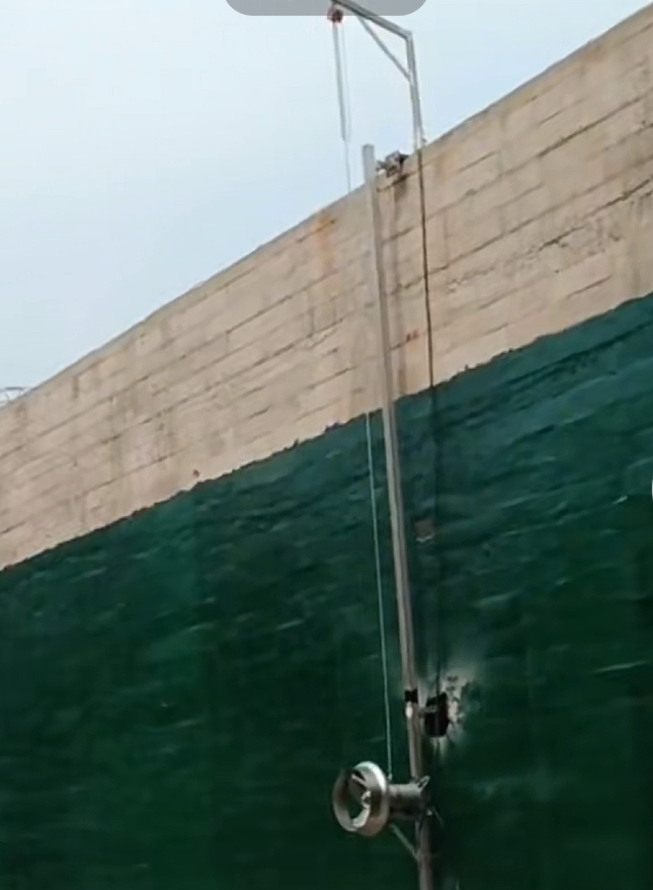

污泥攪拌器導軌及固定支架、電纜固定件、轉向及其定位裝置提升鏈、304不銹鋼鋼絲繩等

吊架固定座，帶旋轉裝置，可調方向。

導桿、吊架及提升裝置（固定式）

10m水下密封防腐電纜、固定件、接頭、緊固件等

現場不銹鋼304控制箱，帶立柱，防雨型設計。

所有連接附件、化學地腳螺栓

一年備品備件（機械密封 軸承 電纜 O型圈等）

提供現場指導安裝調試。

銘牌材質304、電機能耗等級二級能效以上；

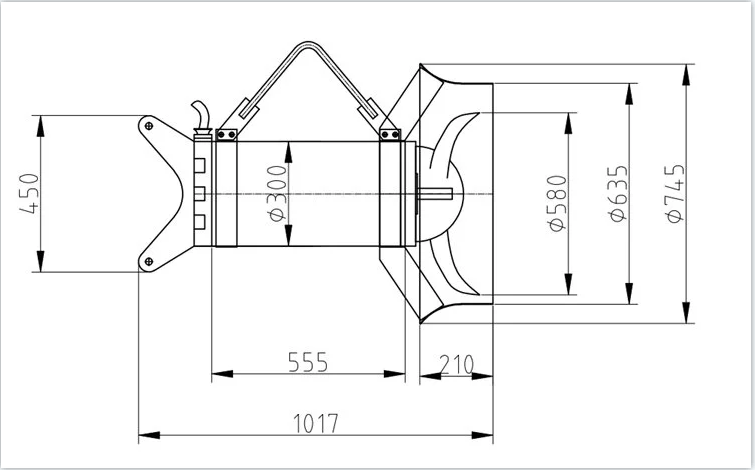

資料：提供設備外形圖（CAD格式，含重量）、說明書、合格證、產品出廠檢驗單、測試報告、質量文件等資料紙質版一份，電子版PDF一份
