使用電壓380V

葉輪直徑2500mm

葉輪轉速52轉/分

配10米防水密封電纜

齒輪箱減速機

全銅線圈電機、

配導軌 A型支架 提升架 手拉葫蘆 吊鏈和現場控制箱

潛水水力推流器性能及技術要求

（1）潛水水力推流器

1）型式及要求

a． 型式：二葉片或三葉片的螺旋漿式推進器。

b．要求

（1）對水池阻力和推進器推力進行計算，提供推流器設備的詳細選型報告。該報告至少包括：推流器型號規格、數量、額定推力、合計推力、工藝要求推力等。

（2）電機能連續和間歇運行，至少每小時能啟動15次，并不對推流器帶來任何有害影響。絕緣等級為H級或以上。

2）結構與材料

a.  供貨范圍（包括但不限于以下）

（1）裝配完整的推流器主機

（2）監控單元或綜合保護器

（3）泄漏傳感器

（4）導桿、提升裝置、支架、提升鏈、現場控制箱

（5）10米水下密封電纜，帶過熱和泄露保護信號線。

（6）兩年備品備件

b.  主要結構

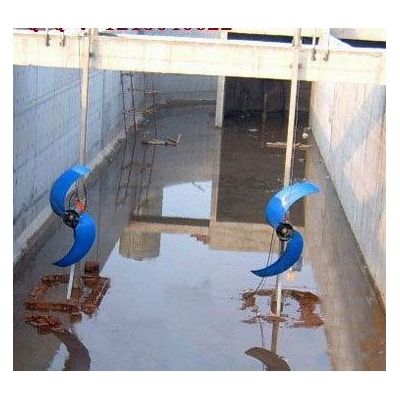

(1)潛水水力推流器的設計：推流器可上下升降，方便移動，檢查或維修無需人員進入濕井。推進器，附件和電纜可在20米水深持續潛沒工作，不會發生泄漏。

(2)潛水水力推流器的構造：每臺推流器具有齒輪箱或其它形式，潛水封閉式連接設計。潛水低速推流器的所有部件，包括電機和齒輪箱（如有），都能夠在水下連續運行。除底座和葉片外，推流器的主要鑄件為灰口鑄鐵，ASTM A-48 Class 35B，BS 1452 Grade 260或DIN 1691 GG25，表面光滑、無氣泡或其它不規則。所有的螺母、螺釘和墊圈為AISI 304不銹鋼。低速推流器外部所有與攪拌液體發生接觸的鑄鐵表面都有一層涂層噴涂保護。在需要防水密封的臨界接觸面上，采用腈或氟化橡膠O形環，從而使兩個面上的橡膠O型環及O型環接觸的四個側面無需特別的扭距限制就能獲得壓緊。不使用需要一定扭矩才能達到壓緊效果的形式，也不使用矩形截面墊片及密封復合物。齒輪箱為一個配有高精度、低負載齒輪的兩級、圓柱形的斜齒輪箱或行星齒輪箱。電機軸備有一個一體化的傳動齒輪。含有一級傳動齒輪的齒輪箱的中間軸與電機軸的傳動齒輪緊密配合。中間軸在兩個滾柱軸承中轉動并含有一個二級傳動齒輪。葉輪軸包含二級傳動齒輪并在一個單列和一個雙列角觸滾珠軸承中旋轉。所有軸承具有至少50,000小時的設計壽命。

(3) 冷卻系統： 電機能被周?chē)鷶嚢杞橘|(zhì)充分冷卻。

(4) 電纜入口密封： 電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和水下密封。接線室和電機室應被一接線板隔離，保護電機，避免外部物質通過推進器頂端進入。

(5)電機：低速推流器電機為一個鼠籠式感應電機，殼式設計，裝在一個充氣、水密的腔室內。定子繞組和定子線應絕緣以抗潮，絕緣等級在H級或以上。電機設計成可連續處理40℃的攪拌介質，能夠在間隔均勻的情況下每小時能起動15次。低速推流器為潛水工作。電機的允許電壓波動為±10％，電機設計成在較高40℃環境下工作，并且定子繞組的平均溫升不超過105 ℃，電機和電纜應能夠持續在水下工作，水密性符合IP68防護等級要求。電機額定功率足夠保證推流器在整個性能曲線上不會發生過載。

(6)電纜：動力電纜的大小按NEC和ICEA標準，有足夠長度與接線盒連接，不允許幾根短線捻接。電纜外護套是低吸水的防油氯丁橡膠。電機和電纜能在水下20米處連續使用而不失去其防水性能。

(7) 軸承：低速推流器電機軸在兩個潤滑的軸承上旋轉。軸承的設計壽命不低于10萬小時。

(8) 齒輪單元（如有）：齒輪箱為一個配有高精度、低負載齒輪的兩級、圓柱形的斜齒輪箱或行星齒輪箱。電機軸備有一個一體化的傳動齒輪。含有一級傳動齒輪的齒輪箱的中間軸與電機軸的傳動齒輪緊密配合。中間軸在兩個滾柱軸承中轉動并含有一個二級傳動齒輪。葉輪軸包含二級傳動齒輪并在一個單列和一個雙列角觸滾珠軸承中旋轉。所有軸承具有至少50,000小時的設計壽命。

（9）機械密封：耐腐蝕燒結碳化鎢或碳化硅。

（10）螺旋槳：螺旋槳包括兩個玻璃纖維強化聚氨脂葉片。螺旋槳能夠處理顆粒、纖維材料、重污水以及其它在常規污水處理中出現的物質。

（11）保護：所有的電機中每相繞組都連接熱敏開關，并串連。熱敏開關在 125 ℃ 時動作， 電機停止轉動并報警。定子室泄漏傳感器：探測定子室中的水。當定子室泄漏時，傳感器會動作，使得電機停止并報警。

熱敏開關和定子室泄漏傳感器與狀態監控單元或綜合保護器相連, 此監控單元或綜合保護器可裝在控制柜中。

(12）潛水水力推流器導軌、提升支架：雙導桿支架，低速推流器支架和起吊懸臂均為不銹鋼SS304。起吊葫蘆內需配置制動裝置。不銹鋼SS304的吊鏈、螺栓、螺母、墊片、旋轉操作手柄和化學地腳螺栓均應被成套供應。起吊懸臂采用一對一配置。

潛水水力推流器主要材料

殼體                灰口鑄鐵，ASTM A–48 Class 35B或更優材質

螺旋漿            玻璃纖維強化聚氨脂或更優材質

軸                   不銹鋼  ASTM 431或ASTM420

機械密封         耐腐蝕燒結碳化鎢或碳化硅

螺栓、螺母、墊圈    不銹鋼0Cr19Ni9(304)

導軌、提拉繩      不銹鋼0Cr19Ni9(304)

臂式起吊架        不銹鋼0Cr19Ni9(304)

其他隨機附件或要求：

潛水水力推流器隨機配備6套手搖式起吊裝置（含鋼絲繩、三叉掛鉤）安裝在原有起落支架上，部分鋼絲繩、掛鉤可以利舊，所需數量根據現場情況進行更換、補充提供。起吊裝置材質，水下部分需要不銹鋼304及以上材質，水上部分不銹鋼201、304或316不銹鋼及以上材質。起吊裝置可以靈活正反向操作，且停止操作后，裝置即刻剎停，手搖操作時自行解除剎車。起吊裝置的手搖把安裝具有防松脫結構，以防止搖把脫落。

潛水水力推流器整機質保兩年，質保期內設備保養時，提供現場或遠程指導。質保期內，如法潛水推流器出現非人為操作原因的故障，須安排進行維修，且該臺潛水推流器質保期按照維修后重新投入使用日期，重新計算。質保期內，同一臺潛水推流器相同故障如果出現兩次及以上，免費更換相同型號的全新推流器。

?
