杜安環保QJB潛水?dāng)嚢铏C(jī)技術要求：

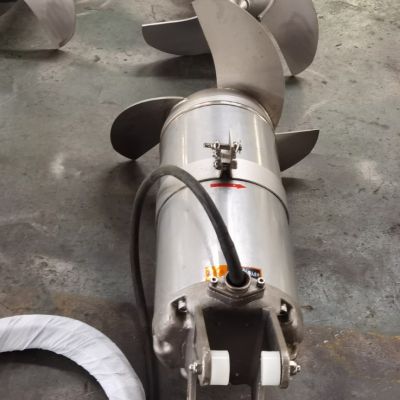

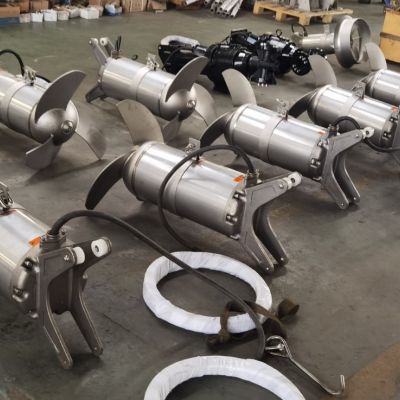

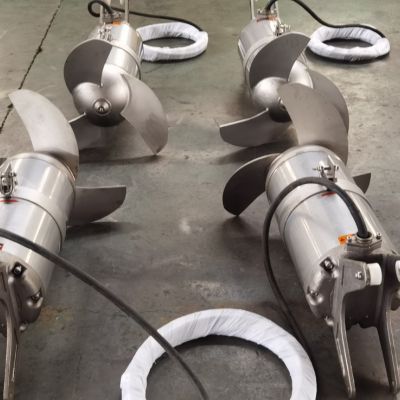

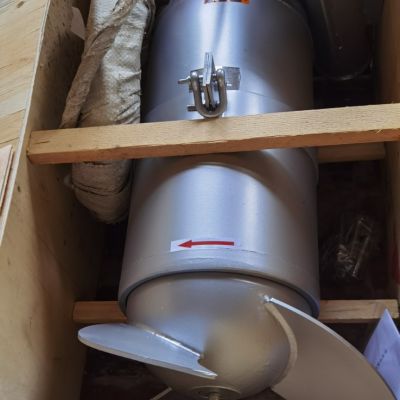

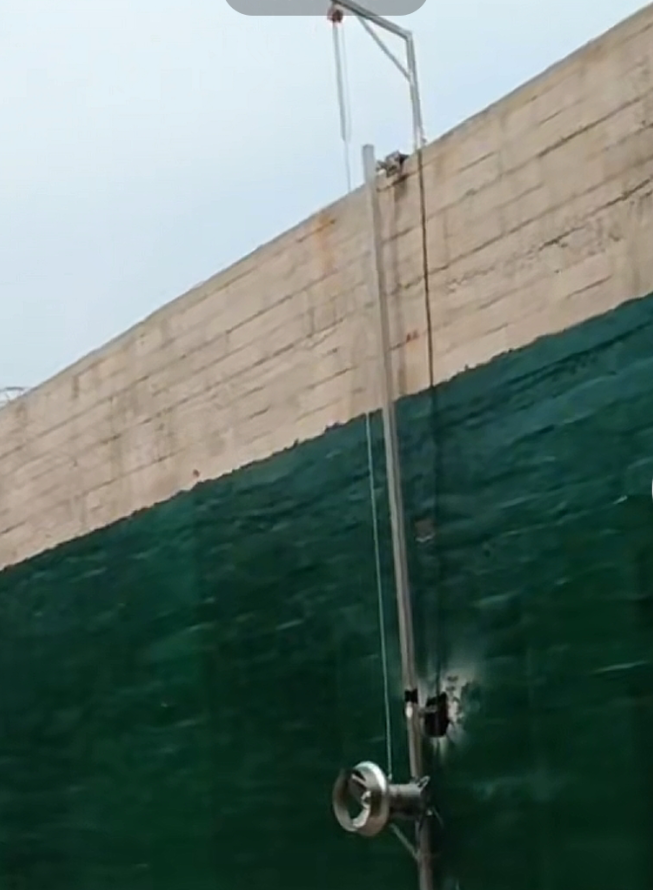

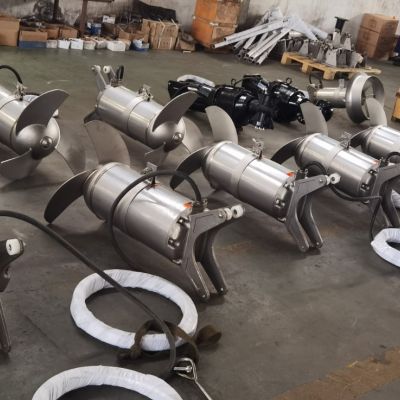

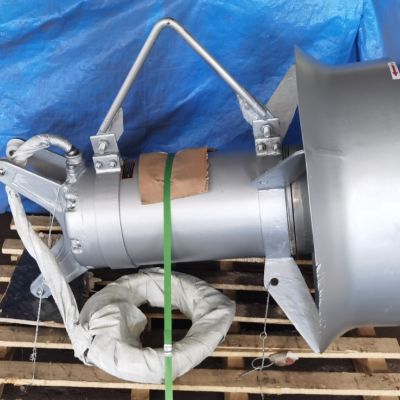

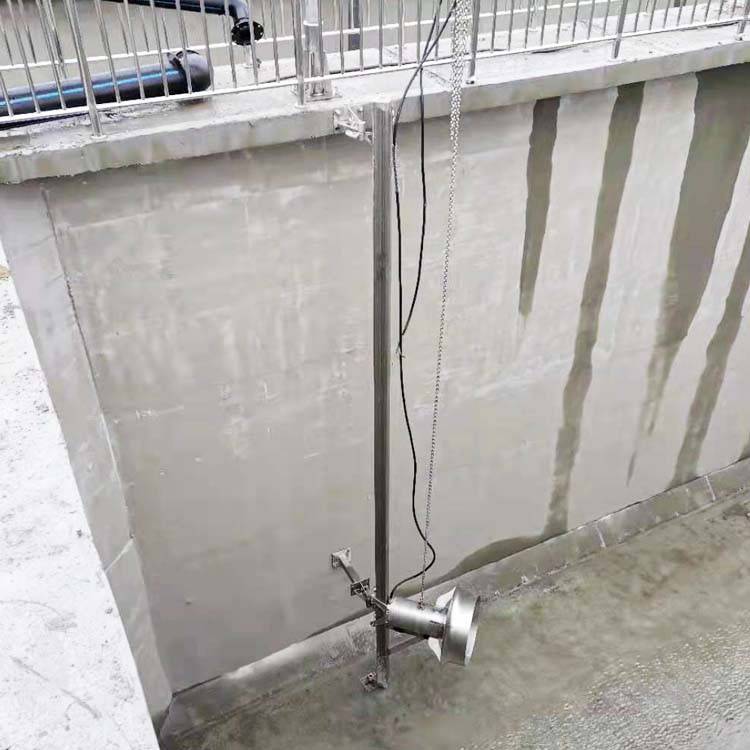

（1）潛水?dāng)嚢铏C(jī)由葉輪、潛水全銅線圈電機及不銹鋼安裝支架等組成。潛水?dāng)嚢铏C(jī)通過導桿安置在池底處的支架上，安裝導桿保證自由升降，提升和安裝攪拌器無需將水池放空。
      導桿系統攪拌機全部的重量受力在提升支架上，并且這個支架可承受攪拌器產生的推力。

（2）潛水?dāng)嚢铏C(jī)的殼體厚度足以承受荷載，表面平整無氣孔，結構緊湊。各水封面采用丁晴橡膠O形圈密封。

（3）潛水?dāng)嚢铏C(jī)的螺旋槳設計成自清潔、無堵塞的形式，為適應水的流態較優化設計，可防止污水中纖維物的纏繞。采取必要措施防止污物進入機械密封所在的油室。
      潛水?dāng)嚢铏C(jī)槳葉材質的選擇應重點從剛性和耐磨壽命方面考慮。螺旋槳和輪轂整體在工廠內經G6.3級動平衡檢驗合格。

（4）電機和螺旋漿軸應為同軸設計，軸應具有足夠的剛度，以承受正常工作、啟動、停機時可能出現的較大扭矩。

（5）軸承能同時承受軸向和徑向力以及對軸定位。為耐磨、油脂潤滑軸承，與介質能夠隔離，設計使用壽命不低于100000小時。

（6）介質端軸封為機械密封，其摩擦副為碳化鎢或碳化硅，具有良好的化學穩定性和熱傳導性，使用壽命長。在不影響或失去密封功能的情況下，密封可以順時針或逆時針轉動。每臺潛水?dāng)嚢铏C(jī)的軸密封系統有一個油室，油室從設計上能防止油過滿和留有油膨脹的空間。機械密封設計壽命不低于25000小時。

（7）配備符合IEC標準的潛水型三相鼠籠型異步電機，防護等級為IP68（水深6.5~7m），允許淹沒深度為水下20米，H級絕緣等級 B 級溫升，電機軸和轉子經動、靜平衡測試合格。電機運行產生的熱量由周圍攪拌流動的介質帶走而冷卻。潛水電機設計為可連續運行，整個運行期間不發生過載。每小時允許啟動次數大于10 次。潛水電機為全銅線圈電機。電機應能提供足夠的輸出功率，以保證潛水?dāng)嚢杵髟谄湔麄€(gè)推流曲線中不會發生過載。電機能被周圍攪拌介質充分冷卻。

（8）電纜采用潛水、柔性電纜，絕緣等級H。電機配有用于控制和動力的水下型電纜，為同一根電纜，單獨進口，電纜接入接線室使用可重復使用的壓縮橡膠套及O 形圈進行密封。電纜入口處有彈性襯套，保證防水和水密封?？棵芊夤芎吞兹χg的相互作用，使襯套沿電纜軸向移動,可保證電纜的更換。為了防止異物進入電機內部，采用接線端子板、密封墊等將電機室和接線室能夠隔離開來。端子板采用螺栓固定，電纜牢固地連接到接線端子板上。隨機配套提供電纜長度為10米。

（9）潛水?dāng)嚢铏C(jī)配套帶有滲漏、過載、過溫報警等監控元件。監測元件的設置能有效保護設備。當設備發生滲漏、過載、過溫或其它故障時，能及時中斷工作，并能向中控室送出相應的報警及保護信號。

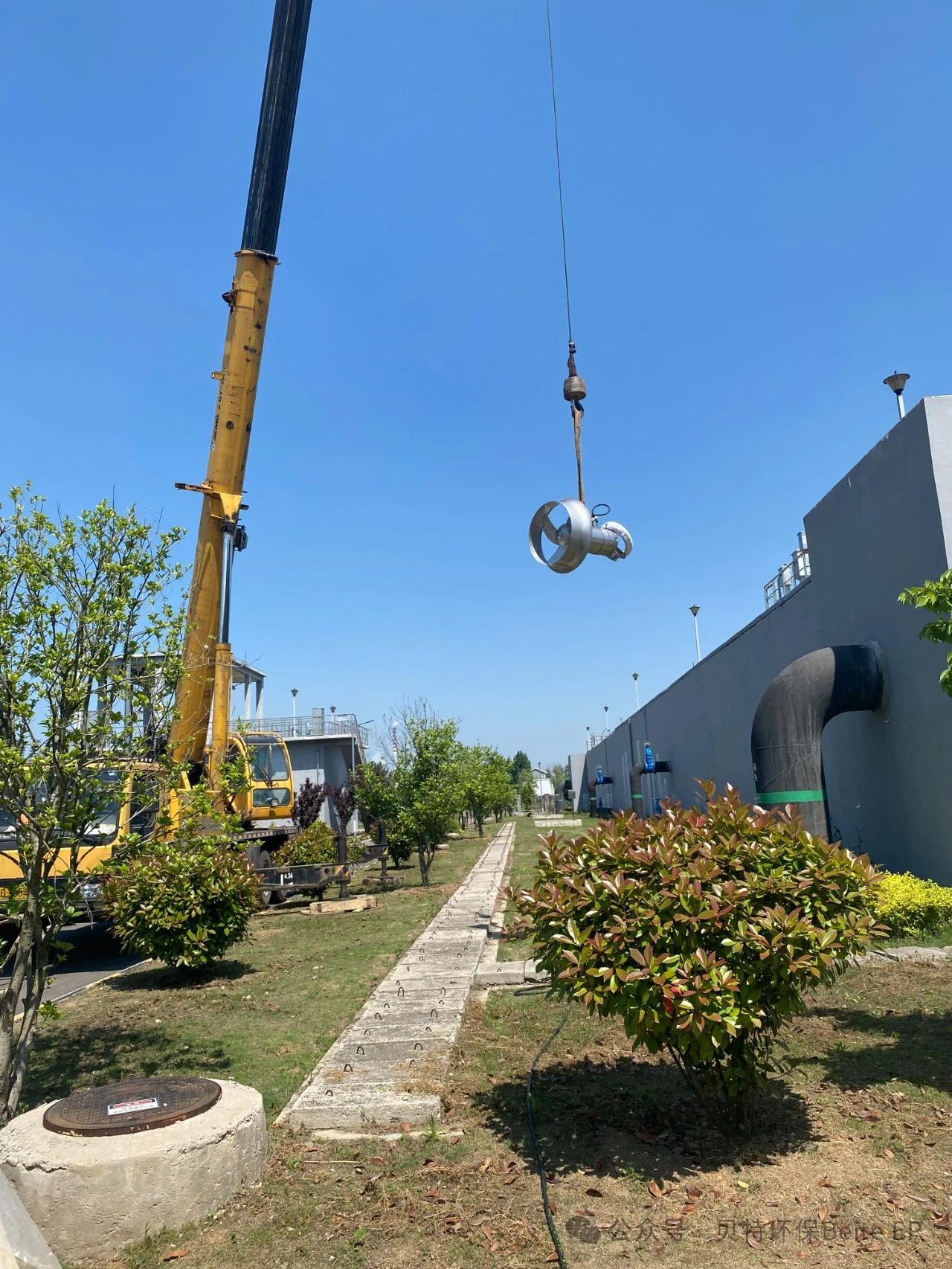

（10）潛水?dāng)嚢铏C(jī)配有可沿導軌上下移動的滑動托架，能提供三個方向的支撐，保證攪拌貢的安裝和維護快速、經濟。同時安裝裝置還應該能夠抵消運轉時螺旋漿的反作用力和一些振動，保證攪拌器運轉時的穩定性。每臺潛水?dāng)嚢铏C(jī)配置起吊用裝置，其位置位于潛水?dāng)嚢铏C(jī)的重心附近，并設置不銹鋼提升鏈。

（11）安裝潛水?dāng)嚢铏C(jī)根據潛水?dāng)嚢铏C(jī)所在水池的尺寸、安裝條件及設備性能要求復核攪拌器的具體位置，確定潛水?dāng)嚢铏C(jī)的功率、葉輪直徑、轉速、安裝高度、安裝角度等。

（12）每臺杜安環保QJB潛水?dāng)嚢铏C(jī)在污水中工作，具有足夠的混合、攪拌能力，能在允許淹沒深度為水下20米全浸沒的條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，潛水?dāng)嚢铏C(jī)在整個運行過程中保持無振動平穩運行，可連續運行時間至少為10000小時，壽命不低于10年。

（13）潛水?dāng)嚢铏C(jī)在垂直方向的安裝高度及在水平方向的安裝角度在運行中應可調，其水平角度調整范圍不小于120°。

（14）潛水?dāng)嚢铏C(jī)的全部材料適用于污水的腐蝕環境，材質為316不銹鋼或304不銹鋼。

杜安環保QJB潛水?dāng)嚢铏C(jī)的原材料要求不低于以下材質，如有優化需補充說明。潛水?dāng)嚢铏C(jī)的主要零部件名稱及材料：

葉輪： 316L 不銹鋼

機殼：316L 不銹鋼或鋅陽極

導桿（或?qū)鳎⒌蹑湥?16L 不銹鋼

所有緊固件、連接件：316L 不銹鋼

可提升式安裝潛水?dāng)嚢铏C(jī)制造、檢驗、試驗和驗收

（1）杜安環保質檢部建立一套完整的質量檢查制度，以保證所有影響產品的牢固性、可靠性、操作性能以及長期運轉性能的各種因素都已經過考慮，并對加工、檢驗及測試設備進行必要的試驗、檢驗和標定。

（2）潛水?dāng)嚢铏C(jī)制造、檢驗、試驗和驗收時，應按相關的標準、規范、規定進行。

（3）潛水?dāng)嚢铏C(jī)所使用的材料進行檢驗，并出具材料出廠合格證、材料檢驗和試驗記錄。
