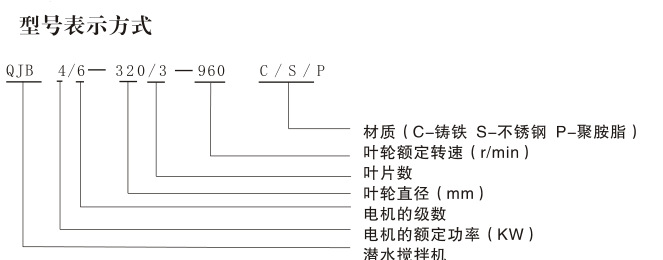

1、結構說明：

（1）潛水?dāng)嚢铏C(jī)的構造：

杜安環保QJB潛水?dāng)嚢铏C(jī)整體設計，封閉式連接，潛水型。潛水?dāng)嚢杷械慕M件包括電機和葉輪能夠在水下連續運轉。潛水?dāng)嚢铏C(jī)葉槳由潛水電機通過減速齒輪驅動。轉動頭部呈流線錐型，結構緊湊。

除支架和葉片外，潛水?dāng)嚢杵髋c液體接觸的主要部件為灰口鑄鐵，ASTM A48 Class 35B，或 DIN 1691 GG25，表面平整，無砂眼、氣孔或其它缺陷。殼體厚度應足以承受水壓等荷載。

所有的螺母、螺釘和墊圈為AISI316不銹鋼或SU304不銹鋼。

攪拌器在需要水密密封的臨界接觸面上是機械加工面，采用金屬與金屬接觸，并采用晴或氟化橡膠 O 形環，不能使用需要一定的扭力才能達到壓緊效果，并且橫截面為矩形的橡膠、紙質和化學合成物的墊片。

潛水?dāng)嚢铏C(jī)外部所有與液體接觸的鑄鐵表面都應有環氧樹脂涂層噴涂保護。

潛水?dāng)嚢铏C(jī)及其附件和電纜，能夠連續浸沒在較大深度為20米的水下而不會損失其水密性。

（2）螺旋槳

螺旋槳能夠處理常規污水。所有螺旋槳在結構設計上是水力平衡的無纏繞和自清潔形式。螺旋槳精心地進行加工和表面處理。螺旋槳能效率高傳遞電機輸出功率進行混合和推進池底污水流動。螺旋槳所有葉片都是相同的形式，間隔距離均勻的。葉片的材質為不銹鋼AISI304，葉片與輪轂牢固的結合成一個整體，采用單鍵栓固定在軸的端部，采用保護帽進行密封，并應使用鎖定墊圈系統。螺旋槳經動平衡檢驗合格。

（3）齒輪箱

潛水?dāng)嚢铏C(jī)通過高效的行星齒輪箱傳動。不銹鋼殼體材質為304或316，為流線錐形，表面與輪轂和電機殼平滑過渡，從而保證高度穩定性和良好的水力特性，提高攪拌器整體效率。齒輪箱內配備高精度、高效率、低負載的單極行星齒輪，齒輪齒由高耐磨合金鋼制成。齒輪箱內充油以潤滑和冷卻，并減少泄漏的影響。設計使用壽命不應低于100000小時。

（4）軸

電機軸和螺旋槳軸為304不銹鋼材質。軸由耐磨不銹鋼制造，螺旋槳軸和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封和徑向向密封能夠保護，與介質隔離。

（5）軸承

潛水?dāng)嚢铏C(jī)電機的軸在兩個球軸承上轉動，螺旋槳軸由兩個圓錐滾柱軸承支撐。所有軸承采用長期脂潤滑的高質量免維護軸承，能承受軸向和徑向負載。

軸承在 0.5Qn< Qn<1.25Qn 范圍內運行時（Qn為較佳工況點），軸承壽命不低于10萬小時。

（6）電機

潛水電機是三相鼠籠式感應電機。電機的防護等級為 IEC IP68 級，絕緣等級為 F 級，155℃。有合適的額定功率保證攪拌機在使用中不會發生過載。電機能每小時啟動20次。電機軸和轉子經動、靜平衡測試合格。電機設計成在較高 40℃(104F)環境下工作，能浸入和連續攪拌較高為 40℃的液體，并且定子繞組的平均溫升不超過 80℃。

電機和電纜能在較大20米淹深下連續使用而不失去其防水性能（符合IP68防護等級）。

潛水電機的能被周圍攪拌介質充分冷卻，不應依賴?yán)鋮s套或外部冷卻系統。而且電機室內充絕緣油以確保獲得優良的絕緣性能和冷卻性能。并防止漏水燒毀電機。

為監控每相繞阻上的溫度，在每相定子繞組線圈中裝有熱敏開關， 熱敏開關的設定打開溫度為 130℃，并接至控制柜，與控制繼電器連接。

（7）機械密封

在潛水?dāng)嚢铏C(jī)齒輪箱和螺旋槳之間應配備有一個機械密封和兩個徑向密封環，徑向密封環置于青銅套管上，能對機械密封提供額外的保護，且方便更換。軸封系統包括一個密封油腔，機械密封需在油腔內運行。電機室和齒輪箱之間也安裝一對徑向密封環。機械密封碳化鎢材質，并且在不影響或失去密封功能的情況下，可以順時針或逆時針轉動。機械密封采用碳化硅材料，具有良好的機械強度和抵抗熱沖擊特點，介質酸堿度范圍應在 4～10之間。

機械密封的設計使用壽命不低于25000 小時。

（8）電纜和電纜密封

電機配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜應配備單獨可靠的電纜進口。電纜的尺寸符合IEC標準并提供足夠的長度以接入接線盒或就地控制柜且不需拼接。
      電纜接入接線室應使用可重復使用的雙道壓縮橡膠套密封，不能使用環氧、硅樹脂或其他二次密封系統進行密封，保證電纜的更換。電纜出口為軸向，與電機殼外表面同向貼緊布置，同時用電纜夾將電纜固定在提升鏈上，避免受水流沖擊晃動，且不會在起吊時鉤住。

（9）電機保護

溫度傳感器：所有潛水?dāng)嚢铏C(jī)在定子的三相線圈內設 3 只串聯的熱敏開關(PTO)，用于監控定子溫升。熱敏保護在130℃時動作，啟動報警裝置并停下電機。泄漏傳感器：所有攪拌器都設置泄漏傳感器以探測電機的泄漏情況，
       防止水漏入電機造成損壞。泄漏傳感器為電極式傳感器，信號能被監測并在電機進水時發出報警信號。潛水?dāng)嚢杵鲗Ｓ帽Ｗo(hù)繼電器接受泄漏傳感器的報警信號，并輸出故障跳閘接點，以便自動切斷電機電源停止電機。
     潛水?dāng)嚢铏C(jī)專用保護繼電器安裝于就地控制箱內，其電源要求為AC220V。專用保護繼電器隨潛水?dāng)嚢铏C(jī)配套提供。


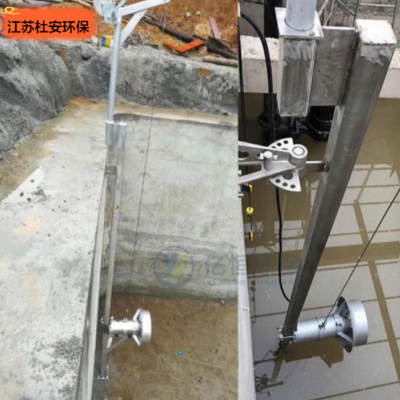

      每套完整的潛水?dāng)嚢铏C(jī)裝置由潛水電機、密封式齒輪減速箱、軸、螺旋槳、支架、導桿等部分組成。成套地配備牢固、有效及可靠運行所需的附件、緊固件、備品備件、保護器、就地控制箱和接線箱以及所需電纜，

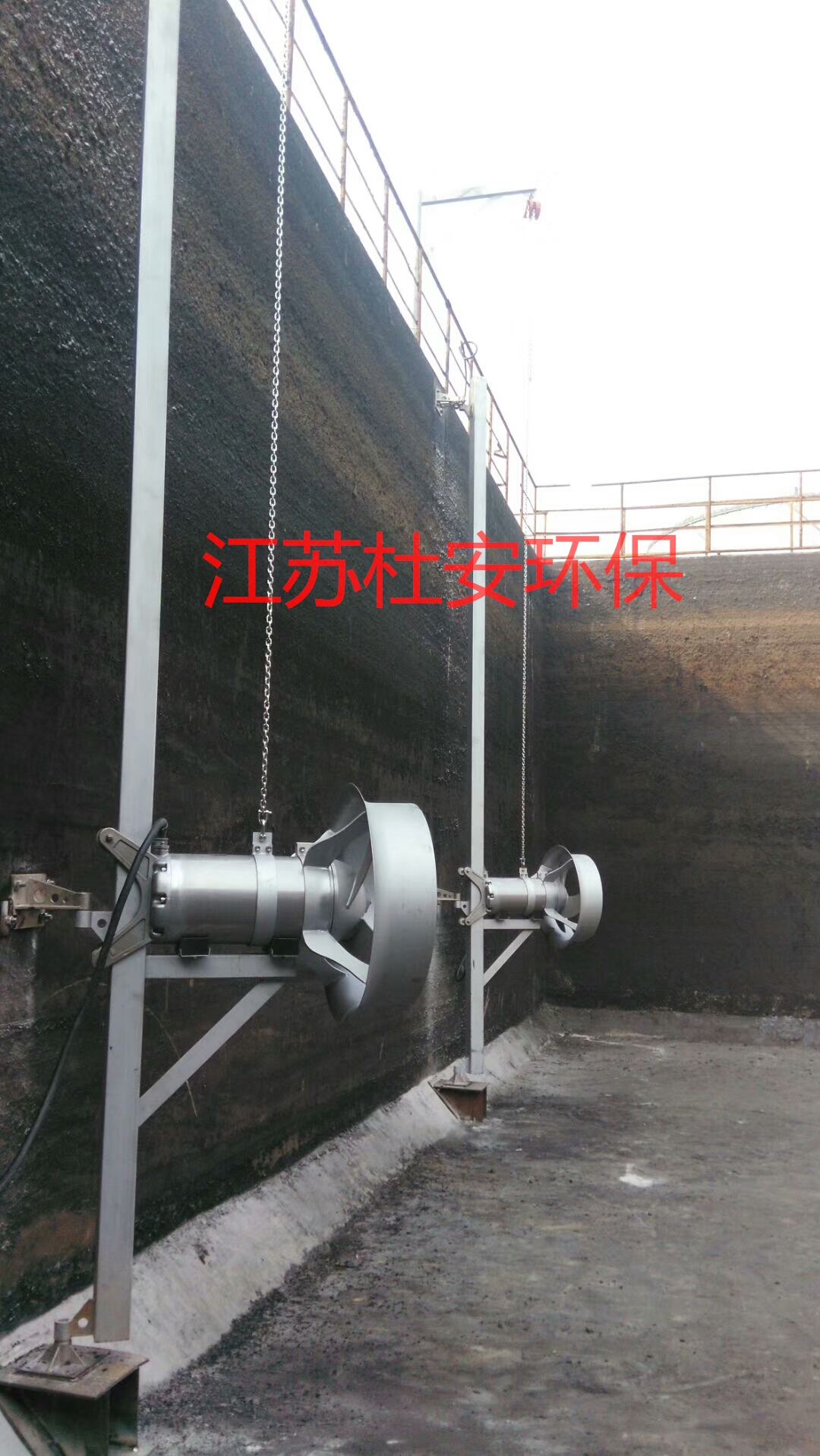

     一套提升裝置（可移動提升支架、提升葫蘆、不銹鋼提升鏈和吊鉤等）。每套主要包括以下部件：

（1）裝配完整的潛水?dāng)嚢铏C(jī)

（2）配套的潛水電機與齒輪箱減速機

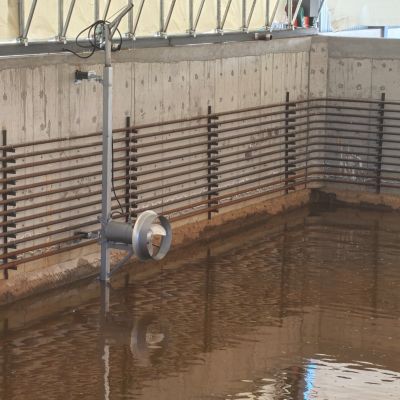

（3）全套安裝系統（導軌、支架、電纜拉緊件等）；

（4）YCW型潛水密封電纜；

（5）電氣保護元件，包括短路、過載、缺相保護等；

（6）潛水?dāng)嚢铏C(jī)保護元件包括濕度保護，溫度保護，以及保護控制器等；

（7）就地控制柜和接線盒等；

（8）所有連接附件、安裝用的所有緊固件(包括不銹鋼化學地腳螺栓、螺母、墊圈等)；

（9）兩年備品備件及備用工具。

本節說明潛水推攪拌機的設計、制造、工廠試驗的技術要求。

總則：標準化的外觀、運行、維修、備品備件以及制造商服務，所提供的設備必須是一個制造商的產品。

規格及供貨要求：

潛水?dāng)嚢铏C(jī)為成套裝置，配套完整的潛水電機；設備的保護元件，包括電機泄漏保護，電機過熱保護；電機固定架、限位固定鏈、導軌、緊固件、起吊葫蘆、水上提升裝置等；10米水下電纜；有效和牢固運行以及安裝所必需的安裝附件。

其中由機械設備配套的控制箱（或接線箱）至其所控設備之間的動力及控制線纜（包括水下電纜）由江蘇杜安環保主機配套供應，其長度為標配10米，并滿足工程要求。

生產經驗及資格

江蘇杜安環保潛水推流器、潛水?dāng)嚢杵鬏S承和機械密封商為NSK品牌和碳化鎢材質。

質量要求

江蘇杜安環保QJB潛水?dāng)嚢铏C(jī)、潛水推流器負責其整體系統的安裝調試和正常運行。
