杜安環保QJB-W5.5污泥回流泵全變頻控制


杜安環保QJB-W潛水回流污泥泵使用性能與產品結構說明

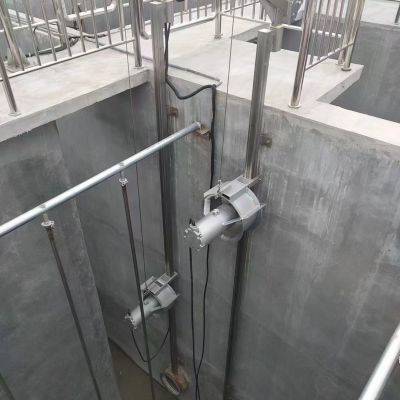

（1）潛水回流泵能自動穩固地與排水連接座聯接，并且能在2根平行導桿的引導下從泵坑頂部到水泵連接座自由滑動。

（2）單元與排水連接座的密封充分是機械加工金屬與金屬的不漏水接觸。

（3）材質是 DIN1691，GG25G 灰口鑄鐵，其表面平滑無砂眼或其他鑄造缺陷，所有外露的螺栓螺母均由 AISI-304 不銹鋼或高級別的其他材料制成。除不銹鋼外，所有與泵送介質接觸的金屬表面和泵的外部噴涂有醇酸底漆及面漆保護。

（4）電機能通過周圍環境及泵送的介質獲得足夠的冷卻，不需冷卻夾套或外部冷卻系統。

（5）控制電纜和動力電纜采用專用潛水電纜，電纜外護套是低吸水的防油氯丁橡膠，能在水下 20 米處連續使用而不失去其防水性能。

電纜進線密封設計能消除一定的扭矩以形成一個防水的潛水密封；進線裝置保證能方便地替換電纜。接線室與電機室被一接線板（或接線單元）隔離，避免外來物質從泵的頂部進入定子室。

（6）電機是鼠籠式感應電機，裝在充氣的防水的殼內。定子繞組和定子導線的絕緣等級為 H 級 180℃。定子通過滴注法絕緣，使得繞組滿充率至少達到 95%。定子熱縮嵌入定子室中。不能接收采用需在定子殼上鉆孔的螺栓、銷和其它連接裝置。電機設計成可連續處理攪拌40℃的介質，每小時可至少起動 15 次。為監控每相繞組上的溫度，在定子進線線圈中裝有熱敏開關，熱敏開關的設定打開溫度為 140℃，閉合溫度為 95℃，可以與電機過載保護相連接，并與控制柜連接。

（7）電機的允許電壓波動為 +/- 10% ，電機設計成在較高 40℃環境下工作，并且定子繞組的平均溫度不超過 85℃，提供一份能顯示轉矩、電流、功率因素、輸入/輸出功率和效率的性能表。該性能表還應包含起動和零負荷特性的數據。電機和電纜應能夠持續在水下工作，水密性符合 IP68 防護等級要求。電機額定功率足夠保證回流泵在整個性能曲線上不會發生過載。監控電纜包含兩根1.5m ㎡導線，用于連接熱敏開關和可選保護傳感器。

（8）泵軸在一直用油脂潤滑的兩個軸承里轉動。上軸承是一單列滾珠軸承。下軸承是一雙列角接觸球軸承，用于承擔徑向力和軸向推力。在泵的性能曲線范圍內，泵在其有效工作點以較大轉速運行，設計壽命不低于10萬小時。軸承能承受較大設計負荷的 125%，并適合反轉。

（9）每臺回流泵配有一套上、下雙重獨立的機械密封系統，機械密封采用耐腐蝕材料碳化鎢材質，在油腔內運行，該油腔能以一個穩定的流速對重疊的密封面進行潤滑。

機械密封是免維護的，潤滑與被輸送液體相隔開的，能抵抗熱沖擊，密封系統不依靠泵所送的介質來潤滑。機械密封設工況和故障顯示、報警，機械密封的使用壽命不低于30000 小時。

（10）每個密封的分界面須由自身的彈簧系統聯接。機械密封能在順時針或逆時針轉動時，都能正常運行。

（11）外機械密封的外腔裝上防磨損裝置--螺旋凹槽以除去沉積顆粒。

（12）所有的旋轉部件均作適當?shù)撵o態與動態平衡，以使在正常的全速動轉時、并在最大的負荷條件下，均不在設備中、或車間中、或在周圍的附近處，出現過分的振動，其不平衡度符合 GB3216-82，AWWA 及 JSWAS 標準的規定?；亓鞅谜駝?nbsp;VIS10 傳感器：安裝在水泵頂部接線室，單一方向測量，輸出 4－20mA 信號。用于當潛水回流泵發生阻塞、裝置故障、部件松散和損壞及軸承故障時，發出報警。

（13）每臺回流泵的軸密封系統有一個油室。

（14）泵和電機軸為同一單元，連續無間斷，不采用耦連形式，泵軸是電機軸的延伸。不采用中間齒輪箱或齒輪變速器因為這會降低效率和增加維修費用。

（15）葉輪的材料是304不銹鋼、316不銹鋼、316L不銹鋼或雙相不銹鋼。達到動平衡。長流道無劇烈拐角，使葉輪具有非常好的過流特性，能使廢水中通常存在的固體、纖維物質、污泥等其他物質無阻塞流通。

（16）蝸殼是整件的灰口鑄鐵，材質為 ASTM A-48，35B 級。偏心設計，足夠大的平滑流道以通過進入葉輪的顆粒。

（17）油室注入符合 FDA172.878 衛生標準的白石蠟潤滑油，不含芳香烴及按 FDA172.878 衛生標準處理。

（18）提供定子室泄漏監控 FLS (Std.)，定子繞組熱敏開關(Std.)，

（19）提供關鍵的電纜固定措施，該措施保證水泵出水管內的電纜穩定，在被提升水流的沖擊下不發生損壞，該措施還保證水泵檢修時吊裝方便。

（20）潛水回流泵能每天24小時連續運行，并可每小時啟動至少 15 次，利用周圍液體冷卻，潛水深度不低于20 米。

（21）QJB-W型潛水回流泵安裝的設備在運轉時是無異常噪聲和振動的，符合GB10890-89《中華人民共和國城市區域噪聲標準》的規定。
 保證其所安裝的所有設備在運轉時泵站廠界噪聲標準晝間≤60dB(A)，夜間≤50dB(A)；鉛垂向Ｚ振級標準值晝間≤75dB，夜間≤72dB。


江蘇杜安環保潛水回流泵質量要求與參考標準

A.這里所列各種設計、制造、組裝標準應適合在中國使用并至少符合或超過下列標準，但不小于以下已頒標準：

1.GB1220-84不銹鋼條

2.VDE0530電工機械標準

3.DIN40050電工機械保護類型標準

4.DIN42950電工機械設計類型標準

5.GB191-90包裝、貯存，運輸標識

6.GB/T13384-92機械及電氣設備包裝規范

B.采用以上某標準時應用較新版本。

木箱包裝

物流配載

產品質保期18個月

售后提供現場或線上指導安裝調試

?
