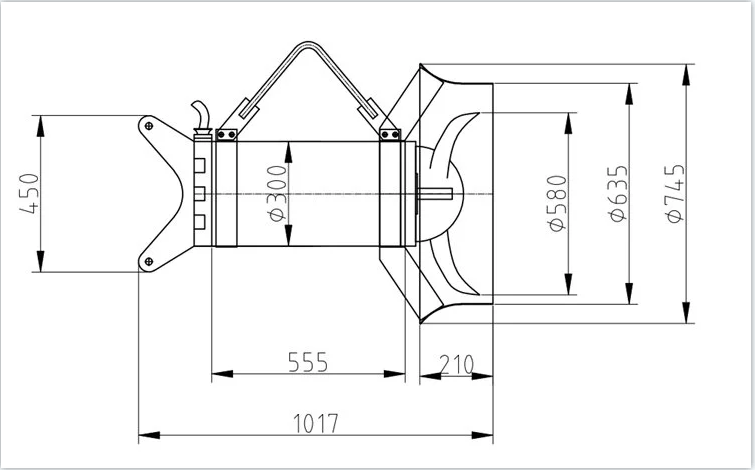

QJB22/12-620/3-480S厭氧區水下攪拌機技術說明

厭氧區潛水攪拌機結構性能：

厭氧區潛水攪拌機由潛水電機、攪拌葉輪、密封機構、減速機構、安裝系統、電控設備等部分構成。

總體要求如下：

1、潛水攪拌機安裝軸承罩、主軸和攪拌槳葉。如采用水平攪拌器，需確保密封。

2、接觸被攪拌污泥混合液的攪拌器部件的材質，適用于污泥混合液的特性，而且能耐磨損和腐蝕。潛水攪拌機可創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

3、每臺潛水攪拌機及其附屬設備的布置便于操作、維修和拆卸，而且不中斷裝置的運行。

4、導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝潛水攪拌機全部的重量受力在一個支架上，支架可承受攪拌器產生的推力。

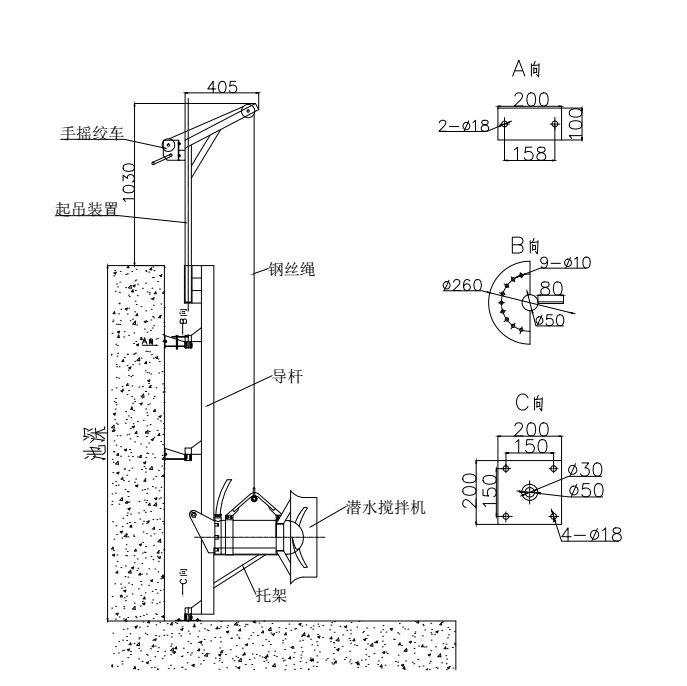

5、為便于檢修攪拌機，需安裝提升系統，包括導軌、提升索、水上提升支架和電纜固定件等。潛水攪拌機殼體結構由方便固定提升索的設計或配置，安裝攪拌器也不必把池子防空。

6、潛水攪拌機的電機殼體由優質不銹鋼制造，殼體厚度足以承受荷載，其表面加工平整光滑。

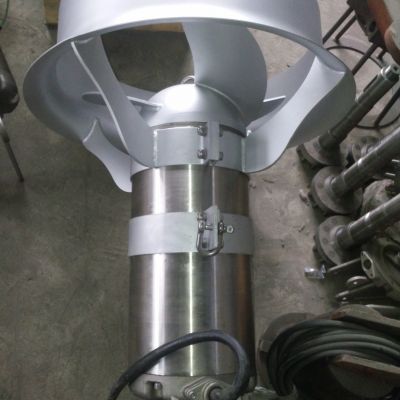

7、葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸中間應裝有鎖定裝置，以防轉動時松動，葉片設計需考慮自清潔及免振功能。

8、攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和徑向載荷。

9、潛水攪拌機的防護等級為 IP68，絕緣等級為 F，潛水電機可連續運行，每小時可啟至少15 次，潛水電機為全銅線圈，使用壽命長。

主要零部件材料：

電機殼體     SS304 不銹鋼

主軸         2Cr13

葉槳         SS304 不銹鋼

提升系統     SS304 不銹鋼

提升鋼絲繩     SS304 不銹鋼

水下安裝系統    SS304 不銹鋼

緊固件(螺栓、螺母、墊片) SS304 不銹鋼導軌架 SS304 不銹鋼

厭氧區潛水攪拌機設計和供貨說明：

杜安環保負責潛水攪拌機的設計制造、基礎安裝設計和供貨工作，包括主機、所有附件和零部件、必要的專用工具及全部安裝材料（與池底或池壁相關聯的各類支架及材料）。賣方負責提供配套土建以及公用工程（水、電、風）接口條件。

施工、安裝界面

賣方所供設備應以整體供貨為原則，需要安裝的設備本體應在安裝完成后再整體運至現場，避免增加不必要的現場安裝工作；運至現場的設備，由買方負責安裝，賣方現場指導安裝并保證安裝效果，后續因安裝問題引起的設備無法正常運轉由賣方負責；

用戶負責現場土建施工，杜安環保向用戶提供系統相關的設備基礎、預留預埋等土建條件。

供貨清單

賣方按照買方及設計方要求進行設計，提供完整的潛水攪拌機的成套設備，包括主機、所有附件和零部件、必要的專用工具及全部安裝材料（與池底或池壁相關聯的各類支架及材料）、供貨（含兩年備品備件）、安裝指導、調試指導、質保等。

檢驗、試驗及驗收

本條款用于合同執行期間對賣方所提供的設備進行檢驗、監造和性能驗收試驗，確保賣方所提供的設備符合本技術協議書規定的有關標準要求。設備的檢驗與測試，業主和買方的參與并不解除賣方的任何責任。

工廠檢驗

1)工廠檢驗是質量控制的一個重要組成部分。賣方嚴格進行廠內各生產環節的檢驗和試驗。賣方提供的合同設備簽發質量證明、檢驗記錄和測試報告，并且作為交貨時質量證明文件的組成部分。

2）賣方檢驗的結果滿足本技術范圍書的要求，如有不符之處或達不到標準要求，賣方應采取措施處理直到滿足買方要求，同時向買方提交不一致報告。賣方發生重大質量問題時及時將情況通知買方，處理方案經買方許可。

3）在檢驗前 1 周將詳細的試驗程序提供給買方批準。

4）對設備主要部件進行材料的化學成份分析，并出具報告。

潛水攪拌機性能驗收試驗：

1）性能驗收試驗目的為檢驗合同設備及其附屬設備的所有性能是否符合技術性能的要求。

2）性能驗收試驗的地點為買方現場。

3）性能驗收試驗

裝置安裝完成后，賣方協助買方進行試運轉，買方進行所有必要的試驗來證實設備情況良好，且符合本技術協議要求。

質量保證

杜安環保對提供的文件及圖紙負責，若有錯誤項或漏項（如缺失預埋件或安裝孔洞、預埋件或孔洞過?。?，在施工或維修時產生的費用由賣方負責。

杜安環保生產的潛水攪拌機整機牢固、質量負責，材質符合規定的標準規范、運行性能滿足技術要求。

3）提供的設備性能滿足以下基本要求，也可以提出超出或高于以下要求的性能保證并予以特殊說明：

（1）外形整齊美觀，設備是全新的、未使用的，并在各個方面符合本協議書規定的質量、規格和性能要求。

（2）保證設備經過正確安裝、合理操作和維護保養，在設備壽命期內運轉良好。

（3）保證設備各構件的機械性能，并能滿足本設備長周期穩定運行。

4）其它要求：

（1）隨機資料（每臺設備六份，一正五副），包括但不限于：供貨裝箱清單，技術資料包括全部圖紙、設備說明書、附件說明書、合格證、試驗報告等。
