QJB5.5/4-1800/2-52/B低速推流器耦合安裝

(1) 低速推流器主要結構及性能要求：

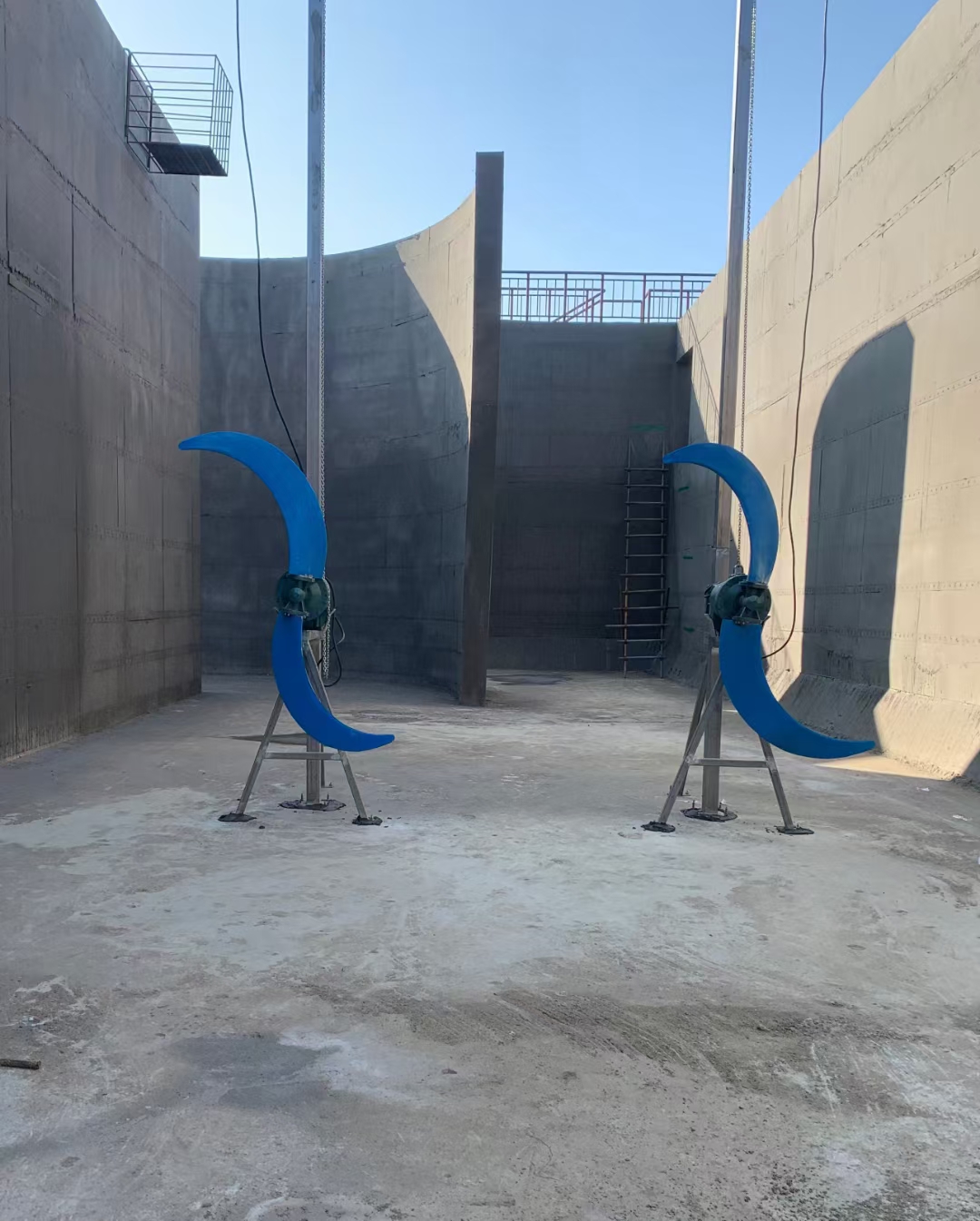

江蘇杜安環保低速潛水推流器應用在水解酸化池，進行水平推流。潛水推流器能在電機全浸沒條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中須保持平穩，池底水平流速不小于0.3 m/s。

水解酸化池現有潛水推流器的耦合裝置、導桿，江蘇杜安環保生產的潛水推流器需與現有耦合裝置、導桿匹配，潛水推流器通過導桿導至耦合裝置并能自動耦合就位，通過潛水推流器自身重量自動完成固定，同時江蘇杜安環保生產的潛水推流器需與現有的潛水推流器電氣控制及保護回路匹配，確保與現有設備的無縫互換。不得對現有耦合裝置、導桿、電氣控制及保護回路進行任何改動，以及不得提供新的耦合裝置、導桿、設備控制箱替換現有耦合裝置、導桿、現場控制箱。

(2) 葉輪

潛水推流器低速大槳葉葉輪，材質為玻璃鋼、聚胺酯或304不銹鋼。

低速推流器葉片為雙香蕉形，用玻璃纖維強化聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有長期自動清洗性能；葉片用鎖緊螺母緊固在軸上，維修時，容易拆卸更換。

(3) 機軸

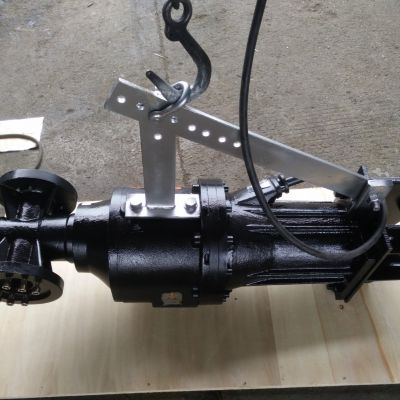

低速潛水推流器采用兩級斜齒輪減速箱減速機構，減速箱前部設置密封油腔，葉輪軸貫穿該油腔，出油腔部位用機械密封進行密封。葉輪和葉輪軸之間采用鍵連接固定在軸的端部，并加以密封，葉輪和葉輪軸采用鎖定裝置以防葉輪和軸無論是正轉還是偶爾發生反轉都不會發生松動，電機軸與污水接觸部分（葉輪與機械密封之間）帶軸套防護或其他有效防護措施，防止電化學腐蝕現象發生。減速箱軸承設計壽命不低于l00000小時。

(4) 密封

每臺潛水低速推流器采用三密封結構以便將推進器的各部分分開,其中葉輪軸上的外密封用于軸密封系統油室，以及一個用于齒輪箱的獨立的第二油室，第三個密封為一個安裝在電機軸上的丁晴橡膠唇密封，能夠隔離齒輪箱油室與定子室。葉輪軸上的外密封為一個含有一個靜止和一個正向旋轉的耐腐蝕燒結碳化鎢（WCCR）或同等材質環的機械密封，暴露在攪拌液體中使用不會造成機械密封損壞，機械密封的設計使用壽命不低于3萬小時。密封既不需要維護也不需要調整或依賴于旋轉方向。

 (5) 電纜和電纜密封

低速推流器電纜接線室是一個帶固定板的完整部件。電纜入口處有兩套彈性襯套，保證防水和潛水密封。電纜入口包含兩個圓柱型彈性襯套。每個襯套帶墊圈和一個套圈，有精密的公差設計以適應電纜的外徑和入口的內徑。襯套可被一個密封管擠壓，密封管是用兩個不銹鋼螺絲擰進電纜接線室。不利用扭矩作旋轉密封，而是靠密封管和套圈之間的相互作用，沿電纜軸向移動襯套。接線室和電機室被一接線板隔離，保護電機，避免外部物質通過潛水推流器頂端進入。

江蘇杜安環保低速推流器的每根電纜配置電纜吊掛網兜，電纜吊掛網兜的材質為316不銹鋼或更優質材料。

(6) 潛水推流器保護

在潛水推流器每相定子繞組線圈中裝入熱敏開關。熱敏開關需在≤70℃時常閉，在≥140℃時常開。在潛水推流器潛水電機定子室、接線室以及攪拌器油室設泄漏傳感器。

熱敏開關、定子室漏水傳感器經導線引至電機接線盒。接線盒包括端子板，端子板用彈性“O”形環與電機密封。接線板采用穿線壓緊桿方式長期固定和連接電纜導線及定子進線。

電機提供與上述保護配套的保護裝置，具有以下功能：熱敏開關斷開時，停止電機運行并報警；定子室、接線室、油室中滲入水分時，停止電機運行并報警。

潛水推流順路備件套裝技術要求

江蘇杜安環保低速推流器所供備件與所供推流器配套，備件套裝包括潛水推進器所用到的機械密封、O型密封圈、接線室纜線進線密封、軸承、葉輪、機械密封和水下防腐電纜。要求所供貨物完整無瑕疵，所用材質符合規范即可。

江蘇杜安環保低速推流器主要零部件材質：

QJB潛水推流器主要零部件材質

潛水推流器電機、減速箱殼體：不銹鋼或鍍鋅鋼

機軸：不銹鋼或鍍鋅鋼

潛水推流器槳葉：玻璃鋼或聚胺酯

機械密封：碳化鎢或碳化硅

杜安環保QJB潛水推流器控制方式：

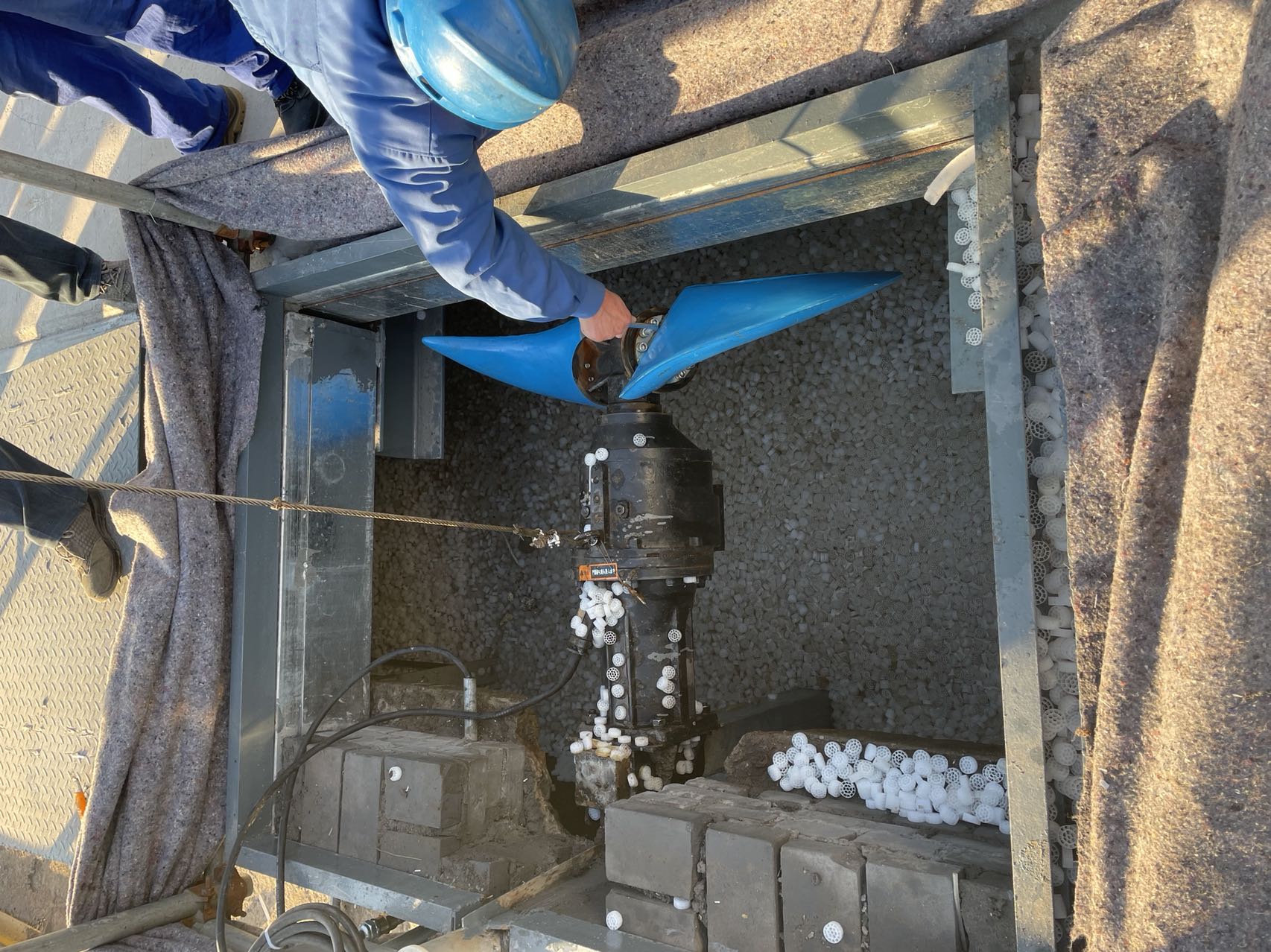

潛水推流器安裝示意圖；

1導桿，2潛水推流器主體(含滑套)，3托架，4主導桿，11上固定板，12連接桿，13導桿，14連接板，15下固定板，31為連接板，32支撐桿，33減震塊，34輔助桿，41上固定板，42導桿，43為連接板，44下固定板，5穩定體。

潛水推流器的操作方式為就地手動控制和PLC自動控制二種方式。

1、手動控制

潛水推進器配備手動控制，在自動控制無法實現的情況下仍然可以實現手動控制。即：當控制柜面板上“選擇開關”放在手動控制位置時，機器可在現場通過控制開關手動執行，手柄控制按鈕可分別控制設備的運行。

2.自動控制

在PLC自動操作方式下，潛水推進器由時間自動控制。潛水?dāng)嚢杵鬟B續運行或間歇運行。

當選擇開關設置在全自動控制位置時，機器可按以下幾種方式運行。

通過控制面板的起動按鈕。通過控制面板的時間控制。

杜安環保潛水推流器的現場控制箱：

現場控制箱滿足各項設計指標，同時符合使用或行業標準；滿足當?shù)貧夂驐l件。

?
