擺線針輪減速機結構原理：

擺線針輪減速機是采用K-H-V少齒差行星式傳動原理及擺線針齒嚙合的新穎傳動機械。大多應用于紡織印染、輕工食品、冶金礦山、石油化工、起重運輸及工程機械等領域中的驅動和減速裝置。

行星擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。

在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個滾柱軸承，形成H機構，兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒輪相嚙合，以組成少齒差內嚙合減速機構，（為了減少摩擦，在速比小的減速機中，針齒上帶有針齒套）?！　　?/span>

當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廊曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為即有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦轉動一周，擺線輪于相反方向上轉過一個齒差從而得到減速，再借助W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

擺線針輪減速機主要特點：

一、高速比和高效率

高級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。

二、結構緊湊體積小

由于采用了行星傳動原理，輸入軸與輸入軸在同一軸心上，所以結構緊湊，體積小。

三、運轉平穩噪聲低

擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動和噪聲限制在最小程度。

四、使用時間長

因主要零件采用軸承鋼，經淬火處理（HRC58-62）獲得高強度，并且部門傳動接觸采用了滾動摩擦，所以時間長。

擺線針輪減速機具有以下特點：

a、減速比大，一級傳動為9-87，雙級傳動為81-5133，多級組合可達數萬。

b、結構緊湊，體積小，與同功率的減速機相比，重量體積小1／3以上，輸入軸與輸出軸在同一軸線上，使其機型獲得盡可能小的尺寸，安裝調試方便。

c、運轉平穩、承載能力大，嚙合齒數多，重疊系數犬，使震動和噪音限制在最小程度。

d、傳動效率高、使用時間長；針齒嚙合傳動為滾動摩擦，主要零件均用軸承鋼經熱處理硬度。

達HRC60左右，使用時間長，效率可達90％以上。

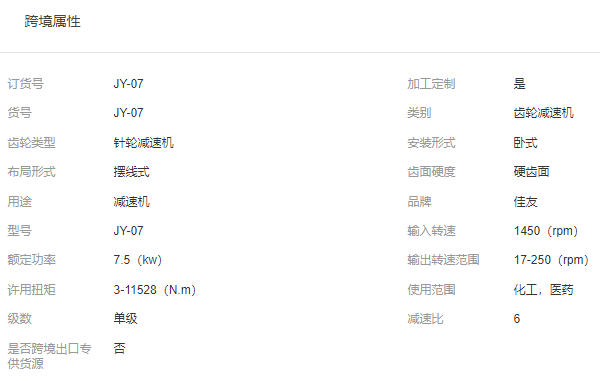

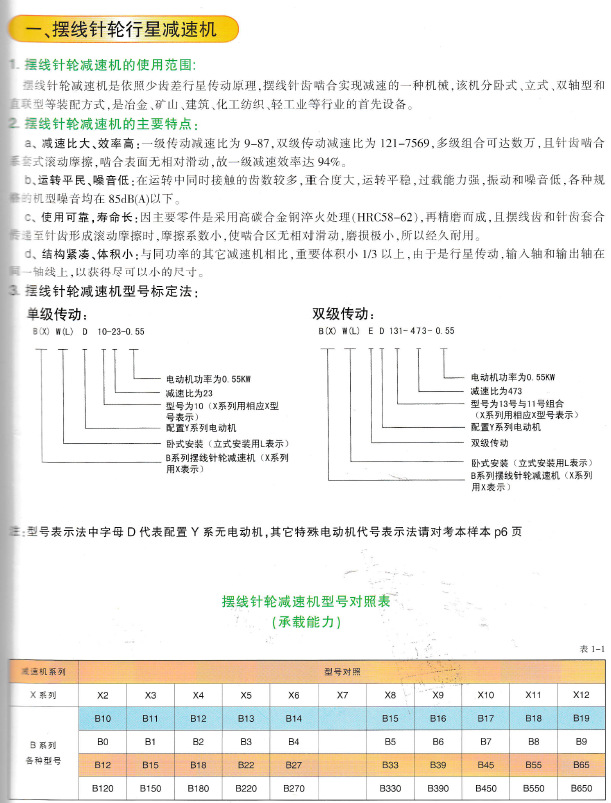

擺線針輪減速機型號：

1、B系列擺線減速機
BW腳板式臥裝雙軸擺線減速機
BL法蘭式立裝雙軸擺線針輪速機
BWY腳板臥裝專用電動機直聯型擺線減速機
BLY法蘭式立裝專用電動機直聯型擺線減速機
BWD腳板式臥裝普通電動機直聯型擺線減速機
BLD法蘭式立裝普通電動機直聯型擺線減速機
2、X系列擺線減速機
XW腳板式臥裝雙軸擺線減速機
XL法蘭式立裝雙軸擺線減速機
XWD腳板式臥裝普通電動機直聯型擺線減速機
XLD法蘭式立裝普通電動機直聯型擺線減速機
XWD腳板式臥裝普通電動機直聯型擺線減速機
XLY法蘭式立裝專用電動機直聯型擺線減速機

擺線針輪減速機是一種應用行星傳動原理的減速結構。大多地應用于石油化工、輕工食品、制藥、紡織印染、冶金礦山、污水處理及工程機械等各種傳動機械的減速裝置。工作環境溫度-25℃至40℃，油池溫升不超過45℃，最高油溫不超過80℃，允許正、反向運轉。

二、產品安裝尺寸

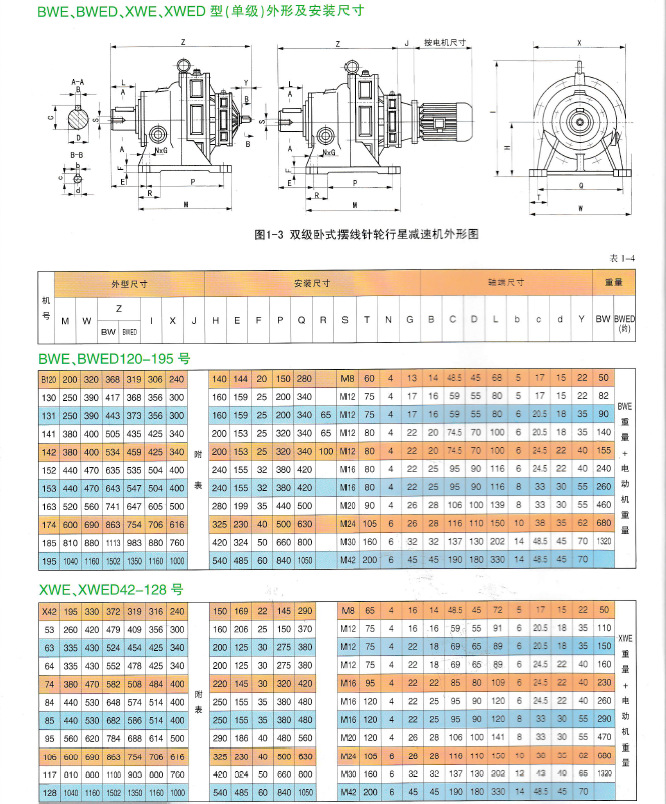

BWED

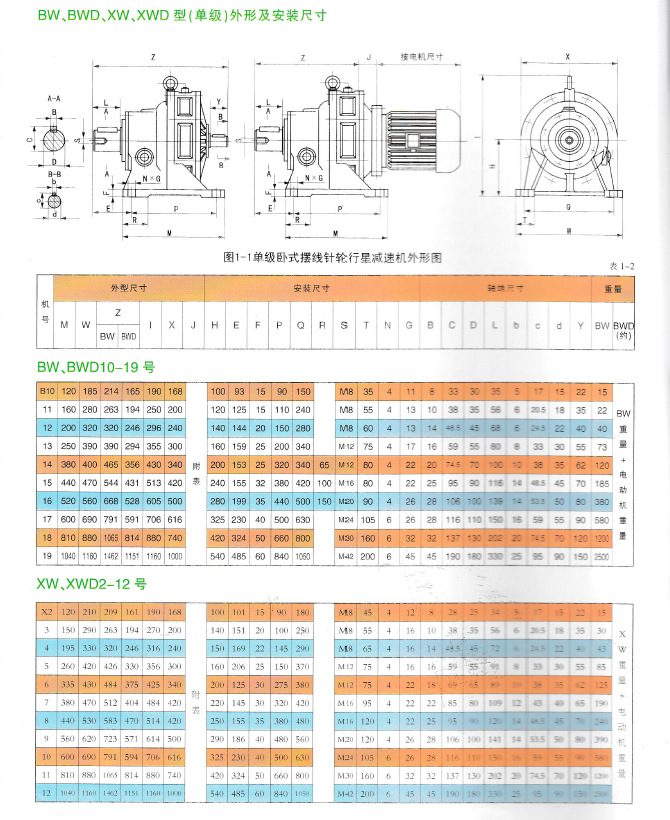

BWD

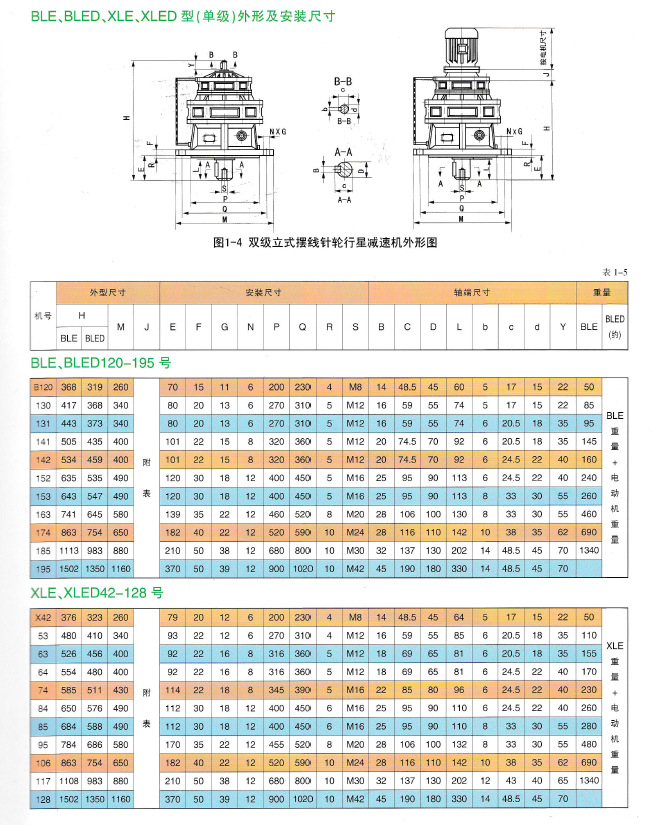

BLED

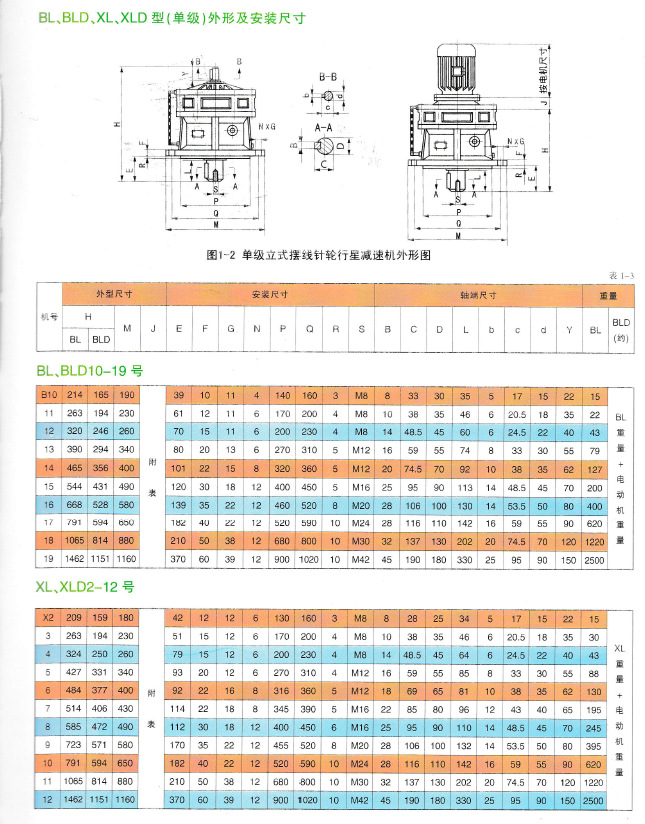

BLD 內頁_15
